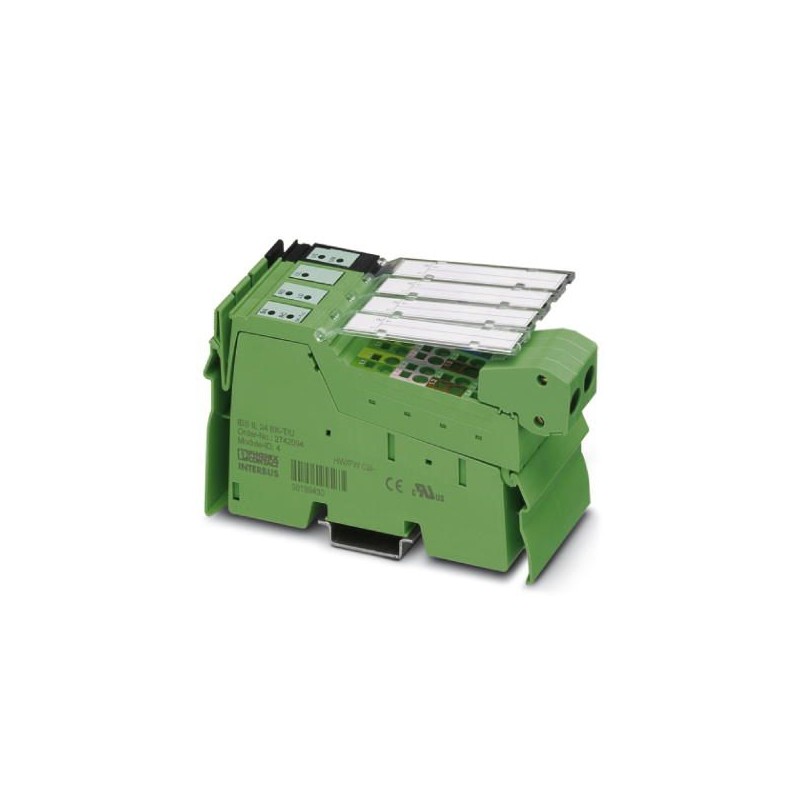

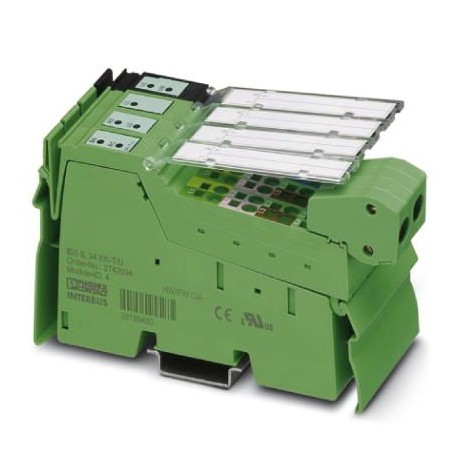

IBS IL 24 BK-T/U-XC-PAC 2701150 PHOENIX CONTACT Acoplador de Bus
IBS IL 24 BK-T/U-XC-PAC
2701150
PHOENIX_CONTACT
Acoplador de Bus
Inline, acoplador de barramento, INTERBUS, conector blindado em linha, variante de condição extrema, taxa de transmissão de barramento local: 500 kBit/s, grau de proteção: IP20, incluindo conectores em linha e campos de marcação
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701150 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 131 (C-6-2017) |
| GTIN | 4046356713771 |
| Peso por unidade (exclusive embalagem) | 214,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | INTERBUS |
|---|---|
| Número de canais | 2 (Capacitivamente conectado à terra funcional) |
| Tipo de conexão | Conector blindado Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
| Denominação | Bus local Inline |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Limites de sistema do acoplador de bus
| Quantidade de módulos Inline conectáveis | máx. 63 |
|---|---|
| Quantidade de participantes com canal de parâmetro | 62 |
| Número de terminais de derivação suportados com ramal de bus remoto | máx. 15 |
Potenciais Inline
| Denominação | Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL(7,5 V) e a alimentação analógica UANA(24 V). |
|---|---|
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 100 mA (sem módulos de I/O Inline conectados) |
| máx. 1,25 A (com quantidade máxima de bornes E/S conectados) | |
| Denominação | Alimentação da lógica (UL) |
| Tensão de alimentação | 7,5 V DC ±5 % |
| Fonte de alimentação | máx. 2 A DC (Observar derating) |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 0,5 A DC (Observar derating) |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM+ US) |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM+ US) |
Isolamento de potencial
| Faixa de teste | Alimentação 5 V remote Bus de entrada / alimentação 5 V remote Bus de saída 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação de 5 V de bus remoto de entrada/alimentação lógica de 7,5 V, alimentação analógica de 24 V, alimentação do acoplador de bus de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentação 5 V remote Bus de entrada / alimentação principal 24-V, de segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentação 5-V remote Bus de entrada / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 5 V remote Bus de saída / alimentação principal 24 V, de segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentação de 5 V de bus remoto de saída/alimentação lógica de 7,5 V, alimentação analógica de 24 V, alimentação do acoplador de bus de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentação 5-V remote Bus de saída / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação lógica de 7,5 V, alimentação analógica de 24 V, alimentação do acoplador de bus de 24 V/terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação lógica de 7,5 V, alimentação analógica de 24 V, alimentação do acoplador de bus de 24 V/alimentação principal de 24 V, alimentação de segmento de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentação principal 24 V, de segmento 24 V / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701150-IBS IL 24 BK-T/U-XC-PAC | 159 Kbytes |
|
