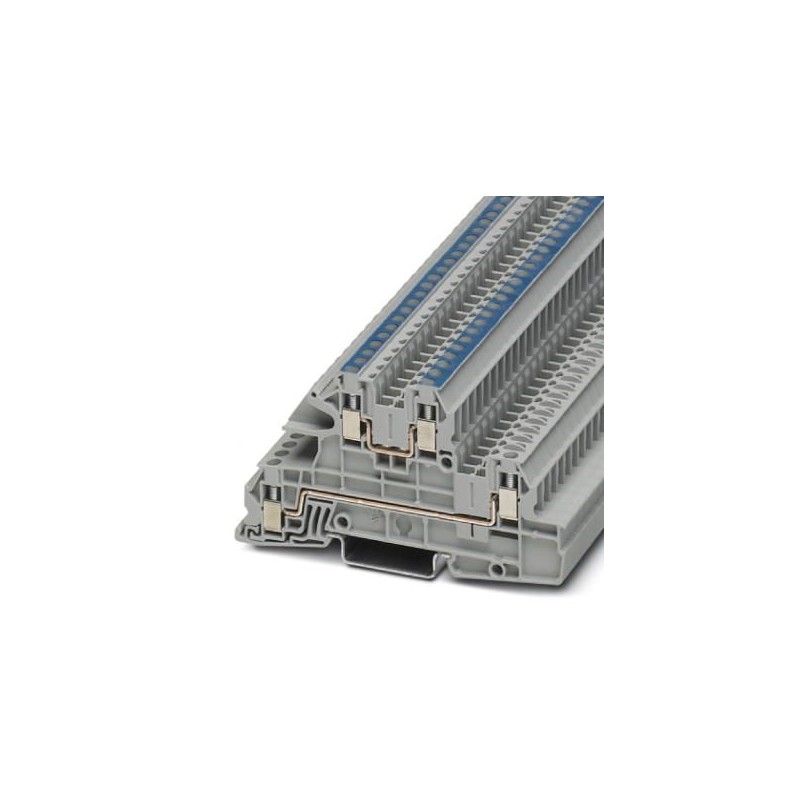

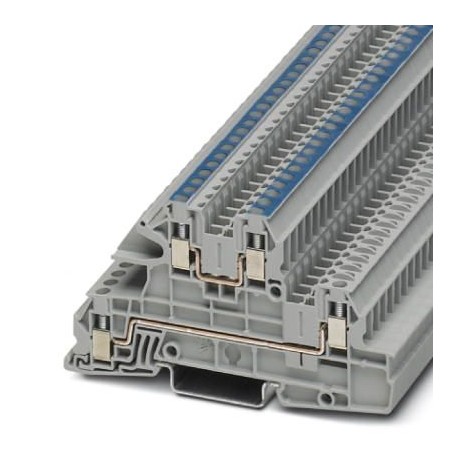

UTI 2,5-L/N 3076035 PHOENIX CONTACT Borne de instalação de níveis
UTI 2,5-L/N
3076035
PHOENIX_CONTACT
50
Borne de instalação de níveis
Régua de terminais do piso de distribuição, tensão nominal: 400 V, corrente nominal: 24 A, Conexão roscada, 1., 2. e 3º andar, Seção transversal de dimensionamento: 4 mm², seção transversal: 0,2 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinza
Blocos de terminais > Instalação de terminais de nível
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3076035 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 225 (C-1-2017) |
| GTIN | 4046356643986 |
| Peso por unidade (exclusive embalagem) | 15,770 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Geral
| Nota | Instrução de montagem: Para uma fixação segura da barra de ligação para condutores neutros é preciso aplicar terminais no início e no fim de cada régua de bornes, bem como réguas de bornes mais longas a cada 20 cm. |
|---|---|
| Número de níveis | 3 |
| Número de conexões | 4 |
| Bitola nominal | 4 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Corrente de carga máxima | 30 A (com bitola de 4 mm² e de bloco de módulos de 3 pólos) |
| 24 A (com bitola do condutor de 2,5 mm²) | |
| Capacidade de corrente da barra de ligação para condutores neutros N | 140 A |
| Tensão de choque de dimensionamento | 4 kV |
| 6 kV | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,02 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Corrente nominal IN | 24 A (com bitola de 4 mm²) |
| Corrente de carga máxima | 30 A (com bitola de 4 mm² e de bloco de módulos de 3 pólos) |
| Tensão UN | 400 V (Condutor externo/condutor externo) |
| Condutor externo/PE | |
| 250 V (condutor externo/N) | |
| Parede lateral aberta | Sim |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste de tensão de impulso | Não aprovado no teste |
| Teste de tensão de impulso Valor de referência | 7,3 kV |
| Resultado do teste de tensão alternada suportável | Teste realizado |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,2 mm² |
| Força de tração Valor de referência | 10 N |
| Teste de tração bitola de condutor | 2,5 mm² |
| Força de tração Valor de referência | 50 N |
| Teste de tração bitola de condutor | 4 mm² |
| Força de tração Valor de referência | 60 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 1 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 3,2 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 2,5 mm² |
| Resistência ao curto-circuito | 0,3 kA |
| Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
| Resistência ao curto-circuito | 0,48 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência de teste | f1= 5 Hz a f2= 250 Hz |
| Nível ASD | 6,12 (m/s2)2/Hz |
| Aceleração | 3,12 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 30g |
| Duração do choque | 18 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 0,75 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 9 mm |
| Pino calibrador | A3 |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.2 mm² |
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Método de montagem (EF000003) | Outro |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.15 mm |
| Altura (EF000040) | 93.5 mm |
| Profundidade (EF000049) | 51.15 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor básica (EF002671) | Cinzento |
| Com função PE (EF002672) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3076035-UTI 2,5-L/N | 122 Kbytes |
|
