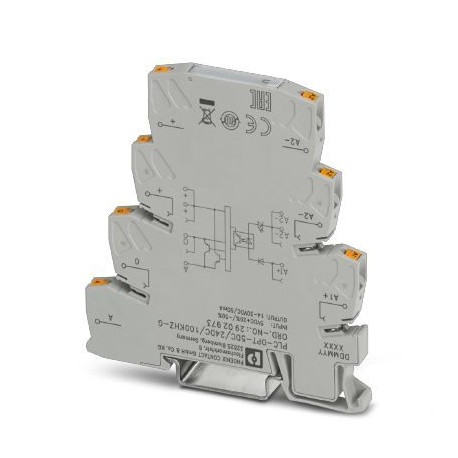

PLC-OPT- 5DC/24DC/100KHZ-G 2902973 PHOENIX CONTACT Módulo de relé de estado sólido
PLC-OPT-5DC/24DC/100KHZ-G
2902973
PHOENIX_CONTACT
Módulo de relé de estado sólido
Relais, com Temperatura de Alimentação, com Temperatura de Transmissão, Frequência: 100 kHz, com Descarga e Temperatura e Temperatura: 5 V DC, Potência: 14 - 30 V DC/50 mA
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902973 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 411 (C-5-2017) |
| GTIN | 4046356702799 |
| Peso por unidade (exclusive embalagem) | 32,860 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 75 °C |
| Grau de proteção | IP20 |
Dados de entrada
| Tensão nominal de entrada UN | 5 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,5 ... 1,2 |
| Faixa de tensão de entrada | 2,5 V DC ... 6 V DC |
| Limite de ligação sinal "0" relativo a UN | < 0,3 |
| Limite de ligação sinal "1" relativo a UN | > 0,5 |
| Típica corrente de entrada com UN | 8 mA |
| Tempo de ligação típico | 1 µs |
| Tempo de desligamento típico | 2 µs |
| Indicação de tensão operacional | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Limitação de sobretensão | > 14 V |
| Freqüência de transmissão | 100 kHz |
| Potência de dissipação máxima com condição nominal | 0,04 W |
Dados de saída
| Denominação | Dados de saída |
|---|---|
| Faixa de tensão de saída | 14 V DC ... 30 V DC |
| Corrente máx. em regime permanente | 50 mA |
| Corrente de repouso | 15 mA |
| Limitação de sobretensão | > 35 V |
| Queda de tensão com máx. corrente constante limite | < 2,2 V |
| Circuito de saída | Contraciclo com 3 condutores, referenciados ao terra |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão |
Dados de conexão 1
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão 2
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Tensão de ensaio da entrada/saída | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Modo operacional | 100 % ED |
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
| Normas / Determinações | DIN EN 50178 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 50 V DC |
| Tensão de teste | 0,5 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 2.5 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tensão de saída (intervalo) (EF003933) | 14 V |
| Tipo de tensão de saída (EF008222) | DC |
| Corrente nominal de operação Ie (EF001443) | 0.05 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2902973-PLC-OPT- 5DC/24DC/100KHZ-G | 106 Kbytes |
|
