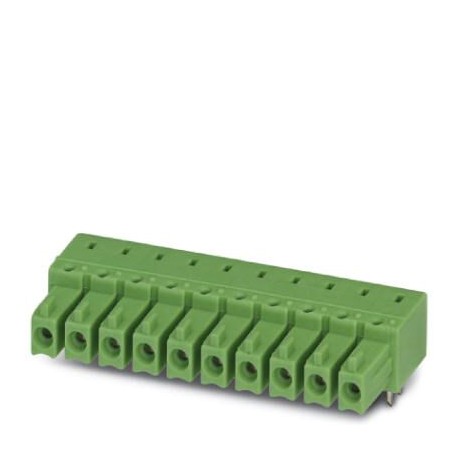

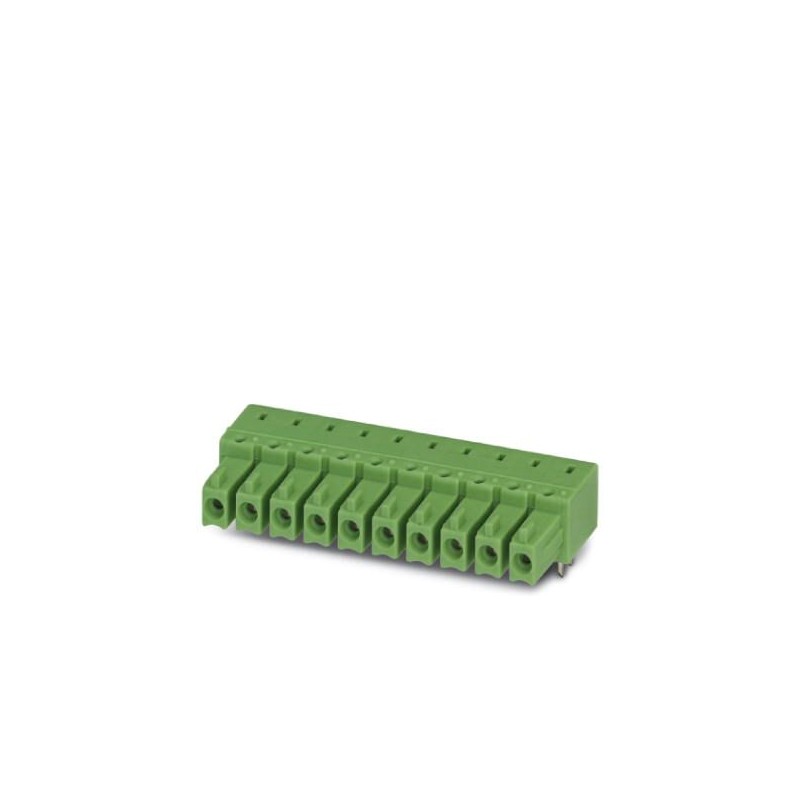

IMC 1,5/10-G-3,81 BK AU 1725788 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IMC 1,5/10-G-3,81 BK AU 1725788 PHOENIX CONTACT Conector de placa de circuito impresso

IMC 1,5/10-G-3,81 BK AU

1725788

PHOENIX_CONTACT

50

Conector de placa de circuito impresso

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Ouro, tipo de contato: Fêmea, número de potenciais: 10, número de linhas: 1, número de pólos: 10, número de conexões: 10, família de artigos: IMC 1,5/.. -G, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,4 mm, número de pinos de solda por potencial: 2, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: caixa a box

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $796.03
Preço unitário: $15.92
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa básica da placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 10, passo: 3,81 mm, cor: preto, superfície de contato: Ouro, montagem: Solda por onda

Dados comerciais

Código do pedido1725788
Quantidade de embalagem (VPE)50 Unid
GTIN4046356128407
Peso por unidade (exclusive embalagem)2,177 GRM
Número do imposto alfandegário85366930
País de origemPL (Polônia)

Medidas

Medidas [ l ]14,45 mm
Largura38,89 mm
Medida do passo3,81 mm
Medida a34,29 mm
Largura [ w ]38,89 mm
Altura [ h ]10,25 mm
Altura6,85 mm
Comprimento do pino de solda3,4 mm
Medidas do pino1,12 mm
Comprimento14,45 mm

Geral

Família de produtosIMC 1,5/..-G
Tensão de dimensionamento (III/3)160 V
Conexão conforme normaEN-VDE
Corrente nominal IN8 A
Corpreto
Número de pólos10

Normas e disposições

Conexão conforme normaEN-VDE
CUL

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409

ETIM for 1725788 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Ficha
Número de polos (EF001391) 10
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 3.81 mm
Dimensão das conexões (EF006827) 3.81 mm
Corrente nominal especificada In (EF008250) 8 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Dourado
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.2 mm
Comprimento do pino (EF006825) 3.4 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Caixa (para SMD)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
