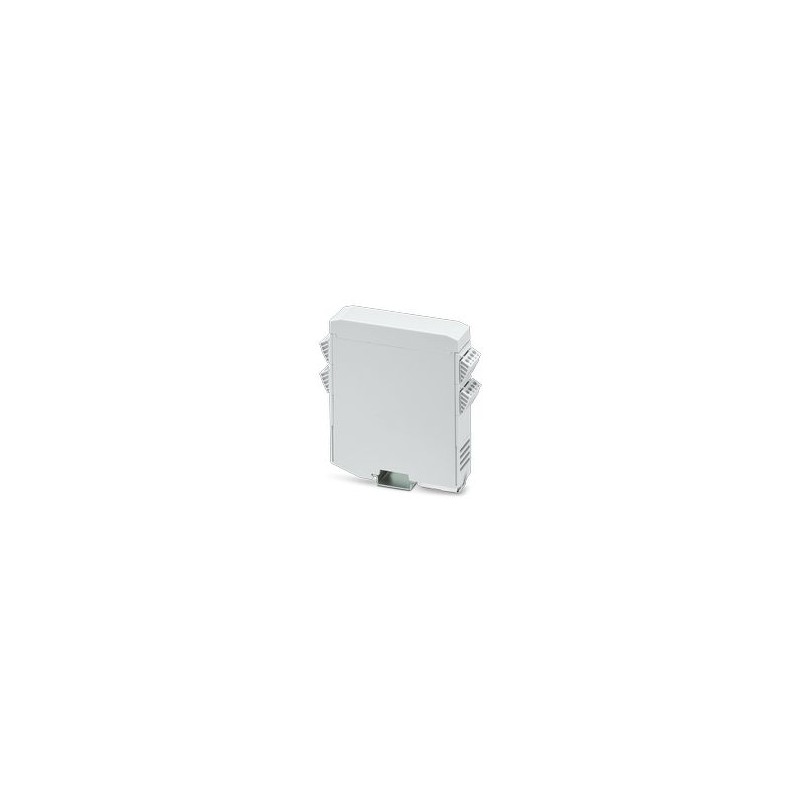

ICS25-KIT-BC100X110-V-7035+4PSC4 1342847 PHOENIX CONTACT Caixa de trilhos, para montagem em trilho DIN, com ..
ICS25-KIT-BC100X110-V-7035+4PSC4
1342847
PHOENIX_CONTACT
Caixa de trilhos, para montagem em trilho DIN, com tampa de encaixe fechada, cor: cinza claro (Similar RAL 7035), largura: 25 mm, altura: 100 mm, profundidade: 116,7 mm, incl. 4 conectores PCB, 4 polos, conexão a parafuso, para 2,5 mm², corrente nominal: 16 A, 320 V, superfície PCB: ² de 9600 milímetros
Carcaça do carril, para montagem em carril DIN, com tampa de encaixe fechada, cor: cinzento luminoso (7035), largura: 25 mm, altura: 100 mm, profundidade: 116,7 mm, incluindo 4 unidades conectoras PCB, 4 polos, ligação por parafuso, para 2,5 mm², corrente nominal: 16 A, 320 V, superfície PCB: 9600 milímetros²
Caixa para trilho de fixação, para montagem em trilho de fixação, com tampa de travamento fechada, cor: cinza claro (7035), largura: 25 mm, altura: 100 mm, profundidade: 116,7 mm, incl. 4 conectores para placa de circuito impresso, 4 polos, conexão a parafuso, para 2,5 mm2, corrente nominal: 16 A, 320 V, superfície da placa de circuito impresso: 9600 mm2
Sistemas de armários elétricos > Estojo para eletrônica
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Geral | Observe as instruções de montagem disponíveis na área de download. |
| Geral | Material das almofadas de contato para conector de barramento, ouro galvânico (ouro duro) |
| Geral | A especificação da superfície do PCB é indicativa e é baseada em um PCB básico. O gabinete também pode acomodar várias placas de circuito impresso. |
| Tipo de produto | Conjunto de Carcaças Empilháveis |
| família de produtos | ICS25 |
| Número de posições | 16 |
| Número máximo de posições | 16 (passo: 5 mm) |
| Número de linhas | 4 |
| cara | para montagem em trilho DIN, com tampa de travamento fechada |
| incl. 4 conectores PCB, 4 polos, conexão a parafuso, para 2,5 mm², corrente nominal: 16 A, 320 V | |
| Tipo de habitação | Caixa para trilho DIN |
| Aberturas de ventilação presentes | sim |
| Série Habitação | ..ICS |
| Método de conexão | Conexão aparafusada com luva de tensão |
| Desenho dimensional |  |
| largo | 25 mm |
| altura | 100 mm |
| profundidade | 116,7 milímetros |
| Profundidade a partir da borda superior do trilho DIN | 110 mm |
| Projeto de PCB | |
| Espessura do PCB | 1,4 milímetros ... 1,8 milímetros |
| cor | Cinzento Claro (7035) |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Características da superfície | Tratada |
| Material habitacional | Poliamida |
| Condições ambientais | |
| Código IP a ser alcançado | IP20 |
| Temperatura Ambiente (Operacional) | -40 °C ... 105 ° C (dependendo da dissipação de energia) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 55 °C |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Umidade relativa (armazenamento/transporte) | 80% (máximo) |
| Número de Suportes para Placas de Circuito Impresso | 2 |
| Tipo de montagem de PCB | Ligar |
| Área total da placa de circuito impresso | 9600 milímetros² |
| Espessura da placa de circuito impresso | 1,4 milímetros ... 1,8 milímetros |
| Tipo de montagem | Montagem ferroviária DIN |
| Posição de montagem | Vertical (trilho DIN horizontal) |
| Método de conexão | Conexão aparafusada com luva de tensão |
| Tipo de embalagem | Embalagens cartonadas |
| Tipo de embalagem exterior | Papelão |
| Característica | Valor |
|---|---|
| Material (EF002169) | Outro |
| Cor (EF000007) | Cinzento |
