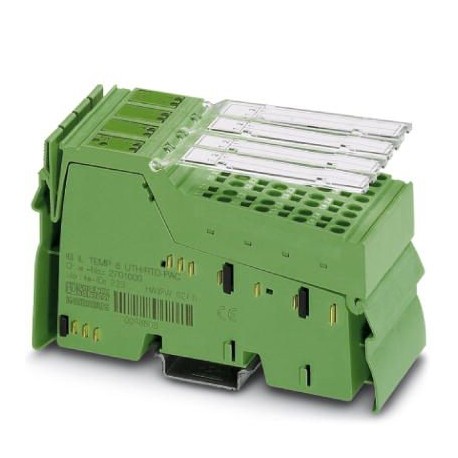

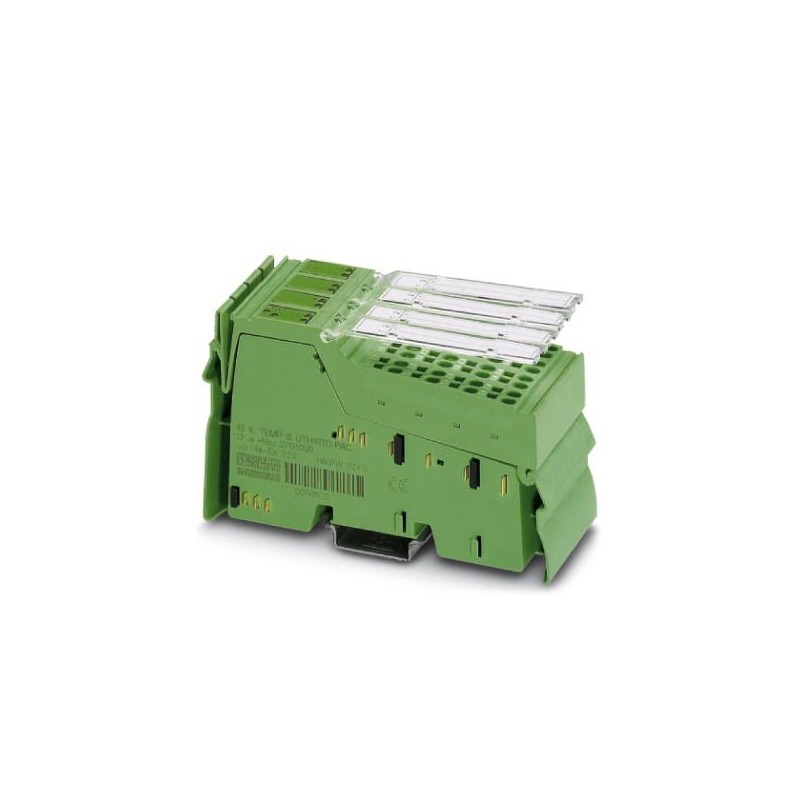

IB IL TEMP 8 UTH/RTD-PAC 2701000 PHOENIX CONTACT Módulo funcional Inline
IB IL TEMP 8 UTH/RTD-PAC
2701000
PHOENIX_CONTACT
Módulo funcional Inline
Bloco de terminais de entrada analógica em linha, completo com acessórios (conector e superfície de marcação), 8 canais, TC (termopar), RTD (sensor de resistência), tecnologia de conexão de 2, 3 condutores
Controladores industriais (PLC) > Módulo de E/S analógica periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701000 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 164 (C-6-2017) |
| GTIN | 4046356673594 |
| Peso por unidade (exclusive embalagem) | 234,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 234 g |
| Observação sobre o peso | com conectores |
| Modo operacional | Operação de dados de processo com 10 palavras, PCP com 2 palavras |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 90 mA |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 24 mA |
| Consumo de corrente | típ. 1,15 W |
Entradas analógicas
| Quantidade de entradas | 8 |
|---|---|
| Denominação entrada | Entradas analógicas RTD |
| Descrição da entrada | Entradas para sensores de temperatura |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 2, 3 condutores |
| Tipos de sensores utilizados (RTD) | Sensores Pt, Ni, resistências lineares |
| Tipos de sensores utilizados (TC) | Entrada B, C, E, J, K, L, N, R, S, T, U, mV |
| Princípio de medição | Aproximação sucessiva |
| Representação do valor de medição | 16 Bit (15 Bit + sinal) |
| Resolução A/D | 16 Bit |
| Atualização de dados de processo | 20 ms (com um tempo de filtragem de 20 ms ou 100 ms) |
| Formatos de dados | IB IL, S7 compatível |
Isolamento de potencial
| Faixa de teste | Alimentação 5-V remote Bus de entrada / alimentação 7,5-V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V remote Bus de saída / alimentação 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA/ periféricos 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA/ terra funcional |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250304eCl@ss 4.127250304eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Entrada, corrente (EF003204) | Não |
| Entrada, tensão (EF003205) | Não |
| Entrada, resistência (EF003206) | Sim |
| Entrada, termómetro de resistência (EF003207) | Sim |
| Entrada, termopar (EF003208) | Sim |
| Sinal de entrada, configurável (EF003209) | Não |
| Resolução das entradas analógicas (EF003575) | 16 Bit |
| Saída em corrente (EF003212) | Não |
| Saída em tensão (EF003213) | Não |
| Sinal de saída configurável (EF003214) | Não |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas analógicas (EF001995) | 0 |
| Entradas analógicas configuráveis (EF008518) | Não |
| Saídas analógicas configuráveis (EF008519) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 48.6 mm |
| Altura (EF000040) | 120.110773 mm |
| Profundidade (EF000049) | 71.44238 mm |
