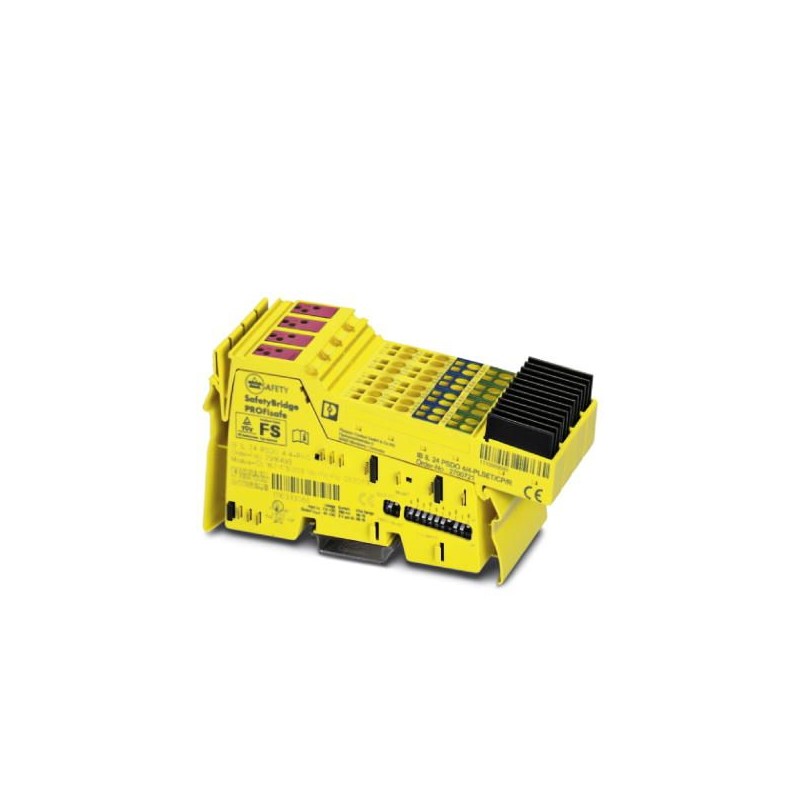

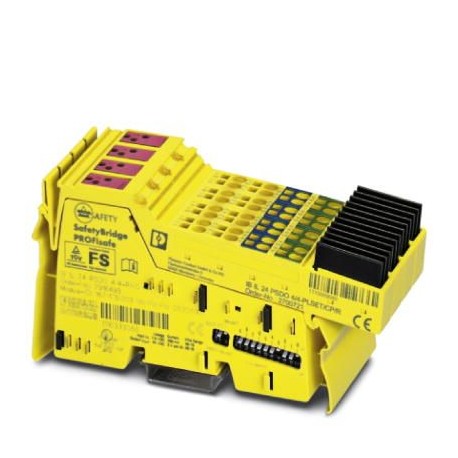

IB IL 24 PSDO 4/4-R-PAC 2700804 PHOENIX CONTACT Módulo de segurança
IB IL 24 PSDO 4/4-R-PAC
2700804
PHOENIX_CONTACT
Módulo de segurança
Segurança e Comunicações
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700804 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356657402 |
| Peso por unidade (exclusive embalagem) | 421,900 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 85 % (Na faixa de temperatura admissível, adote medidas apropriadas contra a umidade do ar elevada.) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 85 % (Na faixa de temperatura admissível, adote medidas apropriadas contra a umidade do ar elevada.) |
| Pressão do ar (funcionamento) | 80 kPa ... 108 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (até 3500 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s / 2 MBit/s |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Descrição da saída | +/- ligação |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Quantidade de saídas | 4 (com alocação de dois canais, ligação +/-) |
| 4 | |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito das saídas |
| Tensão de saída | 24 V DC (US- 1 V) |
| Tensão de saída nominal | 24 V DC |
| Corrente de saída | máx. 3 A (Corrente cumulativa de todas as saídas) |
| Máxima corrente de saída por canal | 2 A |
| Máxima corrente de saída por módulo | 3 A (Vide dados técnicos) |
Alimentação da eletrônica modular
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
|---|---|
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 421,9 g |
| Observação sobre o peso | com conectores |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais Sinalização de erro no código de diagnóstico (Bus) além de indicação através de LED no módulo |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (vide dados técnicos de segurança) |
| Consumo de energia | máx. 230 mA |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 30 mA (todas as saídas colocadas; mais a corrente dos atuadores) |
| máx. 3,03 A | |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V |
Parâmetros técnicos de segurança
| Denominação | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | máx. 3 (dois canais; independente de parametrização e circuito) |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | máx. 3 (dois canais; independente de parametrização e circuito) |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | máx. e (dois canais; independente de parametrização e circuito) |
| Categoria | máx. 4 (dois canais; independente de parametrização e circuito) |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | máx. 3 (dois canais; independente de parametrização e circuito) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
