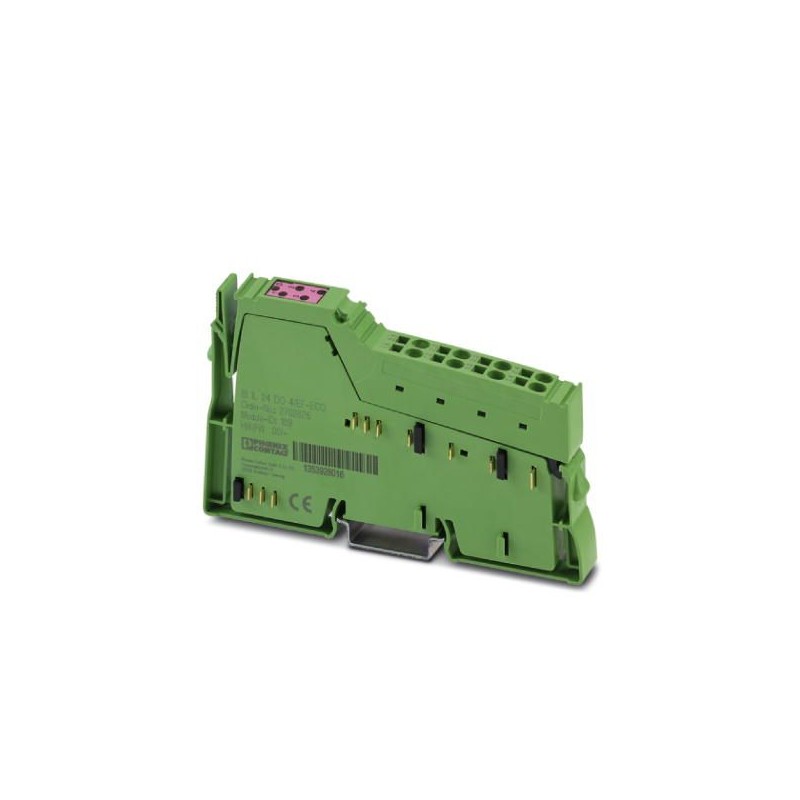

IB IL 24 DO 4/EF-ECO 2702825 PHOENIX CONTACT Módulo Inline
IB IL 24 DO 4/EF-ECO
2702825
PHOENIX_CONTACT
Módulo Inline
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2702825 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 141 (C-6-2017) |
| GTIN | 4055626381473 |
| Peso por unidade (exclusive embalagem) | 83,850 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 83,85 g |
| Observação sobre o peso | com conector |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais Sinalização de erro no código de diagnóstico (Bus) além de indicação (2Hz) através de LED (D) no módulo |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | máx. 44 mA |
| máx. 0,33 W | |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | máx. 2 A |
| 0 A |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | 4 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito das saídas |
| Tensão de saída | 24 V DC (US- 1 V) |
| Corrente de ligação máxima | máx. 1,5 A (para 20 ms) |
| Tensão de saída nominal | 24 V DC |
| Máxima corrente de saída por canal | 500 mA |
| Máxima corrente de saída por módulo | 2 A |
| Carga nominal indutiva | 12 VA (1,2 H, 50 Ω) |
| Carga nominal lâmpadas | 12 W |
| Carga nominal ôhmica | 12 W (48 Ω) |
Isolamento de potencial
| Faixa de teste | Alimentação 5-V remote Bus de entrada / alimentação 7,5-V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V remote Bus de saída / alimentação 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus) / alimentação 24-V (periféricos) 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
