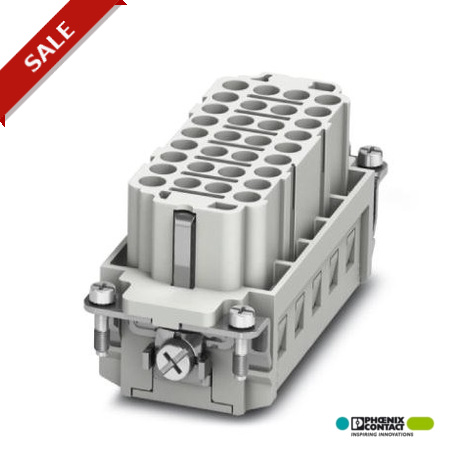

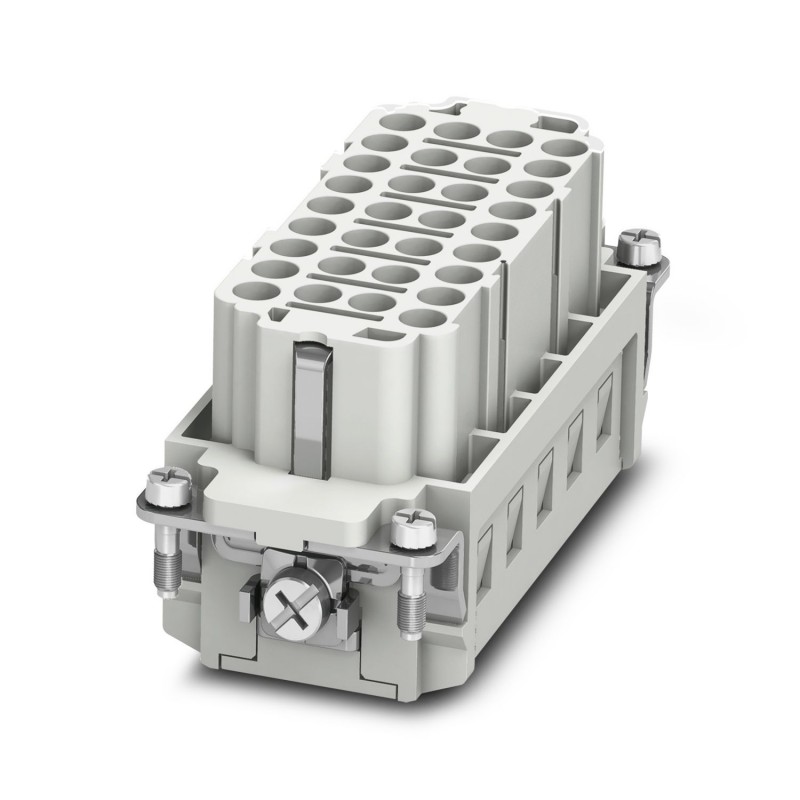

HC-BB32-I-CT-F 33-64 1406543 PHOENIX CONTACT HEAVYCON fêmea inserção, série: BB32, identificação de pólos: 3..
HC-BB32-I-CT-F 33-64
1406543
PHOENIX_CONTACT
HEAVYCON fêmea inserção, série: BB32, identificação de pólos: 33 ... 64, 32 pólos, friso conexão, com perfil de codificação de plástico, codificáveis
Inserto de contato, número de polos: 32+PE, tamanho: B16, Fêmea, Conexão crimpada, 500 V, 16 A, 0,5 mm² ... 4 mm², Aplicação: Potência
Inserção de contato, número de polos: 32+PE, tamanho: B16, soquete, conexão de crimpagem, 500 V, 16 A, 0,5 mm2... 4 mm2, Aplicação: Potência
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲General
| Connection method | Crimp connection |
|---|---|
| Pollution degree | 3 |
| Overvoltage category | III |
| Number of positions | 32+PE |
| Insertion/withdrawal cycles | ≥ 500 |
| Type | B16 |
| Connection in acc. with standard | IEC / EN |
| Conductor cross section | 0.5 mm² ... 4 mm² |
| Connection cross section AWG | 20 ... 12 |
| Stripping length of the individual wire | 7.5 mm |
| Assembly instructions | - Housing heights of h ≥ 72 mm are recommended when there is a high number of wires. |
| Connection | Connectors may only be inserted when there is no load/the power is switched off. Contact release by means of CK2,5-EWZ (Order No. 1662722) |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 125 °C (including heating up of contacts) |
|---|
Material data
| Flammability rating according to UL 94 | V0 |
|---|---|
| Contact material | Copper alloy |
| Contact surface material | Ag (alternatively Au) |
| Contact carrier material | PC |
| Standards/regulations | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
Electrical characteristics
| Rated voltage (III/3) | 500 V |
|---|---|
| Rated surge voltage | 6 kV |
| Rated current | 16 A |
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 32 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Sim |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 32 |
| Diâmetro do contato de encaixe (EF007320) | 2.5 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 34 mm |
| Altura (EF000040) | 32.5 mm |
| Profundidade (EF000049) | 84.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1406543-HC-BB32-I-CT-F 33-64 | 128 Kbytes |
|
