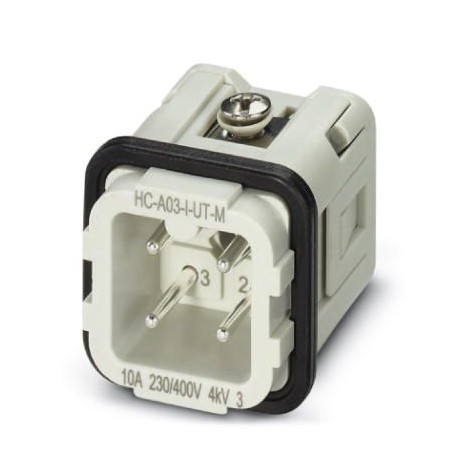

HC-A03-I-UT-M 1585210 PHOENIX CONTACT Inserto de contato
HC-A03-I-UT-M
1585210
PHOENIX_CONTACT
Inserto de contato
Inserção de contato, número de postes: 3+PE, tamanho: D7, número de conexões por poste: 1, Pino, Conexão de parafuso, 230 V/400 V, 16 A, 0,5 mm² ... 2,5 mm²
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1585210 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 501 (C-2-2017) |
| GTIN | 4046356284943 |
| Peso por unidade (exclusive embalagem) | 14,300 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | CN (China) |
Geral
| Observação | para tomada HC-D7 |
|---|---|
| Conectores podem ser acionados somente sem carga / tensão. | |
| Tecnologia de conexão | Conexão a parafuso |
| Torque de aperto | 0,25 Nm ... 0,5 Nm |
| Lâmina da chave de fenda | 0,4 x 2,5 mm |
| Quantidade de conexões por polo | 1 |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Número de polos | 3+PE |
| Ciclos de encaixe | ≥ 500 |
| Tamanho | D7 |
| Numeração do contato | 1 - 3 |
| Perfil de conexão | 0,5 mm² ... 2,5 mm² |
| Perfil de conexão AWG | 20 ... 14 |
| Comprimento do isolamento dos condutores individuais | 5 mm |
| Instrução de montagem | O uso adequado prevê a montagem em uma caixa com grau de proteção IP54 ou superior |
| O produto já possui um parafuso de vedação IP65. |
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C (inclusive aquecimento dos contatos) |
|---|
Dados de material
| Material de contato | Liga de cobre |
|---|---|
| Material superfície de contato | Ag |
| Material suporte do contato | PC |
| Normas/disposições | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Características elétricas
| Tensão de dimensionamento dos contatos de potência | 230/400 V |
|---|---|
| Tensão nominal (III/3) | 230 V (Condutor-terra) |
| 400 V (Condutor-condutor) | |
| Tensão de teste | 4 kV |
| Tensão de choque de dimensionamento | 4 kV |
| Corrente nominal | 24 A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 3 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Não |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 3 |
| Diâmetro do contato de encaixe (EF007320) | 1.6 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 10 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 230 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 21 mm |
| Altura (EF000040) | 28.5 mm |
| Profundidade (EF000049) | 21 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1585210-HC-A03-I-UT-M | 127 Kbytes |
|
