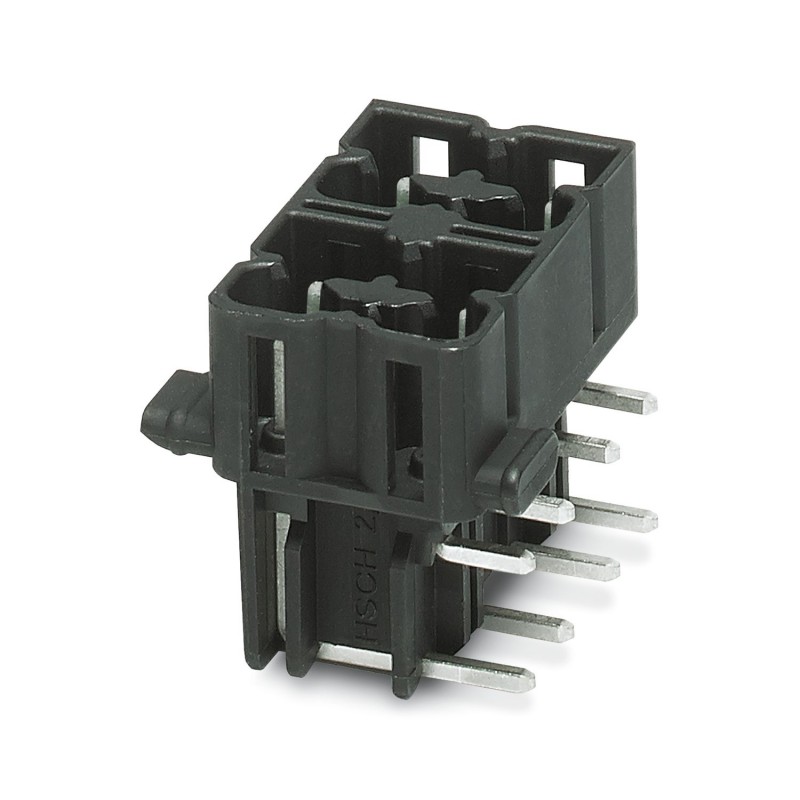

HSCH 2,5-2U/ 8 9005 2201789 PHOENIX CONTACT Header de passagem
HSCH 2,5-2U/ 8 9005
2201789
PHOENIX_CONTACT
50
Header de passagem
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 8, número de linhas: 2, número de pólos: 8, número de conexões: 8, família de artigos: HSCH 2.5/.. -G, passo: 5 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema de encaixe: HSC 2.5, Orientação da face do plug-in: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: in a box
Coletores de PCB, seção transversal nominal: 2,5 mm2, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Pino, número de potenciais: 8, número de linhas: 2, número de posições: 8, número de conexões: 8, faixa de produtos: HSCH 2,5/.. -G, passo de passo: 5 mm, montagem: Soldagem por onda, arranjo de pinos: Pino linear, pino de solda [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema de conectividade: HSC 2.5, padrão do conector dos pinos: Padrão, travamento: sem, montagem: sem, tipo de embalagem: embalado em caixa
Conectores > Conector de circuito impresso
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2201789 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Página de catálogo | Página 35 (NTK-2014) |
| GTIN | 4046356911528 |
| Peso por unidade (exclusive embalagem) | 2,000 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 21,9 mm |
|---|---|
| Largura | 12,45 mm |
| Medida do passo | 5 mm |
| Largura [ w ] | 12,45 mm |
| Altura [ h ] | 16 mm |
| Distância de pinos | 5,00 mm |
| Comprimento | 21,9 mm |
Geral
| Grupo de material isolante | I |
|---|---|
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 300 V |
| Tensão de teste (II/2) | 600 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 8 A |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 8 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027180506eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.8 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2201789-HSCH 2,5-2U/ 8 9005 | 215 Kbytes |
|
