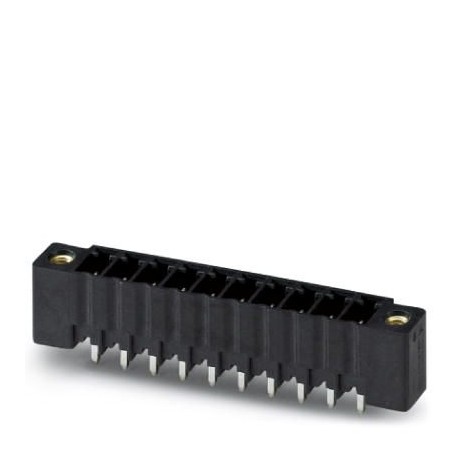

MCV 1,5/20-GF-3,81 P20 THR 1829043 PHOENIX CONTACT Header de passagem
MCV 1,5/20-GF-3,81 P20 THR
1829043
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Header de passagem
Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 20, número de linhas: 1, número de pólos: 20, número de conexões: 20, família de artigos: MCV 1,5/.. -GF-THR, passo: 3,81 mm, montagem: THR de solda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (rosca), tipo de embalagem: em caixa, Mais informações do usuário e recomendações de design sobre a tecnologia de refluxo de furo passante podem ser encontradas em: Downloads
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1829043 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 19 (NTK-2014) |
| GTIN | 4046356869249 |
| Peso por unidade (exclusive embalagem) | 5,890 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 7 mm |
|---|---|
| Largura | 86,59 mm |
| Medida do passo | 3,81 mm |
| Medida a | 72,39 mm |
| Largura [ w ] | 86,59 mm |
| Altura [ h ] | 11,2 mm |
| Altura | 9,2 mm |
| Comprimento do pino de solda | 2 mm |
| Medidas do pino | 0,8 x 0,8 mm |
| Comprimento | 7 mm |
Geral
| Família de produtos | MCV 1,5/..-GF-THR |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 250 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 8 A |
| Corrente de carga máxima | 8 A |
| Material isolante | LCP |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 20 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 20 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.81 mm |
| Dimensão das conexões (EF006827) | 3.81 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1829043-MCV 1,5/20-GF-3,81 P20 THR | 159 Kbytes |
|
