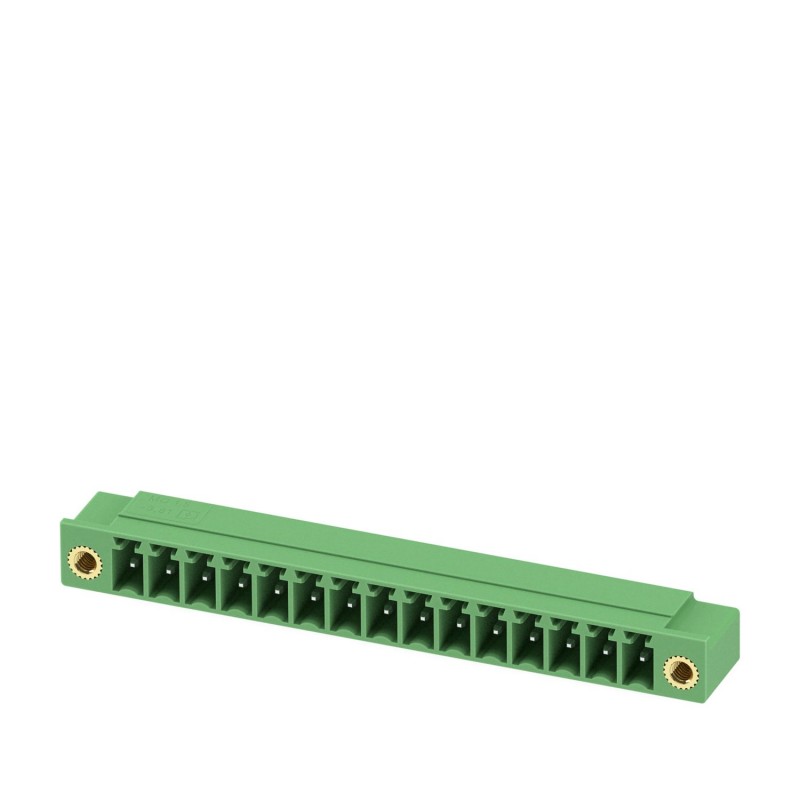

MC 1,5/15-GF-3,81-LR 1817932 PHOENIX CONTACT Conector de placa de circuito impresso
MC 1,5/15-GF-3,81-LR
1817932
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Caixa base da placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 15, número de linhas: 1, número de pólos: 15, número de conexões: 15, família de artigos: MC 1.5/.. -GF-LR, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 3,4 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, travamento: Trava de encaixe, tipo de fixação: Travamento e liberação de ar (rosca), tipo de embalagem: em caixa
Coletores de PCB, seção transversal nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Pino, número de potenciais: 15, número de linhas: 1, número de posições: 15, número de conexões: 15, faixa de produtos: MC 1,5/.. -GF-LR, passo: 3,81 mm, montagem: Soldagem por onda, arranjo dos pinos: Pino linear, pino de solda [P]: 3,4 mm, número de pinos de solda por potencial: 1, sistema de plugue: COMBICON MC 1.5, padrão do conector dos pinos: Padrão, travamento: Sistema de trava e liberação, montagem: Flange rosqueada de travamento e liberação, tipo de encapsulamento: Embalado em caixa
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1817932 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 225 (C-1-2013) |
| GTIN | 4046356754675 |
| Peso por unidade (exclusive embalagem) | 5,226 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 9,2 mm |
|---|---|
| Largura | 67,54 mm |
| Medida do passo | 3,81 mm |
| Medida a | 53,34 mm |
| Largura [ w ] | 67,54 mm |
| Altura [ h ] | 10,65 mm |
| Altura | 7,25 mm |
| Comprimento do pino de solda | 3,4 mm |
| Medidas do pino | 0,8 x 0,8 mm |
| Comprimento | 9,2 mm |
Geral
| Família de produtos | MC 1,5/..-GF-LR |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 250 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 8 A |
| Corrente de carga máxima | 8 A |
| Material isolante | PBT |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | verde |
| Número de pólos | 15 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1817932-MC 1,5/15-GF-3,81-LR | 175 Kbytes |
|
