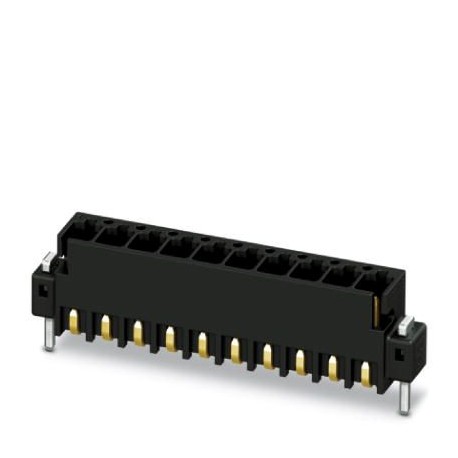

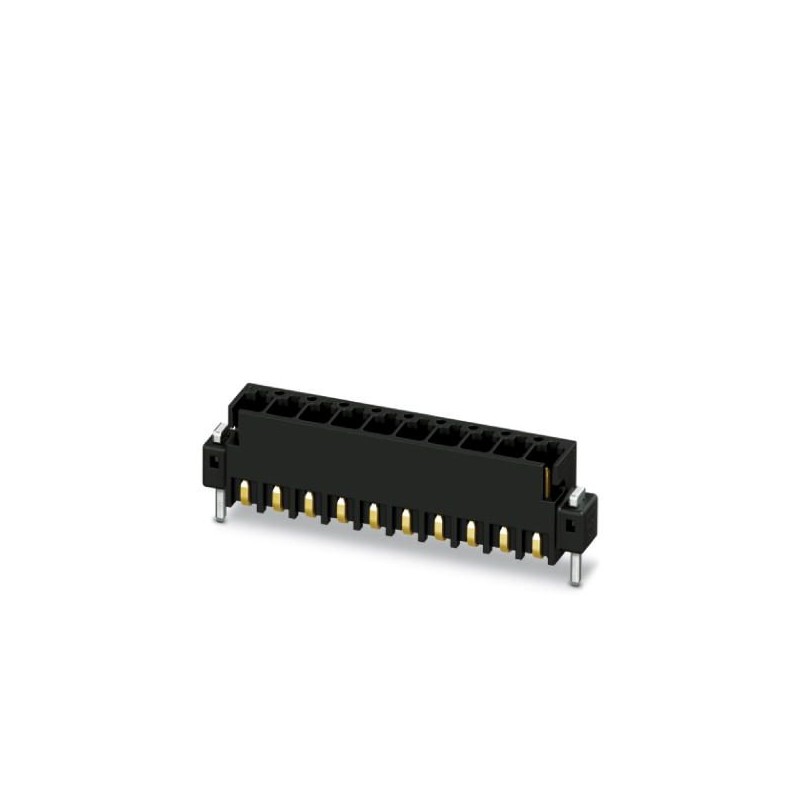

MCV 0,5/14-G-2,54 SMDR56C1 1706097 PHOENIX CONTACT Conector de placa de circuito impresso
MCV 0,5/14-G-2,54 SMDR56C1
1706097
PHOENIX_CONTACT
315
Produto sob demanda, sem reembolso.
Conector de placa de circuito impresso
Caixa da base da placa de circuito impresso, seção nominal: 0,5 mm², cor: preto, corrente nominal: 6 A, tensão nominal (III/2): 160 V, superfície de contato: Ouro, tipo de contato: Macho, número de potenciais: 14, número de linhas: 1, número de polos: 14, número de conexões: 14, família de artigos: MCV 0,5/.. -G-SMD, passo: 2,54 mm, montagem: solda SMD, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON FMC 0,5, Orientação da face do plug-in: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: cinta de 56 mm de largura, Codificação fixa do primeiro pólo, pode ser combinado com o conector FMC 0.5/...-ST-2.54 C1
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1706097 |
|---|---|
| Quantidade de embalagem (VPE) | 315 Unid |
| Quantidade mínima de pedido | 315 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 179 (C-1-2013) |
| GTIN | 4046356842426 |
| Peso por unidade (exclusive embalagem) | 2,220 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 4,85 mm |
|---|---|
| Largura | 40,14 mm |
| Medida do passo | 2,54 mm |
| Medida a | 33,02 mm |
| Largura [ w ] | 40,14 mm |
| Altura [ h ] | 7,1 mm |
| Altura | 7,1 mm |
| Comprimento do pino de solda | 2 mm |
| Medidas do pino | 0,64 x 0,64 mm |
| Comprimento | 4,85 mm |
Geral
| Família de produtos | MCV 0,5/..-G-SMD |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 32 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 160 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 6 A |
| Material isolante | LCP |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 14 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 14 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 2.54 mm |
| Dimensão das conexões (EF006827) | 2.54 mm |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Dourado |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.2 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1706097-MCV 0,5/14-G-2,54 SMDR56C1 | 132 Kbytes |
|
