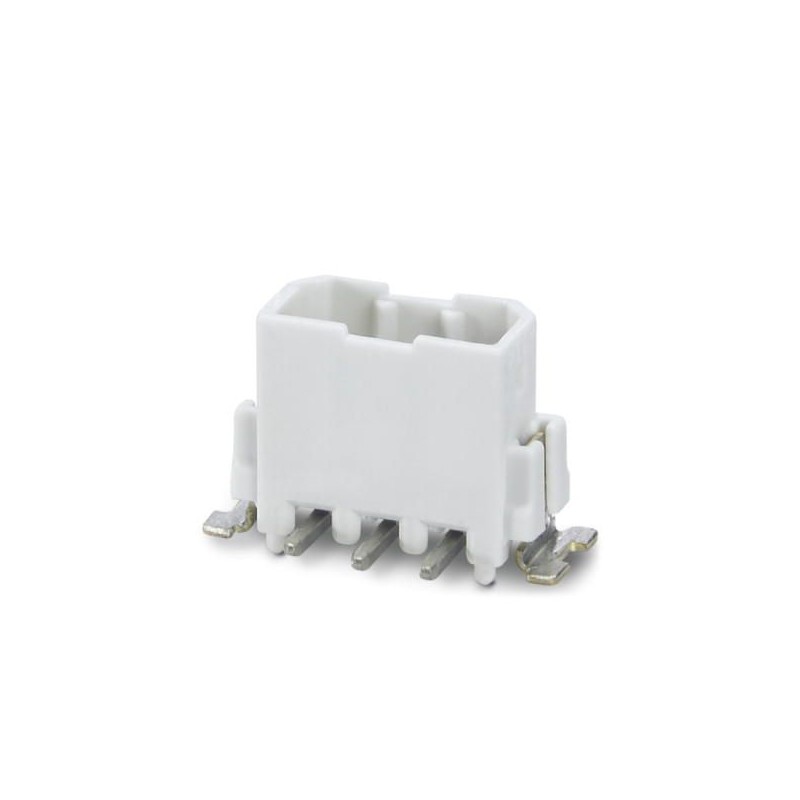

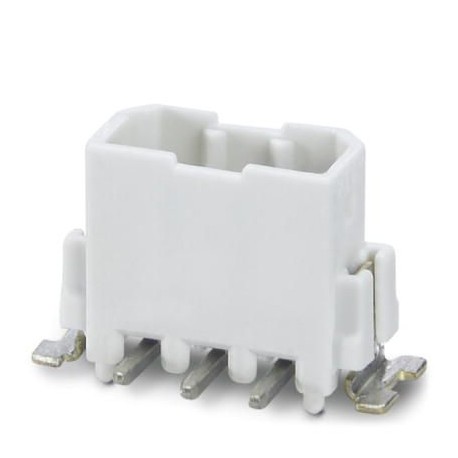

PTSM 0,5/ 8-HV-2,5-SMD WH R44 1778751 PHOENIX CONTACT Header de passagem
PTSM 0,5/ 8-HV-2,5-SMD WH R44
1778751
PHOENIX_CONTACT
400
Produto sob demanda, sem reembolso.
Header de passagem
Caixa da base da placa de circuito impresso, seção nominal: 0,5 mm², cor: sinais brancos, corrente nominal: 6 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 8, número de linhas: 1, número de pólos: 8, número de conexões: 8, família de artigos: PTSM 0,5/.. -HV-SMD WH, passo: 2,5 mm, montagem: solda SMD, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON PTSM, Orientação da face do plug-in: Padrão, travamento: sem, tipo de fixação: sem, tipo de embalagem: cinta de 44 mm de largura, Item com pinos de proteção de torção
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1778751 |
|---|---|
| Quantidade de embalagem (VPE) | 400 Unid |
| Quantidade mínima de pedido | 400 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 23 (NTK-2014) |
| GTIN | 4046356529365 |
| Peso por unidade (exclusive embalagem) | 2,426 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 5 mm |
|---|---|
| Largura | 25,6 mm |
| Medida do passo | 2,5 mm |
| Medida a | 17,5 mm |
| Largura [ w ] | 25,6 mm |
| Altura [ h ] | 9,5 mm |
| Altura | 7,5 mm |
| Comprimento do pino de solda | 2 mm |
| Comprimento | 5 mm |
Geral
| Família de produtos | PTSM 0,5/..-HV-SMD WH |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 125 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 250 V |
| Corrente nominal IN | 6 A |
| Corrente de carga máxima | 6 A |
| Material isolante | HT PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | branco |
| Número de pólos | 8 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 2.5 mm |
| Dimensão das conexões (EF006827) | 2.5 mm |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1778751-PTSM 0,5/ 8-HV-2,5-SMD WH R44 | 130 Kbytes |
|
