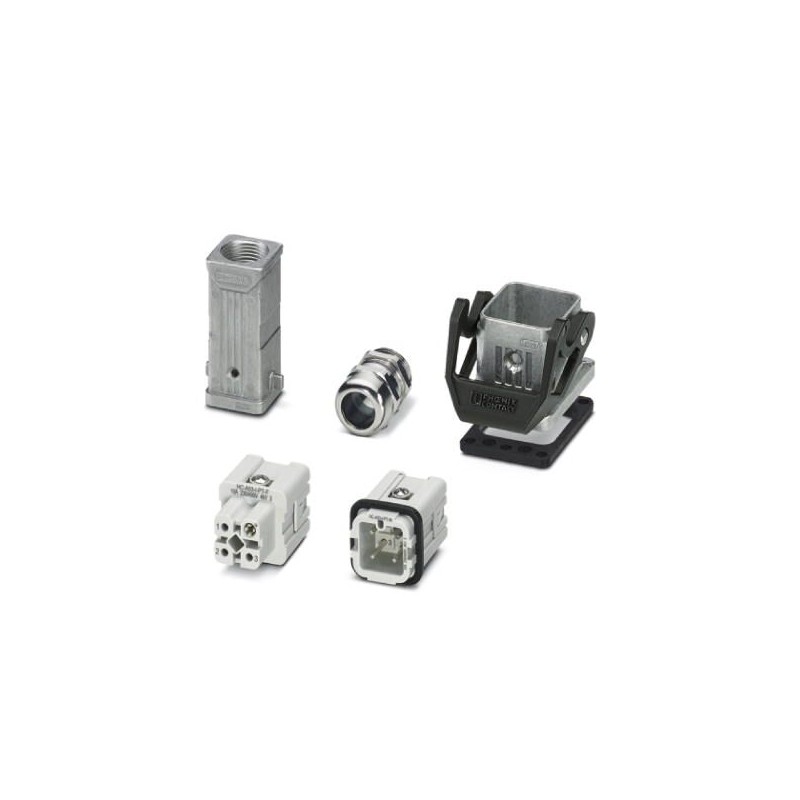

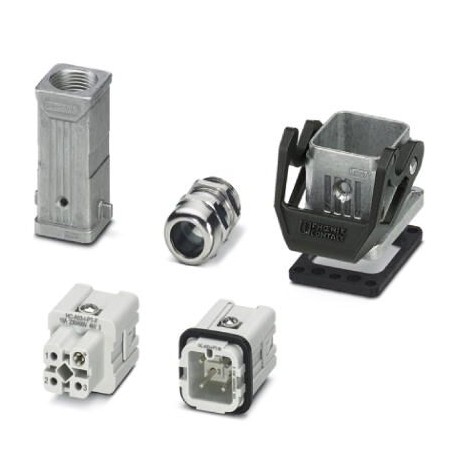

HC-STA-A03PT-BWS-HT-M20-ELCAL 1424449 PHOENIX CONTACT Conjunto de conector, grau de proteção: IP67, número d..
HC-STA-A03PT-BWS-HT-M20-ELCAL
1424449
PHOENIX_CONTACT
Conjunto de conector, grau de proteção: IP67, número de posições: 3, material: alumínio fundido, sal resistente à água, o método de ligação: Push-in de conexão, conexão seção transversal: AWG 26 - 16
Conjunto de conectores plug-in, índice de proteção: IP67, número de pólos: 3, material: Alumínio fundido, resistente à água do mar, tipo de conexão: Conexão push-in, seção de conexão: AWG 26-16
Connector set, degree of protection: IP67, number of positions: 3, material: Die-cast aluminum, salt water resistant, connection method: Push-in connection, connection cross section: AWG 26- 16
Conectores > Conector retangular, conjunto (conector industrial)
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1424449 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4055626372785 |
| Peso por unidade (exclusive embalagem) | 22,220 g |
| Número do imposto alfandegário | 85366990 |
| País de origem | CN (China) |
General
| Type | D7 |
|---|---|
| Connection method | Push-in connection |
| Degree of protection for housing | IP66 |
| IP67 | |
| 4 (UL 50e) | |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Connection method | Push-in connection |
| Rated voltage (III/3) | 230 V (Conductor-PE) |
| Rated surge voltage | 4 kV |
| Rated current | 10 A |
| Conductor cross section | 0.14 mm² ... 1.5 mm² (with ferrule) |
| Connection cross section AWG | 26 ... 16 (with ferrule) |
| External cable diameter | 6 mm ... 12 mm |
| Ambient temperature (operation) | -40 °C ... 100 °C |
| Length of the assembly cutout | 21 mm |
| Width of the assembly cutout | 21 mm |
| Housing material | Die-cast aluminum, salt water resistant |
| Contact carrier material | PC |
| Locking latch material | PA |
| Integrated protective cover | no |
Conteúdo do conjunto
Contact insert HC-A03-I-PT-M 1585252
Contact insert, number of positions: 3+PE, size: D7, number of connections per position: 1, Pin, Push-in connection, 230 V/400 V, 16 A, 0.14 mm² ... 1.5 mm²
Contact insert HC-A03-I-PT-F 1585265
Contact insert, number of positions: 3+PE, size: D7, number of connections per position: 1, Socket, Push-in connection, 230 V/400 V, 16 A, 0.14 mm² ... 1.5 mm²
Housing HC-STA-D07-BWS-EL-AL 1419249
Panel mounting base D7, with single locking latch, material: Die-cast aluminum, salt water resistant, height: 25.5 mm, cable gland: none, support sleeve: no, Standard
Housing HC-STA-D07-HHFS-1TTM20-EL-AL 1419229
Sleeve housing D7, for single locking latch, material: Die-cast aluminum, salt water resistant, cable outlets: 1, straight, height: 60.5 mm, cable gland: none, support sleeve: yes, 1x M20, Standard
Cable gland G-INS-M20-S68N-NNES-S 1411163
Cable gland, cable gland material: Nickel-plated brass, external cable diameter 6 mm ... 12 mm, shielding: no, connecting thread: M20 x 1.5, color: silver, with O-ring
Classificações
| Característica | Valor |
|---|---|
| Largura (EF000008) | 34.442483 mm |
| Altura (EF000040) | 45.50864 mm |
| Profundidade (EF000049) | 108.89 mm |
| Número de polos (EF001391) | 3 |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 230 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão de perfuração |
| Tipo de fecho (EF000208) | Estribo longitudinal |
| Com condutor de proteção (EF007468) | Sim |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
