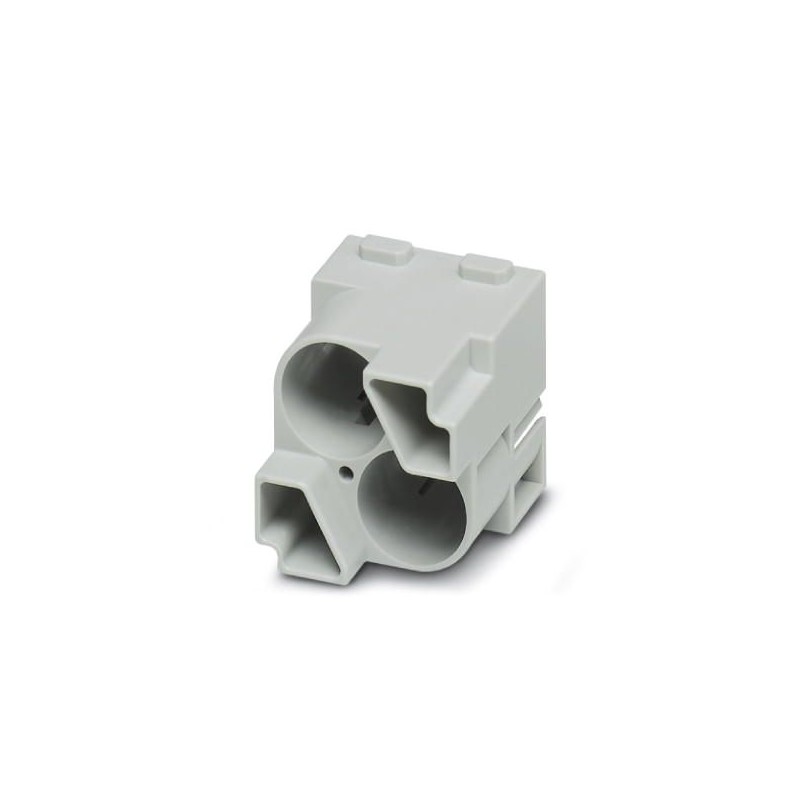

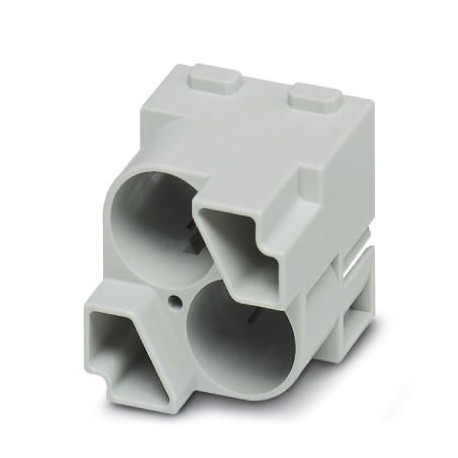

HC-M-02-EMC-M 1417374 PHOENIX CONTACT Módulo de contato fêmea/macho
HC-M-02-EMC-M
1417374
PHOENIX_CONTACT
2
Módulo de contato fêmea/macho
Módulo de inserção de contato, número de polos: 2, Macho, Conexão crimpada, 48 V, 10 A, 0,14 mm² ... 2,5 mm², aplicação: Dados/sinal, para uso de dois conectores EMC (conector macho), número de polos: 1, 4, 8
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1417374 |
|---|---|
| Quantidade de embalagem (VPE) | 2 Unid |
| Quantidade mínima de pedido | 2 Unid |
| Página de catálogo | Página 573 (C-2-2017) |
| GTIN | 4055626112565 |
| Peso por unidade (exclusive embalagem) | 13,750 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | PL (Polônia) |
Características elétricas
| Tensão nominal (III/3) | 50 V |
|---|---|
| Corrente nominal | 10 A |
| Tensão de teste | 0,8 kV |
| Face de encaixe | 2 |
Características mecânicas
| Perfil de conexão | 0,14 mm² ... 2,5 mm² |
|---|---|
| Diâmetro de contato | 1,6 mm |
| Ciclos de encaixe | ≥ 500 |
Geral
| Observação | Para caixa HEAVYCON de formato B6 a B48, necessário moldura de suporte de módulos HC-M-B...MF-... |
|---|---|
| Série | HC-M-EMV |
| Cor | cinza claro |
| Quantidade de pontos modulares | 2 |
| Tecnologia de conexão | Conexão para crimp |
| Tipo de contato | girado |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Instrução de montagem | O uso adequado prevê a montagem em uma caixa com grau de proteção IP54 ou superior |
| Módulo de plástico para os conectores de encaixe EMC HC-M-EMV-ST/3-9,5 |
Dados de material
| Material de contato | Liga de cobre |
|---|---|
| Material superfície de contato | Ag (potência) / Au (sinal) |
| Material suporte do contato | PC |
| material condutor externo | liga de zinco |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Inserção de contato sem contatos (EF007324) | Sim |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 2 |
| Diâmetro do contato de encaixe (EF007320) | 1.6 mm |
| Material de inserção do conector (EF007545) | Outro |
| Corrente nominal especificada In (EF008250) | 10 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Material da superfície de contato (EF004020) | Prateado |
| Material do contato (EF008521) | Outro |
| Material de contato (EF007544) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 34.2 mm |
| Altura (EF000040) | 34 mm |
| Profundidade (EF000049) | 29.4 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
