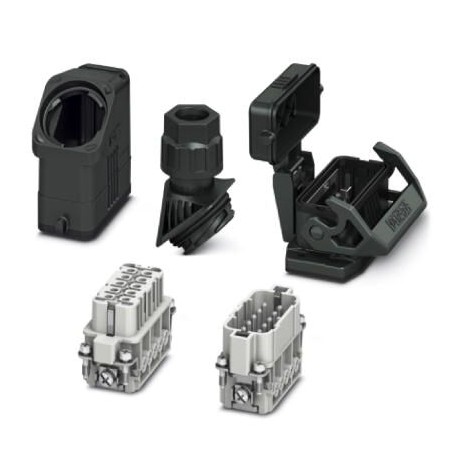

HC-EVO-A10PT-BWSC-HH-M20-PLRBK 1424454 PHOENIX CONTACT Conjunto de conector, grau de proteção: IP66, o númer..
HC-EVO-A10PT-BWSC-HH-M20-PLRBK
1424454
PHOENIX_CONTACT
Conjunto de conector, grau de proteção: IP66, o número de posições: 10, material: PA, método de ligação: Push-in de conexão, conexão seção transversal: AWG 26 - 14
Conjunto de conectores de encaixe, índice de proteção: IP66, número de polos: 10, material: PA, tipo de conexão: Conexão push-in, seção de conexão: AWG 26- 14
Connector set, degree of protection: IP66, number of positions: 10, material: PA, connection method: Push-in connection, connection cross section: AWG 26- 14
Conectores > Conector retangular, conjunto (conector industrial)
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1424454 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| Página de catálogo | Página 524 (C-2-2019) |
| GTIN (EAN) | 4055626372839 |
| Peso por unidade (exclusive embalagem) | 267,400 g |
| Número do imposto alfandegário | 85366990 |
| País de origem | CN (China) |
General
| Type | D15 |
|---|---|
| Connection method | Push-in connection |
| Degree of protection for housing | IP66 |
| 12 (UL 50e) | |
| Connection method | Push-in connection |
| Rated voltage (III/3) | 250 V |
| Rated surge voltage | 4 kV |
| Rated current | 16 A |
| Conductor cross section | 0.14 mm² ... 2.5 mm² (applies to stranded conductors with ferrules) |
| Connection cross section AWG | 26 ... 14 |
| External cable diameter | 7 mm ... 13 mm |
| Ambient temperature (operation) | -40 °C ... 100 °C |
| Length of the assembly cutout | 58 mm |
| Width of the assembly cutout | 24 mm |
| Housing material | PA |
| Contact carrier material | PC |
| Locking latch material | PA |
| Integrated protective cover | Yes |
Conteúdo do conjunto
Housing HC-EVO-D15-HHFS-PL-BK 1411340
Sleeve housing D15, for single locking latch, material: PA, cable outlets: 1, straight/lateral, height: 65.5 mm, cable gland: none, support sleeve: no, Standard
Housing HC-EVO-D15-BWSC-PLR-BK 1411337
Panel mounting base D15, with single locking latch, material: PA, protective cover material: PA, height: 26 mm, cable gland: none, support sleeve: no, protective cover: yes, Standard, with flat gasket
Cable gland HC-D-G-M20-PLRBK 1411350
EVO plastic cable gland with bayonet locking, for housing series D, size M20, cable diameter: 7 - 13 mm.
Contact insert HC-A10-I-PT-M 1585359
Contact insert, number of positions: 10+PE, size: D15, number of connections per position: 1, Pin, Push-in connection, 250 V, 16 A, 0.14 mm² ... 2.5 mm²
Contact insert HC-A10-I-PT-F 1585362
Contact insert, number of positions: 10+PE, size: D15, number of connections per position: 1, Socket, Push-in connection, 250 V, 16 A, 0.14 mm² ... 2.5 mm²
Classificações
| Característica | Valor |
|---|---|
| Largura (EF000008) | 78.364806 mm |
| Altura (EF000040) | 102.241236 mm |
| Profundidade (EF000049) | 104.14267 mm |
| Número de polos (EF001391) | 10 |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 250 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão de perfuração |
| Material da caixa protetora (EF001596) | Outro |
| Tipo de fecho (EF000208) | Estribo longitudinal |
| Com condutor de proteção (EF007468) | Não |
| Temperatura de operação (EF002393) | -40 °C |
