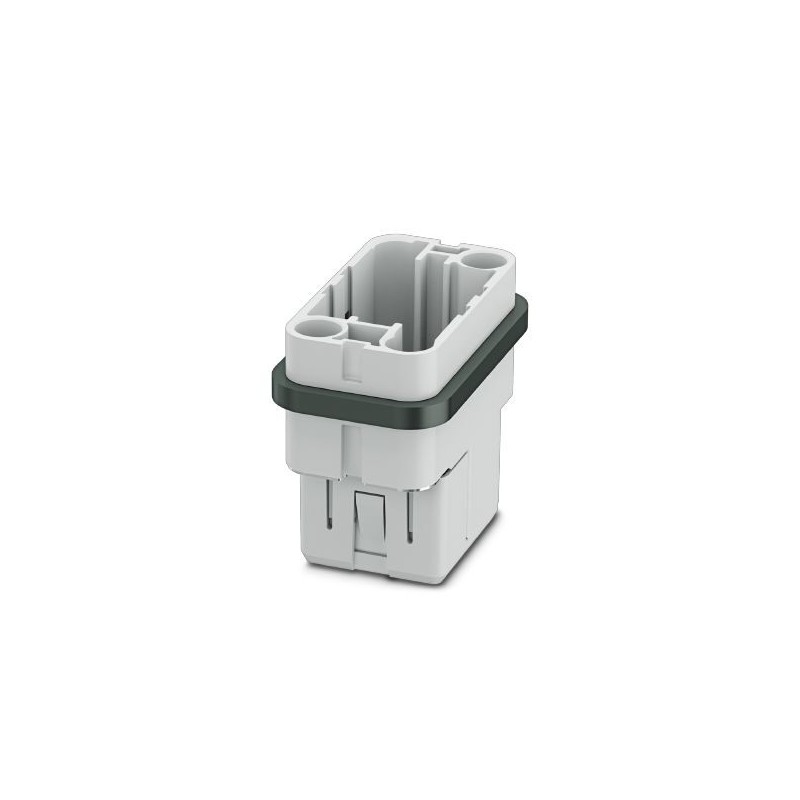

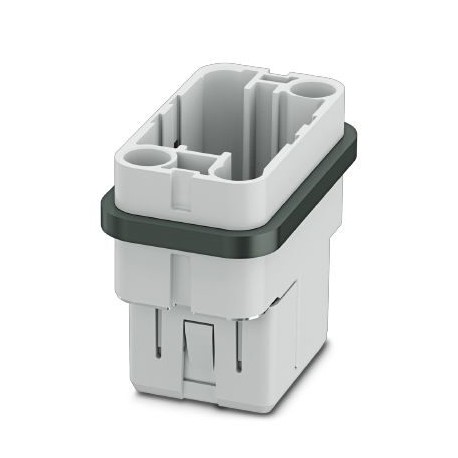

HC-COM-Q08-I-CT-M 1079548 PHOENIX CONTACT HEAVYCON de cravação de contato da pastilha de plástico compacto e..
HC-COM-Q08-I-CT-M
1079548
PHOENIX_CONTACT
HEAVYCON de cravação de contato da pastilha de plástico compacto e compacto, caixa de metal; socket versão; 8-pos. + PE. O conexão PE para a caixa de metal é feita através do contato da pastilha.
Inserto de contato, número de polos: 8+PE, tamanho: COM, contatos de potência: 8, contatos de controle: 0, número de conexões por polo: 1, Macho, Conexão crimpada, 320 V, 16 A, 0,5 mm² ... 4 mm², Aplicação: Potência
HEAVYCON crimp contact insert for compact plastic and compact metal housing; socket version; 8-pos. + PE. The PE connection to the metal housing is made via the contact insert.
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1079548 |
|---|---|
| Quantidade de embalagem | 1 |
| Página de catálogo | Página 651 (C-2-2019) |
| GTIN (EAN) | 4055626800301 |
| Número do imposto alfandegário | 85389099 |
General
| Note | Connectors may be operated only when there is no load/voltage. |
|---|---|
| Connection method | Crimp connection |
| Degree of pollution | 3 |
| Overvoltage category | III |
| Number of positions | 8+PE |
| No. of power contacts | 8 |
| No. of control contacts | 0 |
| Insertion/withdrawal cycles | ≥ 500 |
| Size | COM |
| Contact numbering | 1 - 8 |
| Conductor cross section | 0.5 mm² ... 4 mm² |
| Connection cross section AWG | 20 ... 12 |
| Stripping length of the individual wire | 7.5 mm (1.5 mm² ... 2.5 mm² control circuit) |
| Assembly instructions | To ensure correct use, installation in housing with IP54 protection or better is required |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 125 °C (including heating up of contacts) |
|---|
Material data
| Seal material | NBR |
|---|---|
| Contact material | Copper alloy |
| Contact surface material | Ag (alternatively Au) |
| Contact carrier material | PC |
Electrical characteristics
| Rated voltage for power contacts | 500 |
|---|---|
| Rated voltage (III/3) | 320 V |
| Rated voltage (III/2) | 500 V |
| Rated surge voltage | 6 kV |
| Rated current | 16 A |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Classificações
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 8 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Sim |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 8 |
| Diâmetro do contato de encaixe (EF007320) | 2.5 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 25.6 mm |
| Altura (EF000040) | 48.05 mm |
| Profundidade (EF000049) | 45 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
