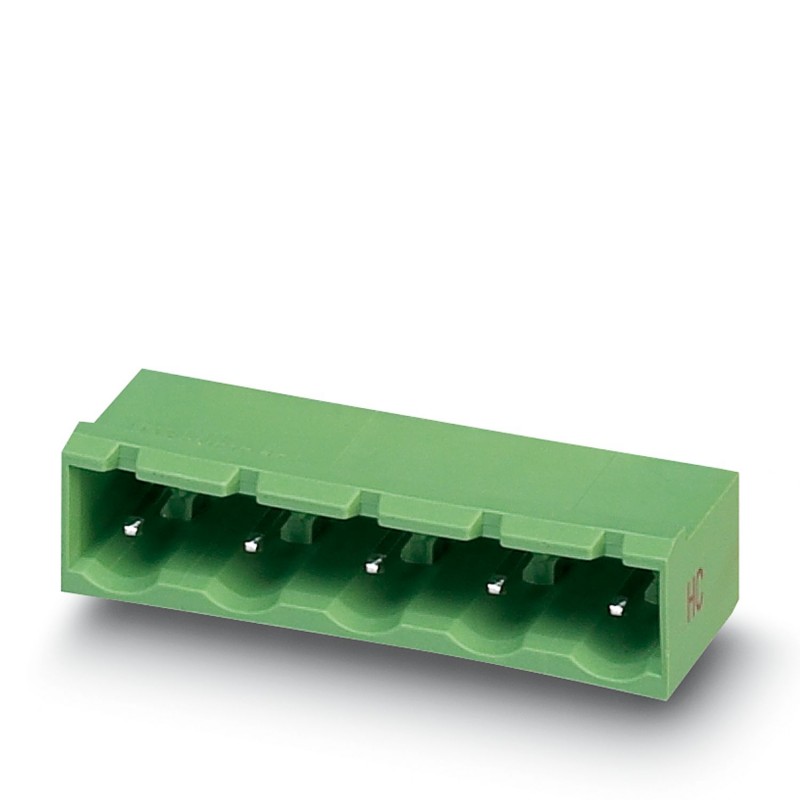

GMSTBA 2,5 HC/ 3-G-7,62 BK 1073703 PHOENIX CONTACT Carcaça base placa de circuito impresso, corrente nominal..
GMSTBA 2,5 HC/ 3-G-7,62 BK
1073703
PHOENIX_CONTACT
50
Carcaça base placa de circuito impresso, corrente nominal: 16, fase: 7,62 mm, superfície contatos: Estanho, montagem: Soldadura por onda
Caixa base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 16 A, tensão nominal (III/2): 630 V, superfície de contato: Estanho, tipo de contato: Macho, número de linhas: 1, número de polos: 3, família de artigos: GMSTBA 2.5 HC/.. -G, passo: 7,62 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5 HC, Orientação da face do plug-in: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Carcaça da base da placa de circuito impresso |
| Família de produtos | GMSTBA 2.5 HC/.. -G |
| Linha de Produtos | Conectores COMBICON M |
| Número de postes | 3 |
| Passo | 7,62 mm |
| Número de linhas | 1 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 00 |
| Corrente nominal In | 16 A |
| Tensão nominal Un | 630 V |
| Resistência ao contato | 0,6 mΩ |
| Tensão de dimensionamento (III/3) | 500 V |
| Dimensionamento da tensão transitória (III/3) | 6 kV |
| Tensão de dimensionamento (III/2) | 630 V |
| Tensão de dimensionamento transitório (III/2) | 6 kV |
| Tensão nominal (II/2) | 1000 V |
| Tensão de dimensionamento transitório (II/2) | 6 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1 - 3 μm Ni) |
| Área de solda de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de Solda de Superfície Metálica (Camada Intermediária) | Níquel (1 - 3 μm Ni) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Preto (9005) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem comutação (COC). Em caso de uso conforme prescrito, eles não devem ser conectados ou desconectados sob voltage ou sob carga. |
| Esquema de dimensão |  |
| Passo | 7,62 mm |
| Largura [w] | 22,86 milímetros |
| Altura [h] | 11,8 milímetros |
| Comprimento [l] | 12 mm |
| Altura total | 8,57 milímetros |
| Comprimento do Pino de Solda [P] | 3,23 milímetros |
| Dimensões do Templo | 1 x 1 milímetro |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 1,4 milímetros |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Suporte de contato usado | |
| Especificação de teste | DIN EN 60512-15-01:2009-03 |
| Titular de contato usado Requisito >20 N | Teste aprovado |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 50 |
| Força de plug-in aprox. | 7 N |
| Alimentação ao desligar por poste aprox. | 5 N |
| Teste Térmico Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 12 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 500 V |
| Tensão transiente nominal (III/3) | 6 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 5,5 milímetros |
| Valor mínimo da linha de creepage (III/3) | 6,3 mm |
| Tensão de isolamento de dimensionamento (III/2) | 630 V |
| Tensão transiente nominal (III/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (III/2) | 5,5 milímetros |
| Tensão de isolamento de dimensionamento (II/2) | 1000 V |
| Tensão transiente nominal (II/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (II/2) | 5,5 milímetros |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Instruções de teste | Eixos X, Y e Z |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 9,8 kV |
| Resistência de contato R1 | 0,6 mΩ |
| Resistência de contato R2 | 0,8 mΩ |
| Ciclos de plugue | 50 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100 °C/168 h |
| Tensão AC suportável | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 3.23 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
