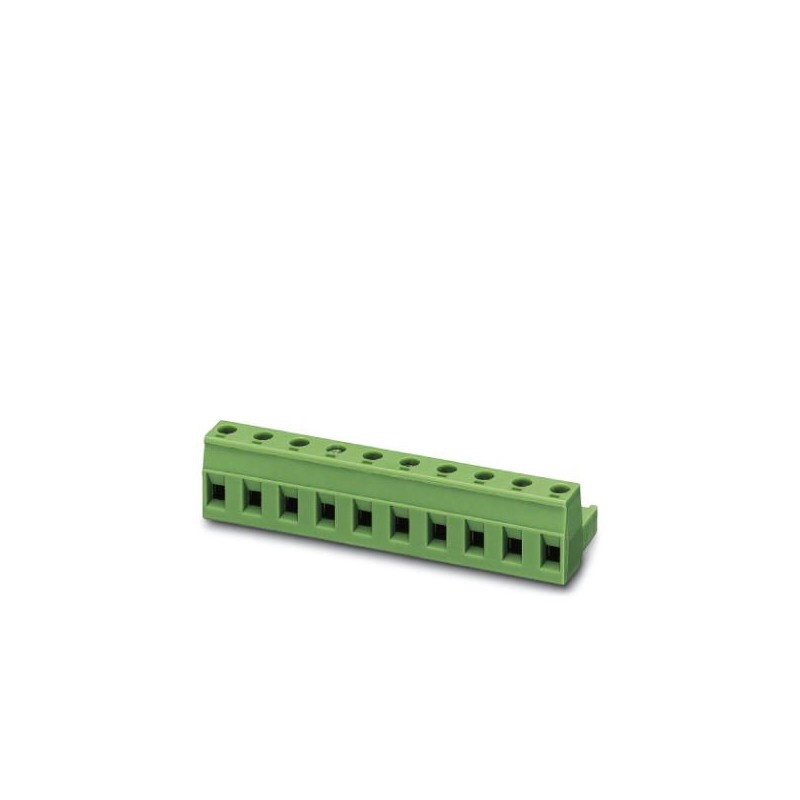

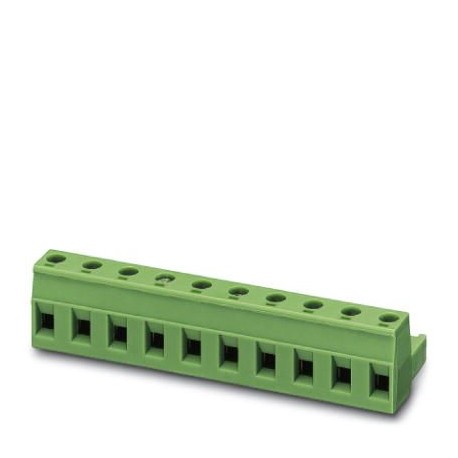

GMSTB 2,5/ 3-ST-7,62 BD:-100SO 1839486 PHOENIX CONTACT Conector de placa de circuito impresso
GMSTB 2,5/ 3-ST-7,62 BD:-100SO
1839486
PHOENIX_CONTACT
1000
Conector de placa de circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1839486 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626046501 |
| Peso por unidade (exclusive embalagem) | 5,558 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Propriedades do artigo
| Designação abreviada | Conector de placa de circuito impresso |
|---|---|
| Sistema de conexão | CLASSIC COMBICON |
| Tipo de contato | Soquete |
| Família de produtos | GMSTB 2,5/..-ST |
| Medida do passo | 7,62 mm |
| Número de pólos | 3 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal (L) |
| Travamento | sem |
| Número de níveis | 1 |
Dados característicos elétricos
| Corrente nominal | 12 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de teste (III/2) | 6 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG / kcmil | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 2,5 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,2 mm² ... 1 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,2 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 1 mm² |
| Pino calibrador a x b / diâmetro | 2,8 mm x 2,4 mm / 2,5 mm |
| Comprimento de decapagem | 7 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (5 - 7 µm Sn) |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (5 - 7 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 18,2 mm |
| Largura [ w ] | 20,86 mm |
| Altura [ h ] | 15 mm |
| Medida do passo | 7,62 mm |
| Altura de construção (altura sem pino de solda) | 15 mm |
| Medida a | 15,24 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C |
Teste de tração
| Bitola do condutor / tipo de condutor / força de tração | 0,2 mm² / rígido / > 10 N |
|---|---|
| 0,2 mm² / flexível / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexível / > 50 N |
Espaços de ar e de fuga
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Grupo de material isolante | I |
| Tensão | 400 V |
| Tensão de isolamento nominal (III/3) | 400 V |
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Tensão de teste (III/3) | 6 kV |
| Tensão de teste (III/2) | 6 kV |
| Tensão de teste (II/2) | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
