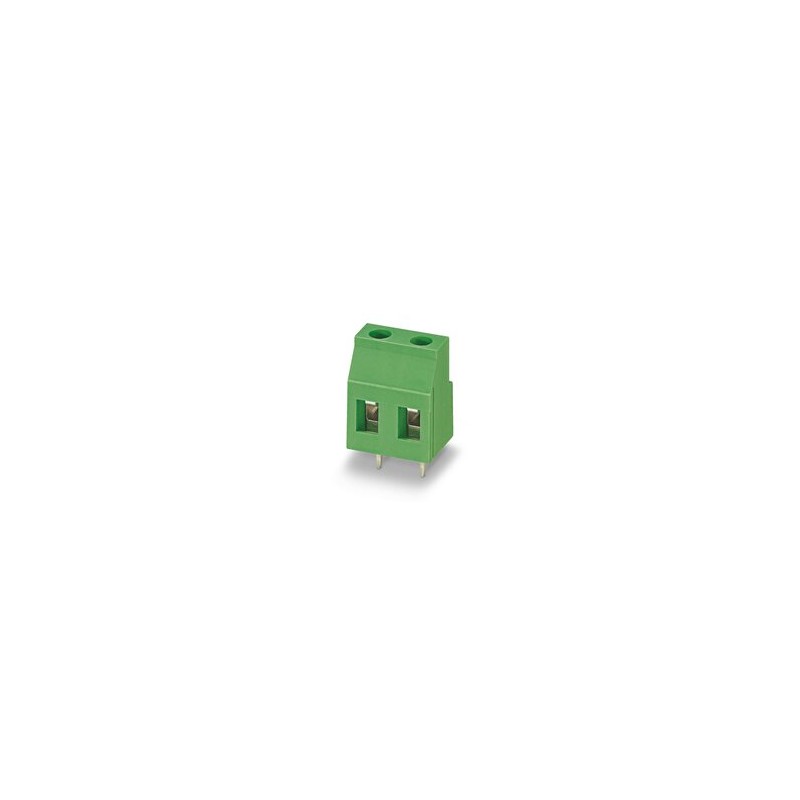

GMKDS 3/ 8 BD:NZ(L-PE)PIN3,5 1989227 PHOENIX CONTACT Do PWB bloco terminal

GMKDS 3/ 8 BD:NZ(L-PE)PIN3,5

1989227

PHOENIX_CONTACT

50

Do PWB bloco terminal

Terminais PCB, corrente nominal: 24 A, tensão nominal (III/2): 630 V, secção transversal nominal: 2,5 mm2, número de linhas: 1, número de posições por fileira: 8, gama de produtos: GMKDS 3, passo: 7,5 mm, método de ligação: ligação do parafuso com luva de tensão, forma da cabeça do parafuso: L ranhurado, Montagem: Solda de onda, Direção de conexão do condutor/PCB: 0°, Arranjo do pino: Pino linear, Pino de solda [P]: 3.5mm, Número de pinos de solda por potencial: 1, Tipo de embalagem: Embalado na caixa

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chave De Dados Comerciais

OrderkeyUm milhão novecentos e oitenta e nove mil duzentos e vinte e sete
Embalagem da unidade50 pc
Quantidade de ordem mínima50 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de dezessete mil novecentos e dezoito milhões, novecentos e trinta e nove mil oitocentos e noventa e dois
Peso por Peça (excluindo embalagem)17.690 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e nove mil e dez
País de origemDE (Alemanha)

Propriedades do Item

Breve descrição do artigoDo PWB bloco terminal
Gama de artigosGMKDS 3
Campo7.5 mm
Número de posiçõesOito
Método de ligaçãoParafuso de conexão com tensão de manga
Forma de unidade parafuso de cabeçaFenda (L)
Rosca de parafusoM3
Tipo de montagemOnda de solda
Layout de pinoLinear fixação
Número de níveisUm

Parâmetros elétricos

Corrente nominal24 A
Tensão de isolamento nominal (III/2)630 V
Nominal a tensão de pico (III/2)6 kV

Capacidade de conexão

Condutor de seção transversal do sólido0,2 mm2 4 mm2 ...
Condutor de seção transversal flexível0,2 mm2 2,5 mm2 ...
Condutor de seção transversal AWG / kcmil24 12 ...
Condutor de seção transversal flexível, com virola, sem manga de plástico0,25 mm2 2,5 mm2 ...
Condutor de seção transversal, flexível, com virola, com luva plástica0,25 mm2 2,5 mm2 ...
2 condutores com a mesma seção transversal, sólido0,2 mm2 ... 1,5 mm2
2 condutores com a mesma seção transversal, flexível0,2 mm2 ... 1,5 mm2
2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico0,25 mm2 ... 0,75 mm2
2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica0,5 mm2 ... 1,5 mm2
Comprimento de decapagem8 mm
Torque0,5 Nm ... 0,6 Nm

Material os dados de contato

NotaWEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201
Material de contatoCu liga
As características de superfícieEstanho
Superfície de Metal ponto terminal (camada superior)Estanho (5 - 7 µm Sn)
Superfície de Metal ponto terminal (camada média)Níquel (2 - 3 µm de Níquel)
A superfície do Metal de solda área (camada superior)Estanho (5 - 7 µm Sn)
A superfície do Metal de solda área (camada média)Níquel (2 - 3 µm de Níquel)

Material de dados - habitação

Material isolantePA
Material isolante grupoEu
CTI, de acordo com a norma IEC 60112Seiscentos
Classificação de inflamabilidade de acordo com UL 94V0
Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12Oitocentos e cinqüenta
Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13Setecentos e setenta e cinco
Temperatura a pressão de teste de acordo com EN 60695-10-2125 °C

Dimensões do produto

Desenho Dimensional
Comprimento [ l ]11.2 mm
Largura [ w ]60 mm
Altura [ h ]21.5 mm
Campo7.5 mm
Altura (sem solda pinos)18 mm
Solda do pino [P]3,5 mm
Pin dimensões0,9 x 0,9 mm
Dimensão um52,5 mm

Dimensões para projeto de PCB

Diâmetro do furo1.3 mm

A informação da embalagem

Tipo de embalagemembalados em caixas de papelão
Peças por pacoteCinqüenta
Denominação de embalagem unidadesOs Pcs.

Informações gerais sobre o produto

Tipo de observaçãoObservação sobre a aplicação
NotaDe segurança para a conexão do condutor, sempre aderir a um determinado torque de aperto. Particularmente no caso do PCB blocos de terminais com dois ou três posições, o indivíduo solda do pino para cada ponto de contato não pode compensar essa. É por isso que os blocos de terminais deve ser suportado durante a conexão do condutor (realizada com uma mão, apoio na habitação).

Condições ambientais

Ambiente temperatura de armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C A 100 °C
Temperatura ambiente (operação)-40 °C

Pull-out test

Pull-out testIEC 60998-2-1:1990-04
Teste passado
Condutor de seção transversal / tipo do condutor / força de tração0,2 mm2 / sólido / > 10 N
0,2 mm2 / flexível / > 10 N
4 mm2 / sólido / > 60 N
2,5 mm2 / flexível / > 50 N

Ensaios mecânicos de acordo com a norma

Teste de especificaçãoIEC 60998-2-1 (em partes)

Testes elétricos

Corrente nominal24 A
Tensão de isolamento nominal (III/2)630 V
Nominal a tensão de pico (III/2)6 kV

Ar e folgas de distâncias

Material isolante grupoEu
Tensão500 V
Tensão de isolamento nominal (III/3)500 V
Tensão de isolamento nominal (III/2)630 V
Tensão de isolamento nominal (II/2)1000 V
Nominal a tensão de pico (III/3)6 kV
Nominal a tensão de pico (III/2)6 kV
Nominal a tensão de pico (II/2)6 kV

Teste de vibração

Resistência ao envelhecimento, para condições de umidade, para a penetração de objetos sólidos e a entrada prejudicial de águaTeste passado IEC 60998-2-1:1990-04 168 h/100°C por 48 h/a 25 °C/92%
Resultado do testeTeste passado
Teste de especificaçãoIEC 60998-2-1:1990-04
Calor seco168 h/a 100°C
Calor úmido48 h/a 25 °C/92%

Resistência ao envelhecimento, a umidade e a penetração de sólidos

Resultado do testeTeste passado
Teste de especificaçãoIEC 60998-2-1:1990-04
Calor seco168 h/a 100°C
Calor úmido48 h/a 25 °C/92%

Normas e Regulamentos

Conexão em acc. com o padrão dePT-VDE
CSA

Ambiental De Conformidade Do Produto

China RoHSAmbientalmente Amigável Período De Utilização = 50
