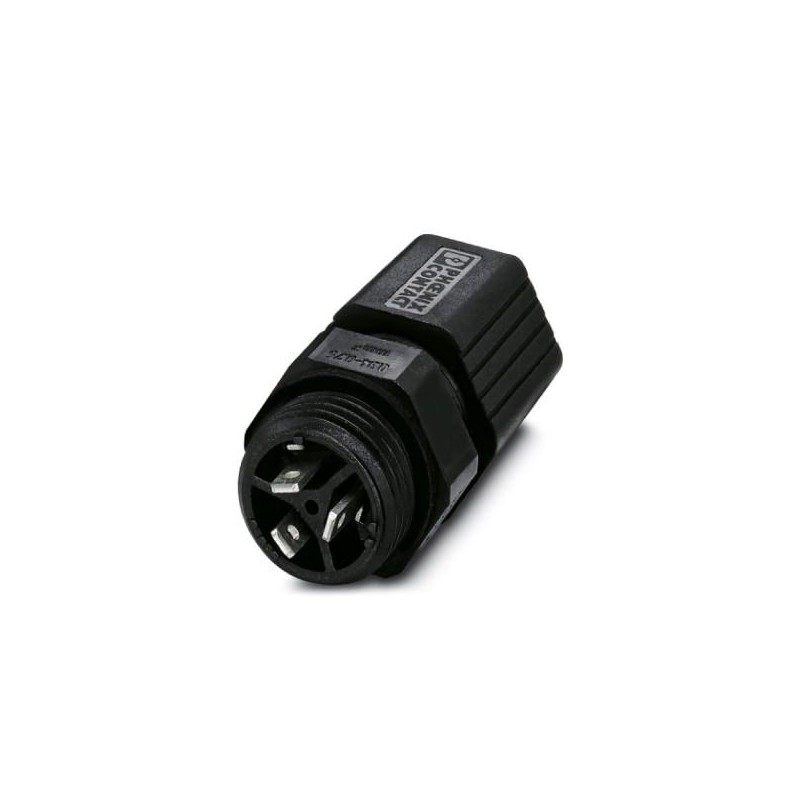

Q 0,75/3FL/9-9KU-ESA BK 1640595 PHOENIX CONTACT Passagem de parede
Q 0,75/3FL/9-9KU-ESA BK
1640595
PHOENIX_CONTACT
10
Passagem de parede
Passagem QUICKON, para montagem na parede externa com conexão manual de solda/plugue plano, 2,8 mm x 0,8 mm, 3 polos.
Sensores > Base de ligação para sensores e atuadores
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1640595 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918173371 |
| Peso por unidade (exclusive embalagem) | 16,310 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Instrução de montagem | Com novo contato do condutor, este deve ser cortado na medida exata, acima do último ponto de contato. Componentes QUICKON podem ser acionados somente sem carga / tensão. |
|---|---|
| Cor | preto |
| Tecnologia de conexão | Conexão QUICKON |
| Tipo de conexão | Conexão de solda manual/encaixe plano; 2,8 mm x 0,8 mm |
| Número de pólos | 3 |
| Abertura da porca cega | 19 mm |
| Torque da porca cega | 2,5 Nm |
| Abertura dos porta-contatos | 19 mm |
| Torque de aperto do porta-contatos | 3,75 Nm |
| Torque de aperto da contraporca | 3,75 Nm |
| Número de conexões | 3 |
| Bitola do condutor flexível mín. | 0,34 mm² |
| Bitola do condutor flexível máx. | 0,75 mm² |
Linha
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | Classe 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
|---|---|
| Material de isolação do condutor | PVC / PE |
| Diâmetro de condutor inclusive isolação | 2,5 mm |
Condições ambiente
| Grau de proteção | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C (Observar igualmente os dados do fabricante de cabos.) |
| -25 °C ... 50 °C (com o conector conectado Observar igualmente os dados do fabricante de cabos.) |
Características elétricas
| Corrente nominal IN | 9 A |
|---|---|
| Tensão de dimensionamento (III/3) | 160 V |
| Observação sobre tensão de dimensionamento (III/3) | com suporte isolante |
Características mecânicas
| Frequência de conexão QUICKON | 10 (para conexão de cabo repetida deve-se eventualmente substituir a vedação e coroa.) |
|---|---|
| Tipo de rosca PC QUICKON | Pg9 |
| Categoria da ação do impacto | 3 |
Dados de material
| Material de contato | Liga de Cu |
|---|---|
| Material superfície de contato | niquelado e galvanizado |
| Material suporte do contato | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
Classificações
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440103
