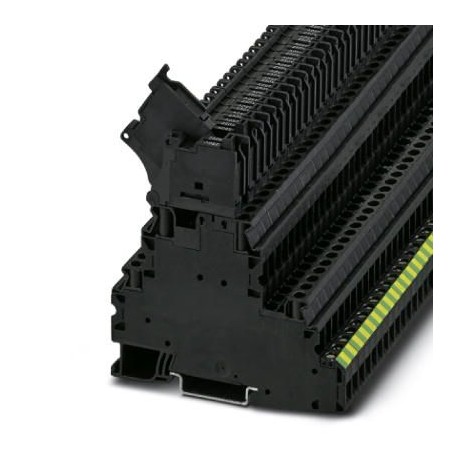

UT 4-PE/L/HESILED 250 (5X20) 3214323 PHOENIX CONTACT Bornes fusíveis
UT 4-PE/L/HESILA 250 (5X20)
3214323
PHOENIX_CONTACT
50
Bornes fusíveis
Blocos de terminais > Bosque de terminais para fusível
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3214323 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 232 (C-1-2017) |
| GTIN | 4046356895156 |
| Peso por unidade (exclusive embalagem) | 37,288 GRM |
| Número do imposto alfandegário | 85369095 |
| País de origem | PL (Polônia) |
Geral
| Nota | A corrente é determinada pelo fusível aplicado e a tensão pelo indicador luminoso selecionado. Em caso de defeito do fusível o circuito de corrente seguinte não está livre de tensão. |
|---|---|
| Número de níveis | 3 |
| Número de conexões | 5 |
| Bitola nominal | 4 mm² |
| Cor | preto |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Potência de dissipação máxima com condição nominal | 1,6 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Fusível | G / 5 x 20 |
| Tipo de fusível | Vidro/cerâmica/... |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima | máx. 1,6 W (com acoplamento do borne fusível em caso de sobrecarga) |
| máx. 1,6 W (com acoplamento de vários bornes fusíveis em caso de sobrecarga) | |
| máx. 4 W (com acoplamento individual do borne fusível em caso de curto-circuito) | |
| máx. 2,5 W (com acoplamento com vários bornes fusíveis em caso de curto-circuito) | |
| Indicação luminosa de faixa de tensão | 110 V AC ... 250 V AC |
| Indicação luminosa da faixa de corrente | 0,41 mA ... 0,96 mA |
| Conexão conforme norma | IEC 60947-7-2 / IEC 60947-7-3 |
| Corrente de carga máxima | 36 A (A corrente é determinada pelo fusível aplicado.) |
| Corrente nominal IN | 28 A |
| Tensão UN | 500 V |
| Conexão conforme norma | IEC 60947-7-2 / IEC 60947-7-3 |
| Corrente de carga máxima (nível superior) | 6,3 A (A corrente é determinada pelo fusível aplicado.) |
| Corrente nominal IN(nível superior) | 6,3 A |
| Tensão UN | 250 V |
| Parede lateral aberta | Não |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Nota | Observe a capacidade de corrente dos trilhos de fixação. |
|---|---|
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 4 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 9 mm |
| Pino calibrador | A4 |
| Rosca | M3 |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-2 / IEC 60947-7-3 |
|---|---|
| IEC 60947-7-2 / IEC 60947-7-3 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3214323-UT 4-PE/L/HESILED 250 (5X20) | 134 Kbytes |
|
