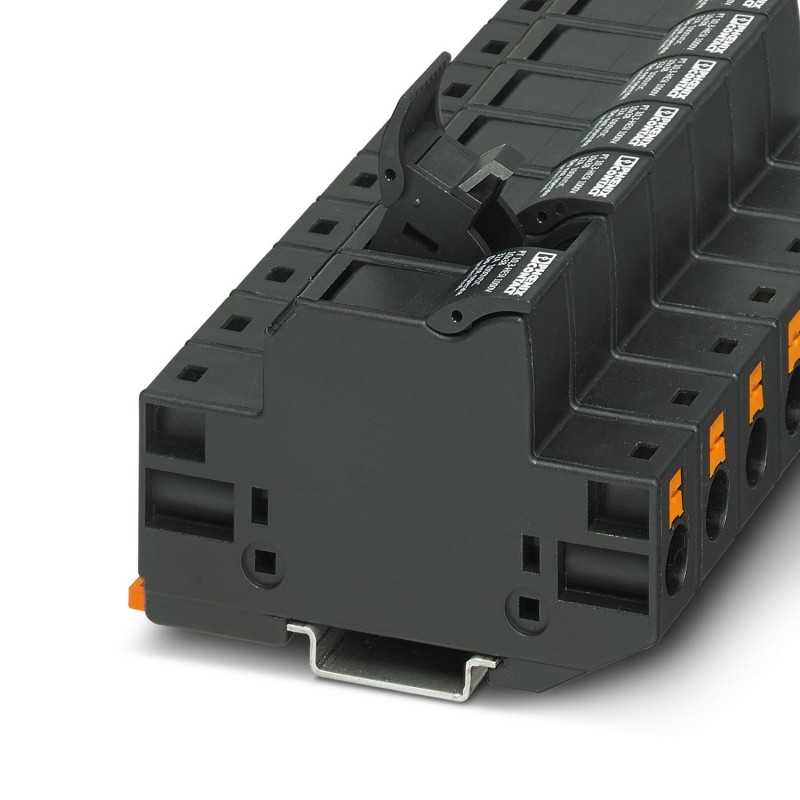

PT 10,3-HESI 1000V 3062142 PHOENIX CONTACT Bornes fusíveis
PT 10,3-HESI 1000V
3062142
PHOENIX_CONTACT
10
Bornes fusíveis
Porta-fusível, tipo de fusível: gPV 10,3 x 38 mm conforme 60269-6, tensão nominal: 1000 V, corrente nominal: 20 A, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 10 mm², seção transversal: 1,5 mm²- 10 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto
Blocos de terminais > Bosque de terminais para fusível
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3062142 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Página de catálogo | Página 115 (C-1-2017) |
| GTIN | 4046356724746 |
| Peso por unidade (exclusive embalagem) | 53,760 GRM |
| Número do imposto alfandegário | 85369095 |
| País de origem | CN (China) |
Geral
| Número de níveis | 1 |
|---|---|
| Número de conexões | 2 |
| Bitola nominal | 10 mm² |
| Cor | preto |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Potência de dissipação máxima com condição nominal | 3 W |
| Fusível | Midget / 10,3 x 38 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | IIIa |
| Potência de dissipação máxima | 3 W (Inserto de fusível) |
| Conexão conforme norma | IEC 60269-1 / -2 |
| Corrente de carga máxima | 20 A (Corrente e tensão são determinadas pelo fusível aplicado.) |
| Corrente nominal IN | 20 A (Corrente e tensão são determinadas pelo fusível aplicado.) |
| Tensão UN | 1000 V (Corrente e tensão são determinadas pelo fusível aplicado.) |
| Parede lateral aberta | Não |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
Dados de conexão
| Perfil do condutor rígido mín. | 1,5 mm² |
|---|---|
| Perfil do condutor rígido máx. | 10 mm² |
| Bitola do condutor flexível mín. | 1,5 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola do condutor AWG mín. | 16 |
| Bitola do condutor AWG máx. | 6 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 10 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 10 mm² |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 18 mm |
Normas e disposições
| Conexão conforme norma | IEC 60269-1 / -2 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 1.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1.5 mm² |
| Corrente nominal especificada In (EF008250) | 20 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de níveis (EF002659) | 1 |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 17.5986 mm |
| Altura (EF000040) | 89.12476 mm |
| Profundidade (EF000049) | 60.49923 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Preto |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3062142-PT 10,3-HESI 1000V | 99 Kbytes |
|
