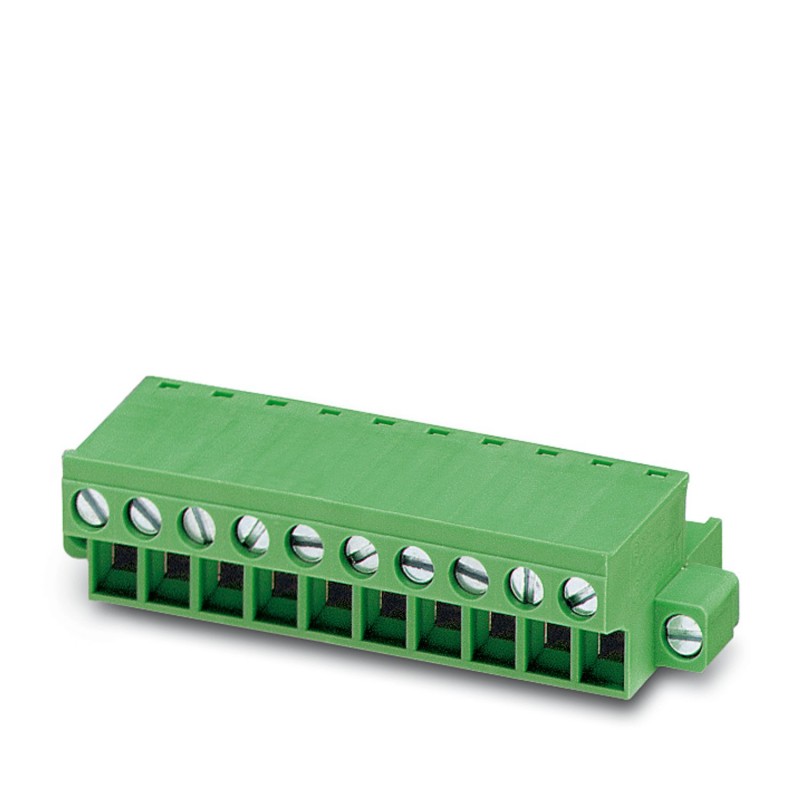

FRONT-MSTB 2,5/6-STFS59-5,08BK 1098429 PHOENIX CONTACT Conector para placa de circuito impresso, número de p..
FRONT-MSTB 2,5/6-STFS59-5,08BK
1098429
PHOENIX_CONTACT
1000
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, número de pólos: 6 passo: 5,08 mm, cor: preto
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Ouro, tipo de contato: Fêmea, número de linhas: 1, número de polos: 6, família de artigos: FRONT-MSTB 2.5/.. -STF, passo: 5,08 mm, tipo de conexão: Conexão por parafuso frontal, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão do driver/placa de circuito impresso: 0 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: COMBICON MSTB 2.5, travamento: Travamento por parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: em caixa
Conector para placa de circuito impresso, seção nominal: 2,5 mm2, cor: preto, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: Au, tipo de conexão de contato: fêmea, número de linhas: 1, número de polos: 6, série de produtos: FRONT-MSTB 2.5/.. -STF, passo: 5,08 mm, tipo de conexão: Conexão a parafuso frontal, forma de fixação a parafuso: L Ranhura longitudinal, direção de conexão do condutor/placa: 0 °, gancho de travamento: - Gancho de travamento, sistema de plugue: COMBICON MSTB 2.5, travamento: Travamento por parafuso, tipo de fixação: Flange de parafuso, tipo de embalagem: embalado em caixa de papelão
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | FRENTE-MSTB 2.5/.. -STF |
| Linha de Produtos | Conectores COMBICON M |
| Número de postes | 6 |
| Passo | 5,08 milímetros |
| Número de linhas | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 01 |
| Corrente nominal In | 12 A |
| Tensão nominal Un | 320 V |
| Resistividade de massa | 1,8 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento de tensão de impulso (III / 3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Dimensionamento da tensão de impulso (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 630 V |
| Dimensionamento da tensão de impulso (II/2) | 4 kV |
| Tecnologia de conexão | |
| Sistema de Conectores | COMBICON MSTB 2.5 |
| Seção nominal | 2,5 mm² |
| Tipo de conexão de contato | fêmea |
| Obstrução | |
| Tipo de fixação | Trava de parafuso |
| Fixação de flange | Flange de parafuso |
| Apertar | 0.3 Nm |
| Conectando condutores | |
| Link | Conexão de parafuso frontal |
| Direção de conexão do condutor/placa | 0 ° |
| Seção transversal do condutor rígido | 0,34 mm² ... 2,5 mm² |
| Seção transversal flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção transversal do condutor AWG | 24 ... 12 |
| Seção transversal do condutor flexível com terminal de fio sem colar de plástico | 0,25 mm² ... 2,5 mm² |
| Seção transversal do condutor flexível com lingueta montada e colar de plástico | 0,25 mm² ... 2,5 mm² |
| 2 condutores de seção transversal idêntica, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 condutores com seção transversal flexível idêntica | 0,2 mm² ... 1,5 mm² |
| 2 condutores da mesma seção flexível com bucha sem colar de plástico | 0,25 mm² ... 1 mm² |
| 2 condutores de seção flexível idêntica com bucha TWIN com colar de plástico | 0,5 mm² ... 1 mm² |
| Medidor de amortecimento a x b / diâmetro | 2,8 mm x 2,0 mm / 2,4 mm |
| Comprimento da seção a ser descascada | 10 mm |
| Tipo de aparelho de cabeça de parafuso | Sulco longitudinal (L) |
| Apertar | 0,5 Nm ... 0.6 Nm |
| Indicações para buchas sem colar de isolamento | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Indicações para buchas com colar de isolamento | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Informações sobre materiais - contatos | |
| nota | Compatível com WEEE/RoHS, sem materiais roscados de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Acabamento de superfície | Completamente dourado |
| Superfície metálica, ponto de conexão (camada superficial) | Ouro (0,8 - 1,4 μm Au) |
| Ponto de conexão da superfície metálica (intercalar) | Níquel (2 - 3 μm Ni) |
| Zona de contato da superfície metálica (camada superficial) | Ouro (0,8 - 1,4 μm Au) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (2 - 3 μm Ni) |
| Informação do material - caso | |
| Cor (Caixa) | Negros (9005) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | O |
| CTI de acordo com IEC 60112 | 600 |
| Classe de combustão de acordo com UL 94 | V0 |
| Índice de inflamabilidade do filamento GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do filamento GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de teste de dureza Brinell de acordo com EN 60695-10-2 | 125 °C |
| Desenho dimensionado |  |
| Passo | 5,08 milímetros |
| Largura [w] | 40,28 milímetros |
| Altura [h] | 15 milímetros |
| Comprimento [l] | 27,2 milímetros |
| Flange | |
| Apertar | 0.3 Nm |
| Nota para a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem fonte de alimentação comutável (COC). Para uso adequado, eles não devem ser ligados ou desligados enquanto ainda estiverem ativos ou sob carga. |
| Teste de Integridade e Estabilidade do Condutor | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste aprovado |
| Teste de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Seção transversal do condutor/tipo de condutor/classificação da força de tração/valor real | 0,34 mm² / rígido / > 15 N |
| 0,2 mm² / flexível / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexível / > 50 N | |
| Inserção/Força de tração | |
| Especificação de teste | EN 60512-13-2:2006-11 do RUÍDO |
| Resultado | Teste aprovado |
| Número de ciclos | 100 |
| Força de inserção por pólo aprox. | 5 N |
| Força de tração por pólo aprox. | 4 N |
| Teste de torque | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistência de letra | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Teste aprovado |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Teste aprovado |
| Controle dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Teste aprovado |
| Teste de vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 500 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 500 Hz) |
| Duração do teste por eixo | 2 h |
| Instruções de teste | Eixos X, Y e Z |
| Controle de vida elétrica | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de impulso vertical acima do nível do mar | 4,8 kV |
| Resistividade de massa R1 | 1,8 mΩ |
| R2 Resistividade de massa | 1,8 mΩ |
| Ciclos de manobra | 100 |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Ar-condicionado | |
| Especificação de teste | RUÍDO 50018: 1997-06 |
| Tensão devido à corrosão | 1.0 DM3SABER2em 300 dm3/40 °C/3 ciclos |
| Estresse térmico | 100°C/168 h |
| Tensão CA fixa | 4,8 kV |
| Choque | |
| Especificação de teste | DIN EN 61373 (VDE 0115-106):2011-04 |
| Formulário de Acidente | Semi-senoidal |
| Aceleração | 30g |
| Duração do acidente | 18 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100°C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (transporte e armazenamento) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Testes térmicos Grupo de controle C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 20 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Distâncias de vazamento e separação | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiais isolantes | O |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 250 V |
| Classificação de tensão de impulso (III/3) | 4 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 3 milímetros |
| Valor mínimo de vazamento (III/3) | 3,2 milímetros |
| Tensão nominal de isolamento (III / 2) | 320 V |
| Classificação de tensão de impulso (III / 2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 3 milímetros |
| Valor mínimo de vazamento (III/2) | 3 milímetros |
| Classificação de tensão de isolamento (II/2) | 630 V |
| Classificação de tensão de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3,2 milímetros |
| Embalagem | Embalado na caixa |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.34 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Dourado |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
