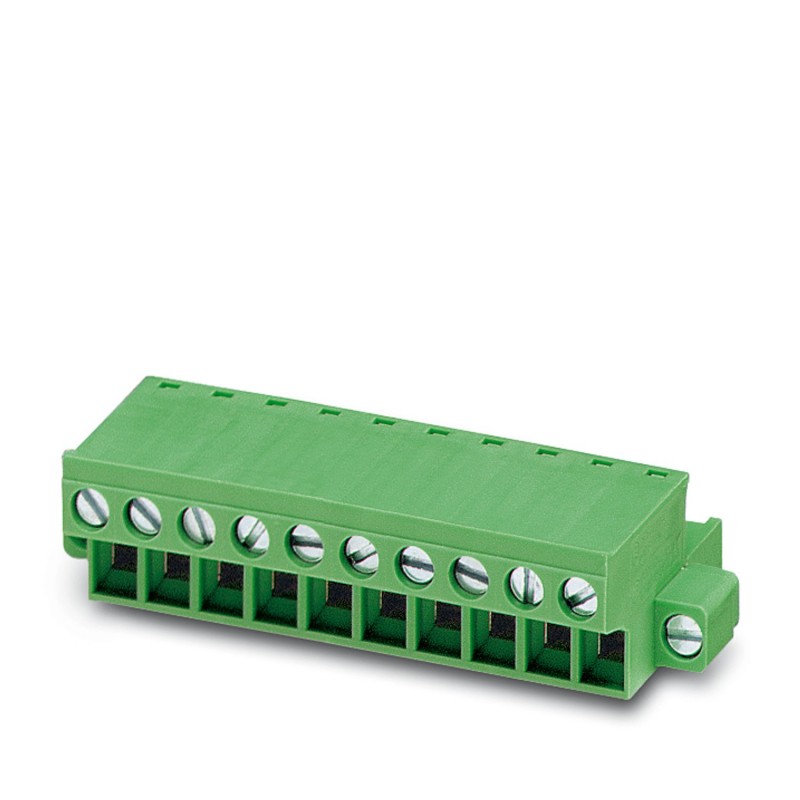

FRONT-MSTB 2,5/20-STF-5,081-20 5773866 PHOENIX CONTACT Conector para placa de circuito impresso, corrente no..
FRONT-MSTB 2,5/20-STF-5,081-20
5773866
PHOENIX_CONTACT
50
Conector para placa de circuito impresso, corrente nominal: 12 A, tensão de teste (III/2): 320 V, número de polos: 20, passo: 5,08 mm, tipo de conexão: Conexão por rosqueamento frontal, cor: verde, superfície de contato: Estanho
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 20, número de linhas: 1, número de polos: 20, número de conexões: 20, família de artigos: FRONT-MSTB 2.5/.. -STF, passo: 5,08 mm, tipo de conexão: Conexão por parafuso frontal, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão do driver/placa de circuito impresso: 0 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: COMBICON MSTB 2.5, travamento: Travamento por parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: em caixa
Conector de PCB, seção transversal nominal: 2,5 mm2, cor: verde, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Plugue, número de potenciais: 20, número de linhas: 1, número de posições: 20, número de conexões: 20, linha de produtos: FRONT-MSTB 2,5/.. - STF, passo: 5,08mm, método de conexão: Conexão do parafuso frontal, formato da cabeça do parafuso: ranhura em L, direção de conexão condutor/PCB: 0°, clipe de travamento: - Clipe de travamento, sistema de plugue: COMBICON MSTB 2.5, travamento: Mecanismo de travamento por parafuso, montagem: Flange de rosca, tipo de embalagem: embalado em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Conector para placa de circuito impresso, corrente nominal: 12 A, tensão de teste (III/2): 320 V, número de polos: 20, passo: 5,08 mm, tipo de conexão: Conexão por rosqueamento frontal, cor: verde, superfície de contato: Estanho
Dados comerciais
| Código do pedido | 5773866 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| GTIN | 4046356151702 |
| Peso por unidade (exclusive embalagem) | 49,900 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 27,2 mm |
|---|---|
| Largura [ w ] | 111,4 mm |
| Altura [ h ] | 15 mm |
| Medida do passo | 5,08 mm |
| Medida a | 96,52 mm |
Geral
| Família de produtos | FRONT-MSTB 2,5/..-STF |
|---|---|
| Número de pólos | 20 |
| Tipo de conexão | Conexão por rosqueamento frontal |
| Tensão de dimensionamento (III/3) | 250 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 12 A |
| Bitola nominal | 2,5 mm² |
Dados de conexão
| Perfil do condutor rígido mín. | 0,34 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1 mm² |
| AWG conforme UL/CUL mín | 30 |
| AWG conforme UL/CUL máx | 12 |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|---|
| CSA |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 20 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.34 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
