Ver maior

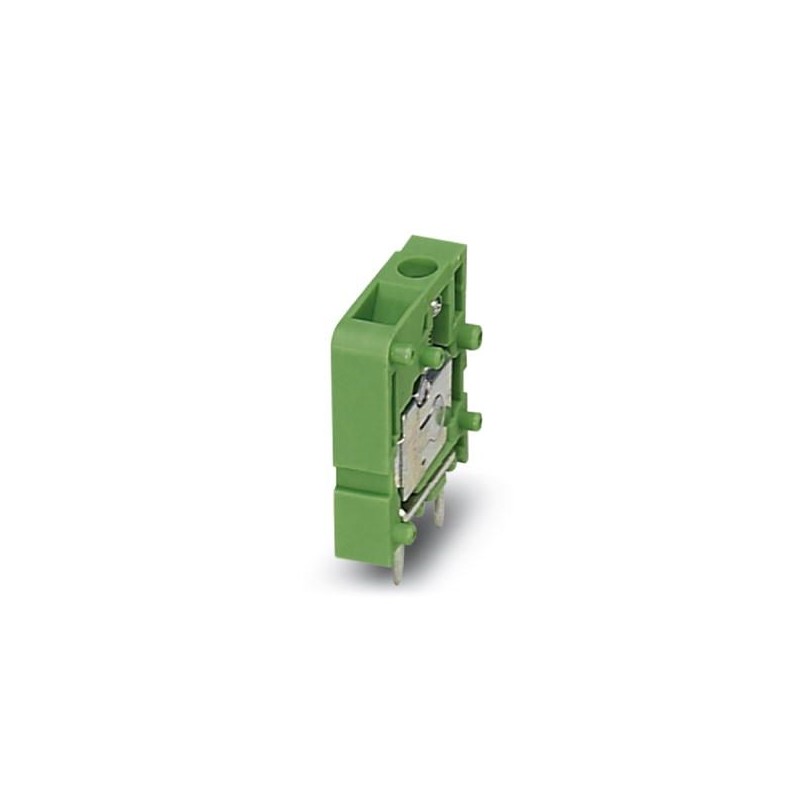

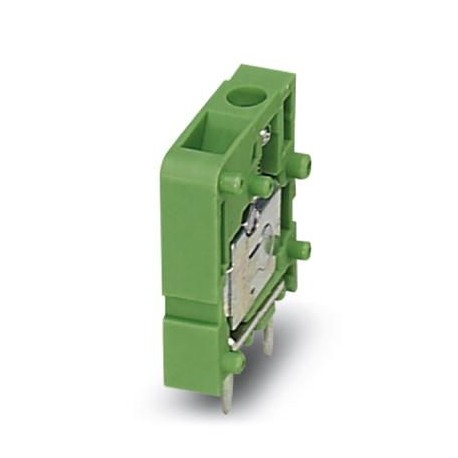

FRONT 2,5-V/SA10/ 8BUBS17-10SO 1888535 PHOENIX CONTACT Do PWB bloco terminal
FRONT 2,5-V/SA10/ 8BUBS17-10SO
1888535
PHOENIX_CONTACT
10
Do PWB bloco terminal
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, oitocentos e oitenta e oito mil quinhentos trinta e cinco |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, trezentos e quarenta e um mil trezentos e doze |
| Peso por Peça (excluindo embalagem) | 28.020 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Propriedades do Item
| Breve descrição do artigo | Do PWB bloco terminal |
|---|---|
| Gama de artigos | FRENTE 2,5-V/SA10 |
| Campo | 5 mm |
| Número de posições | Oito |
| Método de ligação | Frente conexão a parafuso |
| Rosca de parafuso | M2,5 |
| Tipo de montagem | Onda de solda |
| Layout de pino | Linear de dupla fixação |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Capacidade de conexão
| Condutor de seção transversal do sólido | 0,2 mm2 2,5 mm2 ... |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal AWG / kcmil | 24 14 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,25 mm2 ... 1,5 mm2 |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,25 mm2 ... 1,5 mm2 |
| 2 condutores com a mesma seção transversal, sólido | 0,2 mm2 ... 0,75 mm2 |
| 2 condutores com a mesma seção transversal, flexível | 0,2 mm2 ... 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico | 0,25 mm2 ... 0,34 mm2 |
| Comprimento de decapagem | 9 mm |
| Torque | 0,4 Nm 0,5 Nm ... |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | hot-dip estanho |
| Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
| A superfície do Metal de solda área (camada superior) | Estanho (4 - 8 µm Sn) |
Material de dados - habitação
| Material isolante | PA |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
| Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
| Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Dimensões do produto
| Desenho Dimensional | |
|---|---|
| Comprimento [ l ] | 18,5 mm |
| Altura [ h ] | 31 mm |
| Campo | 5 mm |
| Altura (sem solda pinos) | 20 mm |
| Solda do pino [P] | 3,5 mm |
| Pin espaçamento | 10 mm |
| Pin dimensões | 0,8 x 0,8 mm |
| Dimensão um | 35 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Dez |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C |
Rescisão e o método de conexão
| Teste para condutor de danos e desaperto | IEC 60999-1:1999-11 |
|---|---|
| Teste passado |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| Teste passado | |
| Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
| 0,2 mm2 / flexível / > 10 N | |
| 2,5 mm2 / flexível / > 50 N | |
| 2,5 mm2 / sólido / > 50 N |
Testes elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Ar e folgas de distâncias
| Material isolante grupo | Eu |
|---|---|
| Tensão | 250 V |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de isolamento nominal (II/2) | 630 V |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
