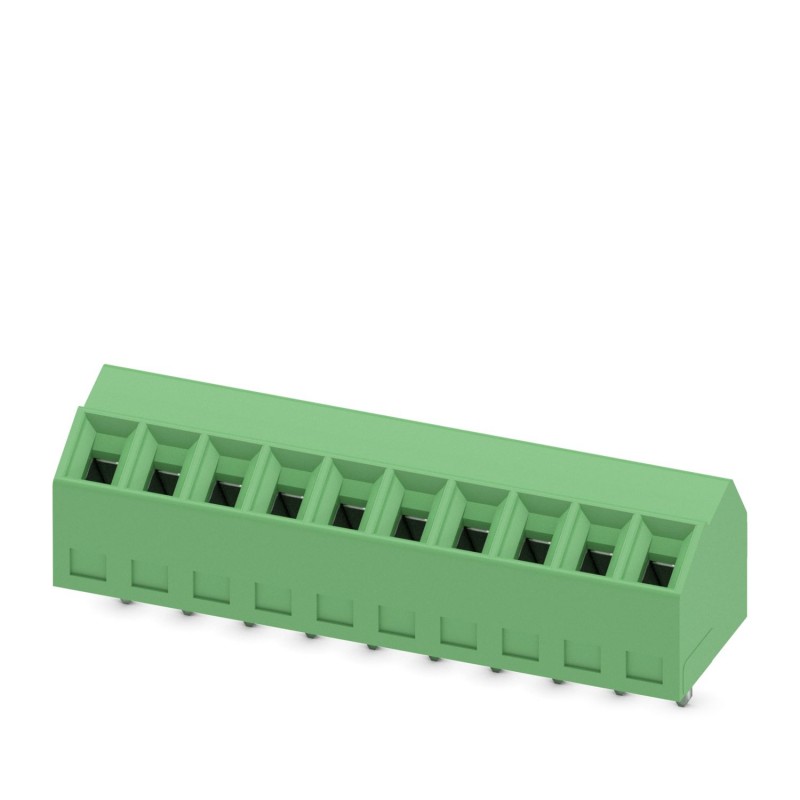

SMKDS 1/ 8-3,5 BD:NZ 26937-2 1706367 PHOENIX CONTACT PCB terminal block
SMKDS 1/ 8-3,5 BD:NZ 26937-2
1706367
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
PCB terminal block
Régua de terminais para placa de circuito impresso, corrente nominal: 10 A, tensão nominal (III/2): 200 V, seção transversal nominal: 1 mm², número de potenciais: 8, número de linhas: 1, número de polos por linha: 8, família de artigos: SMKDS 1, passo: 3,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação por parafuso: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 35 °, cor: verde, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Bloco de terminais da PCB, corrente nominal: 10 A, tensão de dimensionamento (III/2): 200 V, seção transversal nominal: 1 mm2, número de potenciais: 8, número de linhas: 1, número de polos por fileira: 8, série de produtos: SMKDS 1, passo: 3,5 mm, tipo de conexão: Conexão por parafuso com gaiola, forma de conexão por parafuso: Slot longitudinal L, montagem: Soldagem por onda, direção de conexão condutor/placa: 35°, Cor: Verde, Distribuição dos pinos: Pino linear, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, Tipo de embalagem: em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲PCB terminal block, nominal current: 10 A, nom. voltage: 200 V, pitch: 3.5 mm, number of positions: 8, connection method: Screw connection with tension sleeve, mounting: Wave soldering, conductor/PCB connection direction: 35 °, color: green
Vantagens para si
Dados comerciais
| Chave de encomenda | 1706367 |
|---|---|
| Quantidade de embalagem | 50 UNID |
| Quantidade mínima de encomenda | 50 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4046356033121 |
| Peso por unidade (exclusive embalagem) | 4,280 g |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
General
| Range of articles | SMKDS 1 |
|---|---|
| Rated surge voltage (III/3) | 2.5 kV |
| Rated surge voltage (III/2) | 2.5 kV |
| Rated surge voltage (II/2) | 2.5 kV |
| Rated voltage (III/3) | 160 V |
| Rated voltage (III/2) | 200 V |
| Rated voltage (II/2) | 400 V |
| Connection in acc. with standard | EN-VDE |
| Nominal current IN | 10 A |
| Nominal cross section | 1 mm² |
| Solder pin surface | Sn |
| Stripping length | 5 mm |
| Number of positions | 8 |
| Screw thread | M2 |
| Tightening torque, min | 0.22 Nm |
| Tightening torque max | 0.25 Nm |
Connection data
| Conductor cross section AWG min. | 26 |
|---|---|
| Conductor cross section AWG max. | 16 |
| 2 conductors with same cross section, solid min. | 0.14 mm² |
| 2 conductors with same cross section, solid max. | 0.5 mm² |
| 2 conductors with same cross section, stranded min. | 0.14 mm² |
| 2 conductors with same cross section, stranded max. | 0.2 mm² |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 13 mm |
| Número de conexões elétricas (EF008252) | 8 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 200 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
