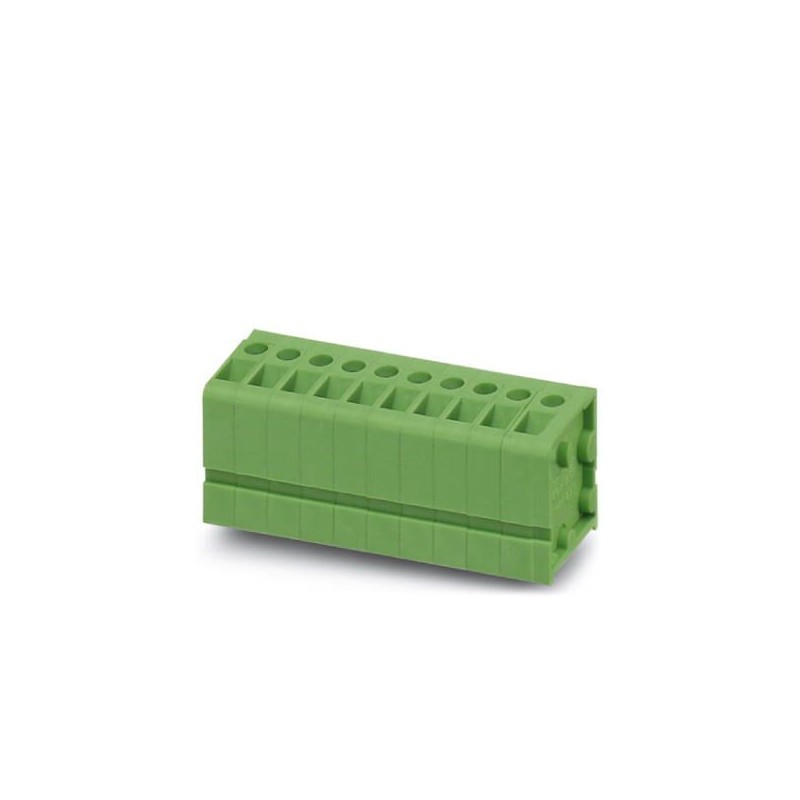

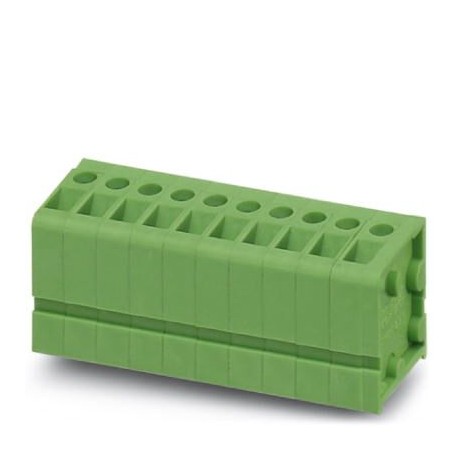

FRONT 2,5-V/SA 5-18 RZBUBKBD 1775042 PHOENIX CONTACT Borne para placa de circuito impresso
FRONT 2,5-V/SA 5-18 RZBUBKBD
1775042
PHOENIX_CONTACT
10
Borne para placa de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e setenta e cinco mil, quarenta e dois |
|---|---|
| Embalagem da unidade | Um |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, quatrocentos e noventa e sete mil duzentos e vinte |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
Voltar ao topo
Propriedades do Item
| Breve descrição do artigo | Do PWB bloco terminal |
|---|---|
| Gama de artigos | FRENTE 2,5-V/SA 5 |
| Campo | 5 mm |
| Número de posições | Dezoito |
| Método de ligação | Frente conexão a parafuso |
| Rosca de parafuso | M2,5 |
| Tipo de montagem | Onda de solda |
| Layout de pino | Linear de dupla fixação |
| Número de níveis | Um |
| Número de conexões | Dezoito |
| Número de potenciais | Dezoito |
Parâmetros elétricos
| Corrente Nominal | 24 A |
|---|---|
| Nom. tensão | 400 V |
| Tensão nominal | 250 V |
| Tensão nominal (III/2) | 400 V |
| Tensão nominal (II/2) | 630 V |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
Capacidade de conexão
| Método de ligação | Frente conexão a parafuso |
|---|---|
| pluggable | Sim |
| Condutor de seção transversal do sólido | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal AWG / kcmil | 24 14 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,25 mm2 ... 1,5 mm2 |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,25 mm2 ... 1,5 mm2 |
| 2 condutores com a mesma seção transversal, sólido | 0,2 mm2 ... 0,75 mm2 |
| 2 condutores com a mesma seção transversal, flexível | 0,2 mm2 ... 0,75 mm2 |
| 2 condutores com a mesma seção transversal, flexível, com virola, sem manga de plástico | 0,25 mm2 ... 0,34 mm2 |
| Comprimento de decapagem | 9 mm |
| Torque | 0,4 Nm 0,5 Nm ... |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | hot-dip estanho |
| Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
| A superfície do Metal de solda área (camada superior) | Estanho (4 - 8 µm Sn) |
Material de dados - habitação
| Cor do alojamento | azul (5015) |
|---|---|
| Material isolante | PA |
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
| Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
| Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Dimensões do produto
| Desenho Dimensional |  |
|---|---|
| Comprimento [ l ] | 18,5 mm |
| Campo | 5 mm |
| Altura (sem solda pinos) | 20 mm |
| Solda do pino [P] | 3,5 mm |
| Pin espaçamento | 5 mm |
| Pin dimensões | 0,8 x 0,8 mm |
| Dimensão um | 85 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Dez |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C A 100 °C (Dependendo da capacidade de transporte de corrente/desclassificação da curva) |
Rescisão e o método de conexão
| Teste para condutor de danos e desaperto | IEC 60999-1:1999-11 |
|---|---|
| Teste passado |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| Teste passado | |
| Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
| 0,2 mm2 / flexível / > 10 N | |
| 2,5 mm2 / flexível / > 50 N | |
| 2,5 mm2 / sólido / > 50 N |
Testes elétricos
| Corrente nominal | 24 A |
|---|---|
| Condutor de seção transversal | 2,5 mm2 |
| Tensão nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Ar e folgas de distâncias
| E folgas de distâncias | IEC 60664-1:2007-04 |
|---|---|
| Especificação | IEC 60664-1:2007-04 |
| Distância mínima - não homogêneas campo (III/3) | 3 mm |
| Distância mínima - não homogêneas campo (III/2) | 3 mm |
| Distância mínima - não homogêneas campo (II/2) | 3 mm |
| Mínima distância de fuga de valor (III/3) | 3.2 mm |
| Mínima distância de fuga de valor (III/2) | 3 mm |
| Mínima distância de fuga de valor (II/2) | 3.2 mm |
Teste de vibração
| Especificação | IEC 60068-2-6:2007-12 |
|---|---|
| Resultado | Teste passado |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 - de 60,1 Hz) |
| Duração do teste por eixo | 2.5 h |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss
| eCl@ss 4.0 | Vinte e sete milhões cento e quarenta e um mil cento e onze |
|---|---|
| eCl@ss 4.1 | Vinte e sete milhões cento e quarenta e um mil cento e nove |
| eCl@ss 5.0 | Vinte e sete milhões cento e quarenta e um mil cento e noventa |
| eCl@ss 5.1 | Vinte e sete milhões, duzentos e sessenta e um mil e cem |
| eCl@ss 6.0 | Vinte e sete milhões, duzentos e sessenta e um mil e cem |
| eCl@ss 7.0 | Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um |
| eCl@ss 8.0 | Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um |
| eCl@ss 9.0 | Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um |
UNSPSC
| UNSPSC 6.01 | Trinta milhões, duzentos e onze mil oitocentos e um |
|---|---|
| UNSPSC 7.0901 | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| UNSPSC 11 | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| 12.01 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| 13.2 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| UNSPSC 19.0 | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
