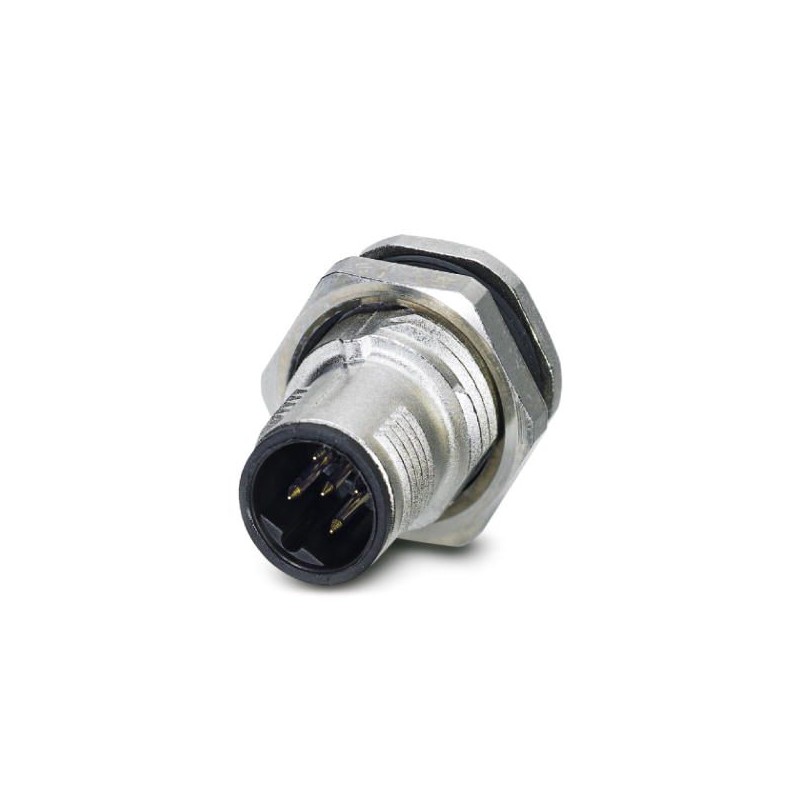

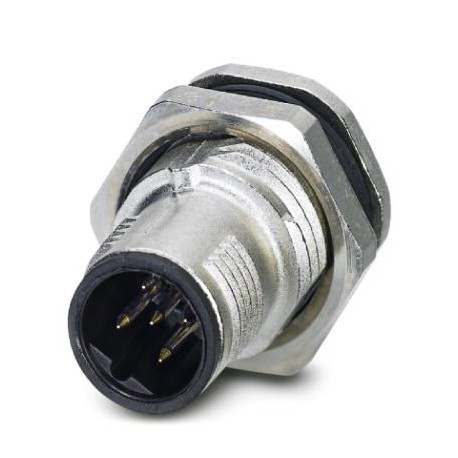

SACC-DSI-M12MSB-5CON-M16 1441781 PHOENIX CONTACT Passagem de parede
SACC-DSI-M12MSB-5CON-M16
1441781
PHOENIX_CONTACT
20
Passagem de parede
Conecte. ficha. para ser apar. parede de poster, 5 pólos, Conector macho, M12, codificação: B, Montagem traseira, M16 x 1,5, Pinos de solda, Produto alternativo de acordo com RoHS II, sem exceção 6c (Pb< 0,1%) código do item: 1239737
Conectores > Condutor circular, de montagem (circuito impresso)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1441781 |
|---|---|
| Quantidade de embalagem (VPE) | 20 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 250 (C-2-2013) |
| GTIN | 4046356533980 |
| Peso por unidade (exclusive embalagem) | 14,300 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (sem acionamento mecânico) | |
| Grau de proteção | IP67 |
Geral
| Nota | Os dados elétricos e mecânicos indicados pressupõem um par de conectores corretamente bloqueados e montados. No caso de o conector estar desbloqueado e existir o perigo de impurezas, ele deve ser fechado com uma tampa de proteção >IP54. Também devem ser consideradas as influências por fios, cabos ou a montagem de placas de circuito impresso. |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 60 V |
| Tensão de choque de dimensionamento | 1,5 kV |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | B - inverso |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Pinos de solda |
| Ciclos de encaixe | > 100 |
| Torque de aperto | 3 Nm ... 4 Nm (Do lado da instalação) |
| Tipo de montagem | Montagem posterior de painel M16 x 1,5 com porca plana |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PA 6.6 |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | NBR |
Linha
| Normas/disposições | Conector de encaixe M12 IEC 61076-2-101 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Cabo, disposição fixa) |
| -25 °C ... 85 °C (Cabo, disposição móvel) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 5 |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensão especificada de funcionamento (EF000228) | 60 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Material da superfície de contato (EF004020) | Dourado |
| Material da caixa protetora (EF001596) | Plástico |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP67 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1441781-SACC-DSI-M12MSB-5CON-M16 | 126 Kbytes |
|
