> PHOENIX_CONTACT>Trabtech (TT)>FLT-SEC-ZP-3S-255/12,5 1032207 PHOENIX CONTACT Tipo de combinação de 1/2 dispositivo de proteção
Produto anterior Próximo produto

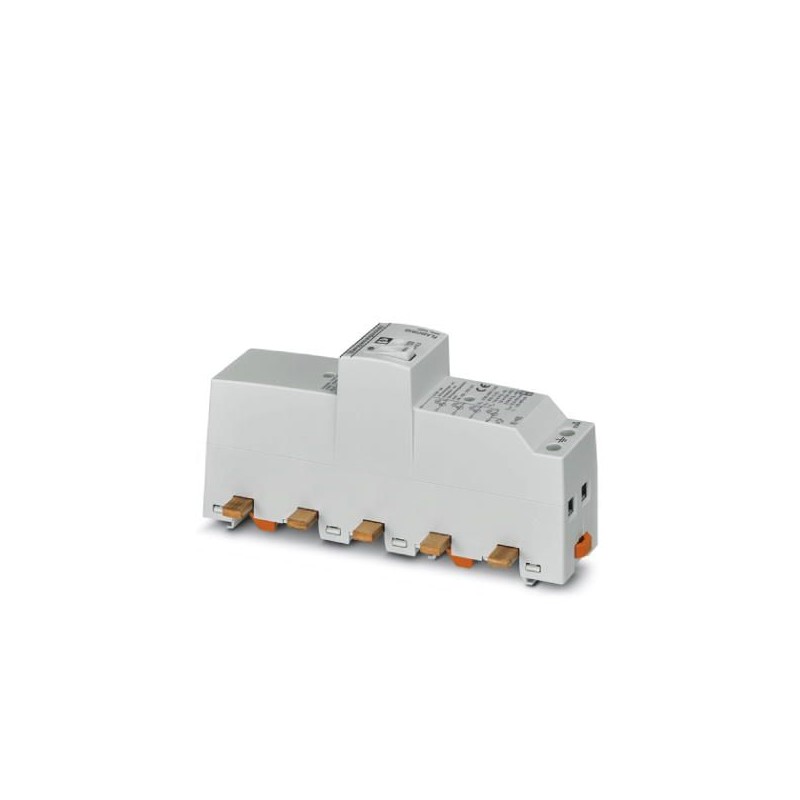

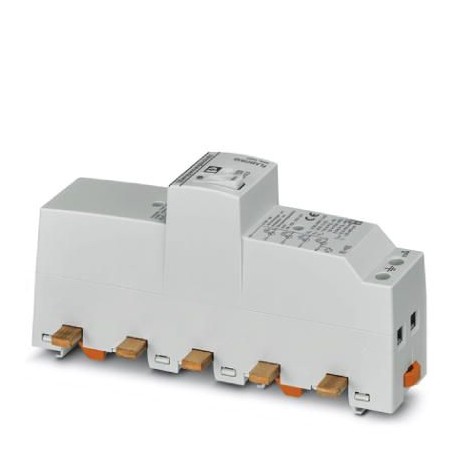

FLT-SEC-ZP-3S-255/12,5 1032207 PHOENIX CONTACT Tipo de combinação de 1/2 dispositivo de proteção Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FLT-SEC-ZP-3S-255/12,5 1032207 PHOENIX CONTACT Tipo de combinação de 1/2 dispositivo de proteção

FLT-SEC-ZP-3S-255/12,5

1032207

PHOENIX_CONTACT

Tipo de combinação de 1/2 dispositivo de proteção

Pára-raios, de acordo com o tipo 1/classe I, para redes de alimentação trifásicas com N e PE separados (L1, L2, L3, PE, N). Para a conexão de proteção contra raios equipotenciais de acordo com as classes de proteção contra raios III e IV. Para montagem em sistemas de barramento de 40 mm.

Mais detalhes


Aterramento, proteção contra raios e sobretensões > Pára-raios para a técnica energética

Trabtech (TT)

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chave De Dados Comerciais

OrderkeyUm milhão trinta e dois mil duzentos e sete
Embalagem da unidade1 pc
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos trinta e seis mil quatrocentos e quinze
Peso por Peça (excluindo embalagem)825.800 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e três mil, noventa
País de origemDE (Alemanha)

Dimensões

Altura223.2 mm
Largura47 mm
Profundidade110.7 mm
Distância Horizontal2.6 Div.

Condições ambientais

Grau de proteçãoIP30 (Instalado)
Temperatura ambiente (operação)-40 °C A 80 °C
Ambiente temperatura de armazenamento/transporte)-40 °C A 80 °C
Altitude≤ 6000 m (nn (acima do nível médio do mar))
Admissível umidade (operação)5 % a 95 %

Geral

IEC teste de classificaçãoI + II
T1 + T2
PT tipoT1 + T2
IEC sistema de fornecimento de energiaTN-S
TT
Modo de protecçãoL-N
L-PE
N-PE
Tipo de montagemBarramento de 40 mm
Corcinza claro RAL 7035
Material da carcaçaPA 6.6-PE
PC
Grau de poluiçãoDois
Classificação de inflamabilidade de acordo com UL 94V-0
TipoBarramento do módulo, de uma peça de
Número de posiçõesQuatro
Proteção contra surtos de mensagem de falhaóptica

Proteção de circuito

Tensão Nominal UN230/400 V AC (TN-S)
230/400 V AC (TT)
Frequência Nominal fN50 Hz (60 Hz)
Tensão contínua máxima UC255 V AC
Corrente Residual euPE≤ 5 µA
Nominal corrente de descarga eun(8/20) µs (L-N)20 kA
Nominal corrente de descarga eun(8/20) µs (L-PE)20 kA
Nominal corrente de descarga eun(8/20) µs (N-PE)80 kA
De impulso de corrente de descarga (10/350) µs (L-N), carregue6.25 Como
De impulso de corrente de descarga (10/350) µs (L-N), energia específica39 kJ/Ω
De impulso de corrente de descarga (10/350) µs (L-N), o pico de corrente de valor euimp12.5 kA
De impulso de corrente de descarga (10/350) µs (L-PE), carga6.25 Como
De impulso de corrente de descarga (10/350) µs (L-PE), a energia específica39 kJ/Ω
De impulso de corrente de descarga (10/350) µs (L-PE), o pico de corrente de valor euimp12.5 kA
De impulso de corrente de descarga (10/350) µs (N-PE), carga25 Como
De impulso de corrente de descarga (10/350) µs (N-PE), a energia específica625 kJ/Ω
De impulso de corrente de descarga (10/350) µs (N-PE), o pico de corrente de valor euimp50 kA
Siga corrente de interrupção classificação Ifi(L-N)25 kA
Siga corrente de interrupção classificação Ifi(L-PE)25 kA
Siga corrente de interrupção classificação Ifi(N-PE)100 A
Corrente de curto-circuito classificação ISCCR25 kA
Proteção de tensão nível de Up(L-N)≤ 1,5 kV
Proteção de tensão nível de Up(L-PE)≤ 2 kV
Proteção de tensão nível de Up(N-PE)≤ 1,5 kV
TOV comportamento em UT(L-N)337 V AC (5 s / suportar o modo)
442 V AC (120 min / seguro modo de falha)
TOV comportamento em UT(L-PE)442 V AC (120 min / suportar o modo)
1455 V AC (200 ms / suportar o modo)
TOV comportamento em UT(N-PE)1200 V AC (200 ms / suportar o modo)
Tempo de resposta tUm≤ 100 ns
Max. fusível de segurança com o ramo de fiação250 A (gG)

Ligação de dados

Método de ligaçãoBlocos de terminais parafuso
Rosca de parafusoM5
Torque de aperto4.5 Nm
Comprimento de decapagem18 mm
Condutor de seção transversal flexível2,5 mm2 ... 35 mm2
Condutor de seção transversal do sólido2,5 mm2 ... 35 mm2

Normas e Regulamentos

Normas/regulamentosIEC 61643-11 2011
EN 61643-11 2012

Ambiental De Conformidade Do Produto

Alcançar SVHCLevar 7439-92-1

Classificações


Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PROTECTION EN .pdf 27 Mbytes
