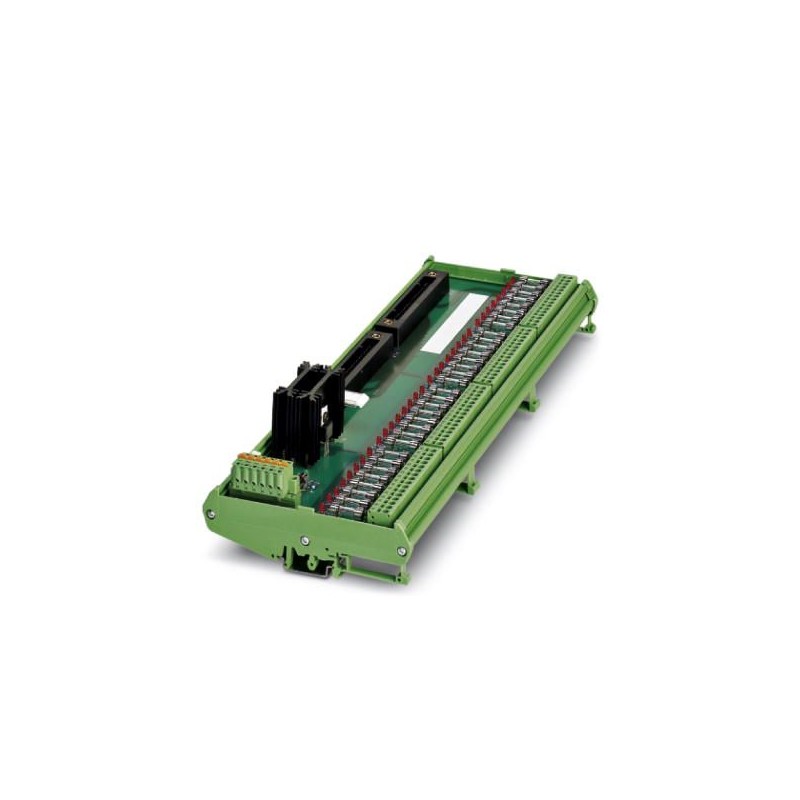

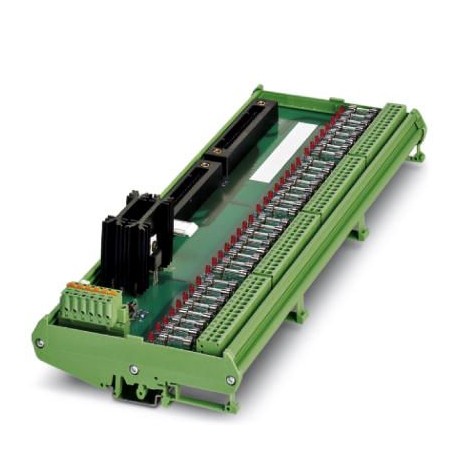

FLKM-2KS50/BFI/SPT/CS 2321813 PHOENIX CONTACT Módulo passivo
FLKM-2KS50/BFI/SPT/CS
2321813
PHOENIX_CONTACT
Módulo passivo
Módulo de interconexão para placas de E/S Yokogawa ADV 151, ADV 161, ADV 551 e ADV 561 com um fusível (5 x 20) e indicação de falha de fusível (LED) por canal. Conexão de sistema redundante.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2321813 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356340595 |
| Peso por unidade (exclusive embalagem) | 797,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Geral
| Observação | O monitoramento de tensão no módulo não funciona em combinação com os bornes fusíveis HESILED conectados a montante com indicador luminoso integrado. |
|---|---|
| Não se pode fazer uma conexão combinada de tensões SELV/ PELV e tensões de contato perigosas em canais adjacentes. | |
| Na utilização de uma tensão extra baixa de segurança/tensão extra baixa protegida ( ≤ 25 V AC ou 60 V DC) não é necessária uma proteção contra toque adicional. | |
| É cumprido um isolamento funcional de módulos adjacentes (na direção do trilho de fixação) do lado da saída. Se o nível de isolamento requerido pela aplicação for superior (isolamento básico ou reforçado), ele deve ser implementado através de medidas adequadas (p. ex. placas de separação). | |
| Tensão operacional máx. admissível | 24 V DC |
| Tensão nominal UN | 19,2 V DC ... 26,4 V DC |
| Corrente máx. admissível (por derivação) | 100 mA (Observar derating) |
| Corrente máx. admissível (todas as derivações) | 4 A (Observar derating) |
| Indicação de estado | LED vermelho |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
Dados de saída
| Denominação | |
|---|---|
| Versão do contato | 1 elemento de contato |
| Tipo de contato de comutação | Contato duplo |
| Material de contato | AgNi, ouro 5 µm |
| Tensão de comutação máxima | < 25 V AC |
| 48 V DC | |
| Tensão de comutação mínima | 5 V DC |
| Corrente máx. em regime permanente | 1 A |
| Corrente de comutação mínima | 1 mA |
| Potência de desligamento (carga ôhmica) máxima | 24 W (24 V DC) |
| 48 W (48 V DC ) | |
| 25 VA (25 V AC) | |
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa | 0,2 m² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Compatível com Yokogawa KS |
| Torque de aperto | 0,5 Nm |
| Número de conexões | 2 |
| Número de pólos | 50 |
| Nota | Cabo de sistema utilizável: Phoenix Contact YUC50, Yokogawa AKB331 |
Comando compatível
| Comando | YOKOGAWA CS3000 CentumVP |
|---|---|
| - Placa E/S adequada | ADV151 |
| ADV161 | |
| ADV551 | |
| ADV561 | |
| Comando | YOKOGAWA STARDOM |
| - Placa E/S adequada | NFDV151 |
| NFDV161 | |
| NFDV551 | |
| NFDV561 |
Normas e disposições
| Normas / Determinações | DIN EN 50178 |
|---|---|
| Tensão de isolamento nominal | 50 V DC |
| Tensão de teste | 0,5 kV |
| Isolamento | Isolamento funcional |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Conexão por terminal de mola |
| Número de polos (EF001391) | 50 |
| Tensão especificada de funcionamento (EF000228) | 24 V |
| Corrente nominal especificada (EF000227) | 0.1 A |
| Profundidade (EF000049) | 70.8 mm |
| Largura (EF000008) | 343.4 mm |
| Altura (EF000040) | 125.4 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
