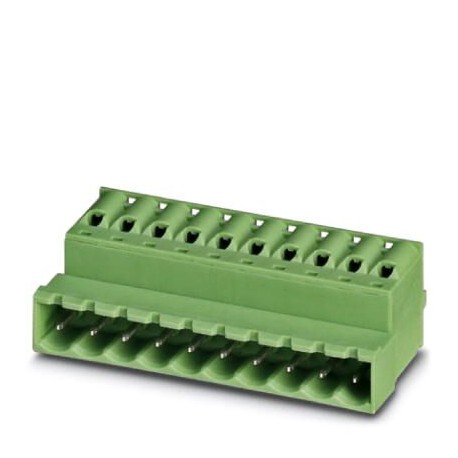

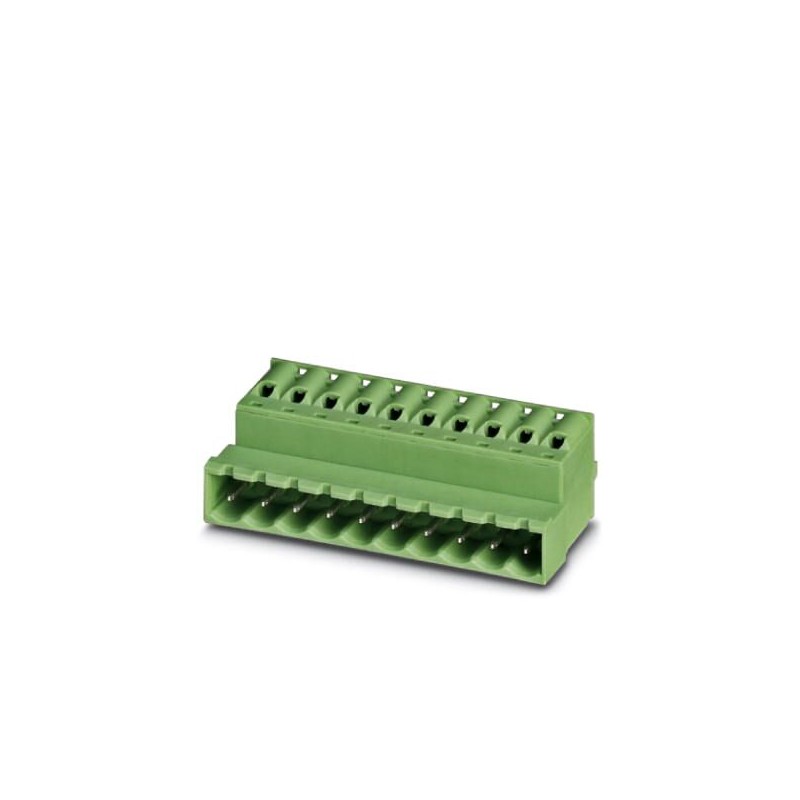

FKIC 2,5/10-ST GY BD:10-1SO 1106829 PHOENIX CONTACT PCB conector, corrente nominal: 12, a tensão nominal (II..
FKIC 2,5/10-ST GY BD:10-1SO
1106829
PHOENIX_CONTACT
1000
PCB conector, corrente nominal: 12, a tensão nominal (III/2): 320 V, nominal da seção transversal de 2,5 mm2, número de posições: 10, pitch: 5 mm, método de ligação: Push-na primavera de conexão, cor: cinza, superfície de contato: Estanho
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: cinza, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, Número de linhas: 1, Número de pólos por linha:10, família de artigos: FKIC 2.5/.. -ST, passo: 5mm, tipo de conexão: Conexão de mola push-in, direção de conexão do driver/placa de circuito impresso: 0°, Stecksystem: CLASSIC COMBICON, Travamento: sem, tipo de embalagem: caixa
PCB connector, nominal current: 12 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 10, pitch: 5 mm, connection method: Push-in spring connection, color: gray, contact surface: Tin
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1106829 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4063151004620 |
| Número do imposto alfandegário | 85366990 |
Item properties
| Brief article description | Printed-circuit board connector |
|---|---|
| Plug-in system | CLASSIC COMBICON |
| Type of contact | Male connector |
| Range of articles | FKIC 2,5/..-ST |
| Pitch | 5 mm |
| Number of positions | 10 |
| Connection method | Push-in spring connection |
| Number of levels | 1 |
Connection capacity
| Connection method | Push-in spring connection |
|---|---|
| pluggable | Yes |
| Conductor cross section solid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross section AWG / kcmil | 24 ... 12 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.25 mm² ... 2.5 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.25 mm² ... 2.5 mm² |
| 2 conductors with same cross section, stranded, with TWIN ferrules with plastic sleeve | 0.5 mm² ... 1.5 mm² |
| Stripping length | 10 mm |
Material data - contact
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Contact material | Cu alloy |
| Surface characteristics | hot-dip tin-plated |
| Metal surface terminal point (top layer) | Tin (5 - 7 µm Sn) |
| Metal surface contact area (top layer) | Tin (5 - 7 µm Sn) |
Material data - housing
| Insulating material | PA |
|---|---|
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| Glow wire flammability index GWFI according to EN 60695-2-12 | 850 |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 775 |
| Temperature for the ball pressure test according to EN 60695-10-2 | 125 °C |
Material data – actuating element
| Insulating material | PBT |
|---|---|
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
Dimensions for the product
| Dimensional drawing |  |
|---|---|
| Length [ l ] | 27 mm |
| Width [ w ] | 52 mm |
| Height [ h ] | 15 mm |
| Pitch | 5 mm |
| Height (without solder pin) | 15 mm |
| Dimension a | 45 mm |
Packaging information
| Type of packaging | packed in cardboard |
|---|---|
| Pieces per package | 50 |
| Denomination packing units | Pcs. |
Air clearances and creepage distances
| Rated insulation voltage (III/3) | 320 V |
|---|---|
| Rated insulation voltage (III/2) | 320 V |
| Rated insulation voltage (II/2) | 630 V |
| Rated surge voltage (III/3) | 4 kV |
| Rated surge voltage (III/2) | 4 kV |
| Rated surge voltage (II/2) | 4 kV |
