> PHOENIX_CONTACT>Conectores PCB>FK-MPT 0,5/ 8-ST-3,5 (VPE1000) 1932041 PHOENIX CONTACT Conector de placa de circuito impresso
Produto anterior Próximo produto

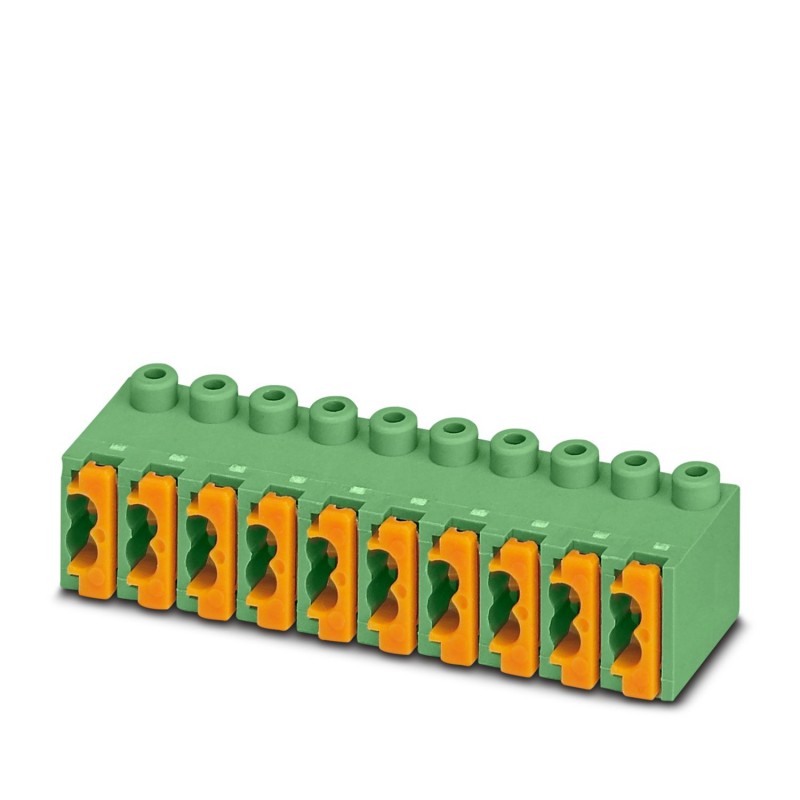

FK-MPT 0,5/ 8-ST-3,5 (VPE1000) 1932041 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FK-MPT 0,5/ 8-ST-3,5 (VPE1000) 1932041 PHOENIX CONTACT Conector de placa de circuito impresso

FK-MPT 0,5/ 8-ST-3,5 (VPE1000)

1932041

PHOENIX_CONTACT

1000

Produto sob demanda, sem reembolso.

Conector de placa de circuito impresso

Conector para placa de circuito impresso, seção nominal: 0,5 mm², cor: verde, corrente nominal: 4 A, tensão nominal (III/2): 250 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 16, família de artigos: FK-MPT 0,5/.. -ST, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, direção de conexão condutor/placa de circuito impresso: 0°, arranjo de pinos: Arranjo linear de pinos, sistema de encaixe: COMBICON PST 1.0, trava: sem, tipo de fixação: sem, tipo de embalagem: caixa

PCB connector, nominal cross section: 0.5 mm2, color: green, nominal current: 4 A, rated voltage (III/2): 250 V, contact surface: Sn, contact connection type: Socket, number of potentials: 8, number of rows: 1, number of positions: 8, number of connections: 16, product range: FK-MPT 0,5/..-ST, pitch: 3.5 mm, connection method: Push-in spring connection, conductor/PCB connection direction: 0 °, pin layout: Linear pinning, plug-in system: COMBICON PST 1,0, locking: without, mounting: without, type of packaging: packed in cardboard

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $2,141.50
Preço unitário: $2.14
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePCB connector
Product familyFK-MPT 0,5/..-ST
Product lineCOMBICON Connectors XS
Number of positions8
Pitch3.5 mm
Number of connections16
Number of rows1
Number of potentials8
Mounting flangewithout
Pin layoutLinear pinning
Data management status
Article revision02
Electrical properties
Nominal current IN4 A
Nominal voltage UN250 V
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)250 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
Connection data
Interlock
Locking typewithout
Mounting flangewithout
Conductor connection
Connection methodPush-in spring connection
Conductor/PCB connection direction0 °
Conductor cross section rigid0.12 mm² ... 0.5 mm²
Conductor cross section AWG26 ... 20
Stripping length6.5 mm
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (5 - 7 µm Sn)
Metal surface terminal point (middle layer)Nickel (2 - 3 µm Ni)
Metal surface contact area (top layer)Tin (5 - 7 µm Sn)
Metal surface contact area (middle layer)Nickel (2 - 3 µm Ni)
Material data - housing
Color (Housing)green (6021)
Insulating materialPBT
Insulating material groupIIIa
CTI according to IEC 60112225
Flammability rating according to UL 94V0
Material data – actuating element
Color (Actuating element)orange (2003)
Dimensions
Dimensional drawingedyvovzxrs.jpg
Pitch3.5 mm
Width [w]28.5 mm
Height [h]8.5 mm
Length [l]9.5 mm
Mounting
Pin layoutLinear pinning
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Electrical tests
Air clearances and creepage distances
SpecificationIEC 60664-1:2007-04
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 225
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2.5 mm
Rated insulation voltage (III/2)250 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)2.5 mm
Rated insulation voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)2.5 mm
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1932041 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de polos (EF001391) 16
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 3.5 mm
Dimensão das conexões (EF006827) 3.5 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 4 A
Tensão especificada de funcionamento (EF000228) 250 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção da ligação de cabo rígido (EF007337) 0.12 mm²
Acabamento da conexão elétrica (EF003961) Conexão por terminal de mola
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Outro
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Verde
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
