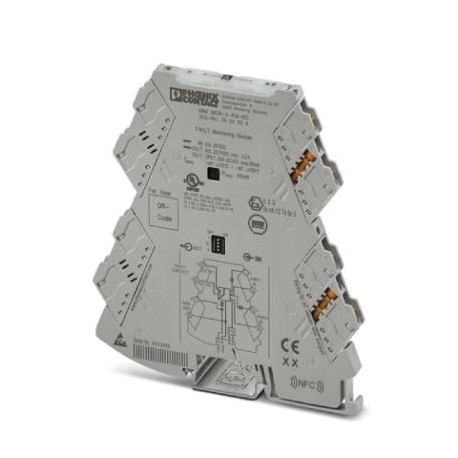

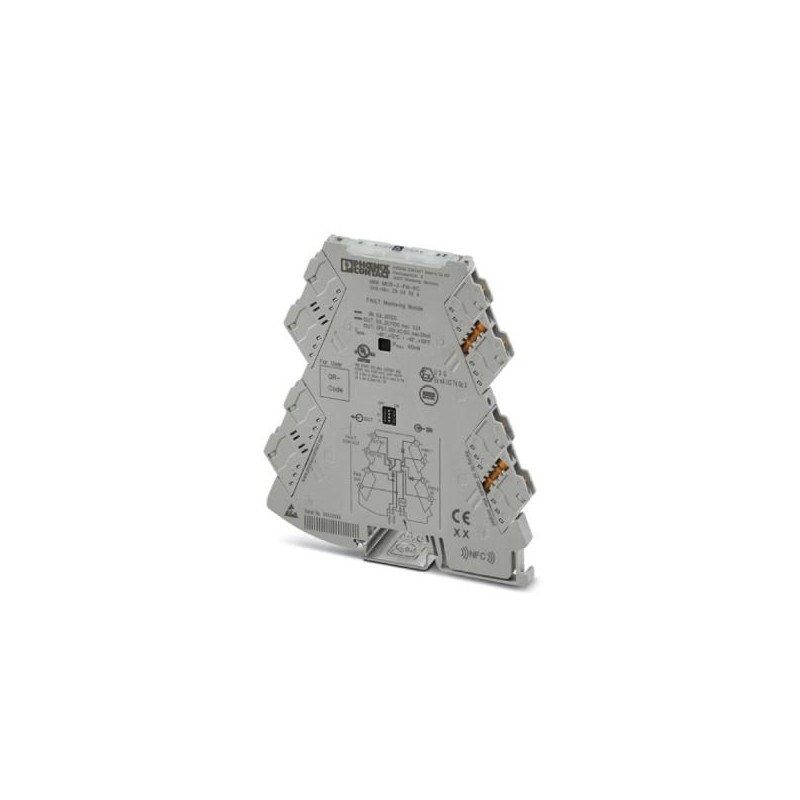

MINI MCR-2-FM-RC 2904504 PHOENIX CONTACT Componente de monitoração
MINI MCR-2-FM-RC
2904504
PHOENIX_CONTACT
Componente de monitoração
Módulo de monitoramento de falhas com tecnologia de conexão plug-in para avaliar e relatar erros do sistema de monitoramento coletivo de falhas e monitorar tensões de alimentação. Sinalização de erro usando um contato NF. Tecnologia de conexão a parafuso, configuração padrão
Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904504 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 104 (C-5-2017) |
| GTIN | 4046356857406 |
| Peso por unidade (exclusive embalagem) | 109,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Descrição da entrada | Entrada de tensão para supervisão de redundância |
|---|---|
| Quantidade de entradas | 1 |
| Sinal de entrada tensão | 9,9 V DC ... 30 V DC |
Dados de saída
| Quantidade de saídas | 1 |
|---|---|
| Sinal de saída tensão | 9,6 V DC ... 29,7 V DC |
| máx. corrente de saída | 3,2 A |
Saída de comando
| Denominação saída | Saída de ligação |
|---|---|
| Tensão de comutação máxima | 30 V DC |
| Corrente de comutação máxima | 50 mA |
Alimentação
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
|---|---|
| Máximo consumo de energia | < 16 mA (com 24 V DC) |
| Consumo de corrente | < 410 mW (com 24 V DC) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 1,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Geral
| Coeficiente de temperatura máximo | < 0,01 %/K |
|---|---|
| Tensão de teste | 1500 V AC (50 Hz, 1 min) |
| Indicação de estado | LED amarelo (saída de comutação) |
| Isolação galvânica | Isolamento básico conforme EN 61010 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 50 V AC/DC (efetivo) |
| Tensão de ensaio da entrada/saída | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificado de navegação | DNV GL 14445-15HH |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Normas / Determinações | EN 61000-4-2 |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | Isolamento básico conforme EN 61010 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.127371392eCl@ss 5.027379201eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027379201
| Característica | Valor |
|---|---|
| Tipo de acessório/peça de reposição (EF000215) | Outro |
| Acessório (EF013236) | Sim |
| Peça de substituição (EF013237) | Não |
