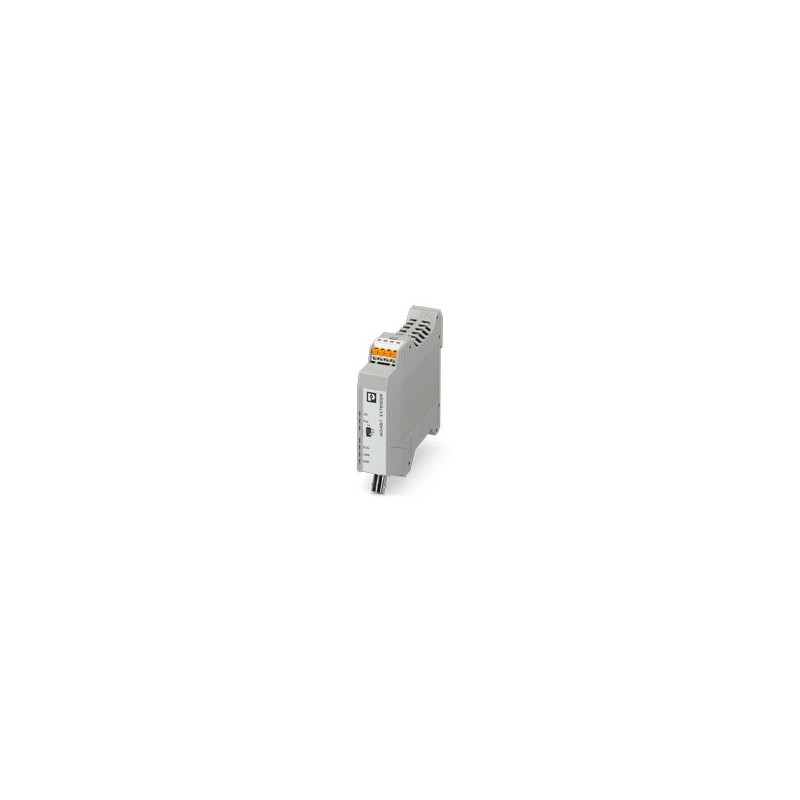

EXTENDER 1010 ETH COAX-G 1319319 PHOENIX CONTACT Extensor Gigabit Ethernet, expansão da rede com cabo coaxia..
EXTENDER 1010 ETH COAX-G
1319319
PHOENIX_CONTACT
Extensor Gigabit Ethernet, expansão da rede com cabo coaxial de até 1 quilômetro e largura de banda de até 1 GBit/s, função Power over Link (PoL) para fornecimento de tensão a outros dispositivos via cabo coaxial
Material de instalação de redes de telecomunicações DNT / FNT > Módulo para componente de rede ativo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Extensores Ethernet |
| MTTF | 324 anos (padrão SN 29500, temperatura 25°C, ciclo de trabalho 21%) |
| 151 anos (padrão SN 29500, temperatura 40°C, ciclo de trabalho 34,25%) | |
| 62 anos (padrão SN 29500, temperatura 40°C, ciclo de trabalho 100%) | |
| Propriedades de isolamento | |
| Grau de poluição | 2 |
Propriedades do sistema
| Funcionalidade | |
| Funcionalidade básica | Extensores Gigabit Ethernet de acordo com ITU G.9960 |
Propriedades Elétricas
| Separação galvânica | VCC (US+GND) // Ethernet (PoE) // G.hn (sem PoL) // FE |
| Tipo de rede | Comunicação direta |
| Teste de Tensão de Dados/Interface de Energia | 1,5 kV CA (50 Hz, 1 min.) |
| Alimentação | |
| Tensão de alimentação | 18 V DC ... 57 V CC |
| Tensão de Alimentação Nominal | 24 V DC (sem PoL) |
| 48 V DC (com PoL) | |
| Consumo de energia | ≤ 7,5 W (sem PoL) |
| ≤ 37,5 W (com PoL) | |
| Circuito de Proteção | Proteção contra sobrecarga, proteção contra polaridade reversa; Proteção interna do dispositivo: 2x 5 AF, diodo serial interno |
Dados de conexão
| Seção de condutores AWG | (Convertido de acordo com IEC) |
| Alimentação | |
| Tipo de conexão | Conexão de mola push-in |
| Seção condutora flexível com biqueira, sem luva plástica | 0,2 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,2 mm² ... 2,5 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,5 mm² ... 1,5 mm² |
| Ponto terminal de linha única/rígido | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (cabos PoL conforme DIN VDE 0100, parte 523) | |
| Ponto terminal de linha única/flexível | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (cabos PoL conforme DIN VDE 0100, parte 523) | |
| Seção de arame flexível [AWG] | 24 ... 16 |
| Comprimento para ser desolado | 10 mm |
Interfaces
| Sinal | Ethernet |
| Funcionalidade básica | Extensores Gigabit Ethernet de acordo com ITU G.9960 |
| Dados: Interface Ethernet, 10/100/1000Base-T(X) de acordo com IEEE 802.3 | |
| Taxa de transmissão serial | 10/100/1000 MBit/s |
| Tipo de conexão | RJ45 fêmea, blindado |
| Número de canais | 1 |
| Comprimento de Transmissão | < 100 m (par trançado blindado) |
| Protocolos suportados | Protocolo transparente para TCP/IP, IPv4 e IPv6 |
| Dados: Interface de G.hn compatível com ITU G.9960 | |
| Velocidade de transmissão | ≤ 1000 MBit/s (dependendo da qualidade da linha de dados) |
| Tipo de conexão | Conector Fêmea BNC para Cabo Coaxial |
| Comprimento de Transmissão | ≤ 1000 m (dependendo da qualidade da linha de dados) |
| Procedimento de transmissão | QAM (Quadrature Amplitude Modulation) Procedimento de Frequência Portadora |
| Saída de energia | ≤ 91 W (com PoL) |
Dimensões
| Esquema de dimensão |  |
| Largura | 23 mm |
| altura | 101 milímetros |
| profundidade | 115 mm |
Dados Relevantes
| material | PA 6.6-FR |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
Condições ambientais e de vida
| Condições ambientais | |
| Índice de proteção | IP20 |
| Temperatura Ambiente (Serviço) | -40 °C ... 60°C (independente, não PoE) |
| -40 °C ... 55°C (Independente, PoE até 15W) | |
| -40 °C ... 50°C (independente, PoE até 30W) | |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Umidade do ar admissível (serviço) | 10 % ... 95% (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95% (sem condensação) |
Aprovações
| Ce | |
| Certificado | Conformidade CE |
| Teste de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Grupo A |
Dados da EMC
| Resistência à interferência | EN 55035 |
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/EU |
| Emissão de interferências | EN 61000-6-4, classe A, indústria de aplicação |
| Descarga Elétrica Estática | |
| Normas/Especificações | EN 61000-4-2 |
| Descarga Elétrica Estática | |
| Baixar fale conosco | ± 6 kV |
| Descarga no ar | ± 8 kV |
| Quitação indireta | ± 6 kV |
| Observação | Critério B |
| Campo eletromagnético AF | |
| Normas/Especificações | EN 61000-4-3 |
| Campo eletromagnético AF | |
| Faixa de Frequência | 80 MHz ... 3 GHz (80% de modulação de amplitude com 1 kHz) |
| Força de Campo | 10 V/m |
| Faixa de Frequência | 3 GHz ... 6 GHz (80% de modulação de amplitude com 1 kHz) |
| Força de Campo | 3 V/m |
| Observação | Critério A |
| Transitórios Rápidos (Burst) | |
| Normas/Especificações | EN 61000-4-4 |
| Transitórios Rápidos (Burst) | |
| entrada | ± 2,2 kV |
| Sinal | ± 2,2 kV (Ethernet, G.hn) |
| Sobrecorrente momentânea (surto) | |
| Normas/Especificações | EN 61000-4-5 |
| Sobrecorrente momentânea (surto) | |
| entrada | ± 0,5 kV (cabo de alimentação simétrico e sem blindagem) |
| ± 1 kV (cabo de alimentação assimétrico e sem blindagem) | |
| Sinal | ± 1 kV (Sinal Ethernet / Assimétrico: Cabo Ethernet Blindado) |
| ± 4 kV (Sinal Ethernet / Assimétrico: Fio Terra, Cabo G.hn Sem Blindagem) | |
| ± 2 kV (Sinal Ethernet/Simétrico: Fio-a-Fio, Cabo G.hn Sem Blindagem) | |
| ± 4 kV (Linhas de telecomunicações, simétricas, sem blindagem, com proteção primária) | |
| ± 1 kV (Linhas de telecomunicações simétricas, sem blindagem, sem proteção primária) | |
| Observação | Critério B |
| Distúrbios Conduzidos | |
| Normas/Especificações | EN 61000-4-6 |
| Distúrbios Conduzidos | |
| Faixa de Frequência | 0,15 MHz ... 80 MHz (80% de modulação de amplitude com 1 kHz) |
| Observação | Critério A |
| tensão | 10 V |
| Critérios | |
| Critério A | Comportamento normal do serviço dentro dos limites especificados. |
| Critério B | Alteração transitória do comportamento do serviço, que é corrigida pelo próprio dispositivo. |
assembléia
| Tipo de montagem | Montagem em trilho |
| Instruções de instalação | Para permitir a circulação de ar, monte o equipamento de forma independente a pelo menos um centímetro de distância de todos os lados do outro equipamento. |
| Posição para montagem | Vertical (trilho horizontal) |
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sim |
| Ethernet rápida (EF003536) | Não |
| Tipo de construção (EF000767) | Outro |
| Altura (EF000040) | 106.115298 mm |
| Largura (EF000008) | 22.6 mm |
| Profundidade (EF000049) | 114.8188 mm |
