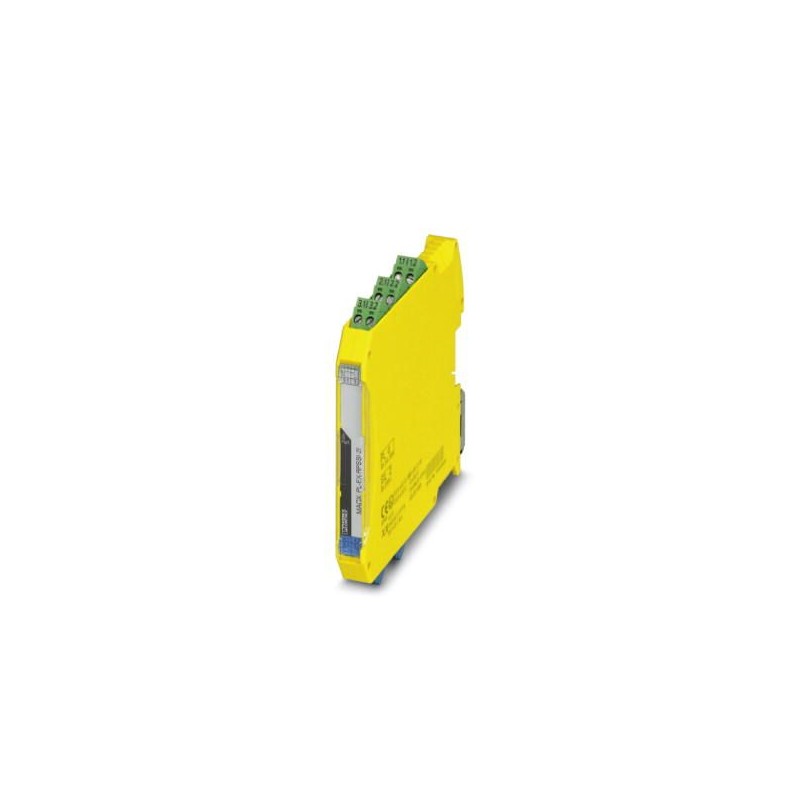

MACX PL-EX-RPSSI-2I 2904959 PHOENIX CONTACT Repetidor
MACX PL-EX-RPSSI-2I
2904959
PHOENIX_CONTACT
Repetidor
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904959 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 168 (C-5-2017) |
| GTIN | 4046356904049 |
| Peso por unidade (exclusive embalagem) | 200,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (qualquer posição de montagem) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Máx. altura de aplicação | ≤ 2000 m |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
Dados da entrada
| Entrada de sinal | Operação de amplificador de isolamento de alimentação |
|---|---|
| Sinal de entrada corrente | 4 mA ... 20 mA |
| Tensão de alimentação do transmissor | > 16 V (20 mA) |
| > 15,1 V (23 mA) | |
| Entrada de sinal | Operação de amplificador de isolamento |
| Sinal de entrada corrente | 4 mA ... 20 mA |
| Queda de tensão | ca. 3,9 V |
Dados de saída
| Saída de sinal | Operação de amplificador de isolamento de alimentação |
|---|---|
| Sinal de saída corrente | 4 mA ... 20 mA (ativo) |
| Carga/carga de saída da saída de corrente | < 450 Ω (20 mA) |
| < 380 Ω (23 mA) | |
| Ondulação de saída | < 20 mVeff |
| Comportamento da saída no caso de erro | 0 mA (Ruptura de cabo na entrada) |
| ≥ 23 mA (Curto-circuito do cabo na entrada) | |
| Saída de sinal | Operação de amplificador de isolamento |
| Sinal de saída corrente | 4 mA ... 20 mA (ativo) |
| Carga/carga de saída da saída de corrente | < 450 Ω (20 mA) |
| < 380 Ω (23 mA) | |
| Ondulação de saída | < 20 mVeff |
| Comportamento da saída no caso de erro | 0 mA (Ruptura de cabo na entrada) |
| 0 mA (Curto-circuito do cabo na entrada) |
Alimentação
| Denominação | Operação de amplificador de isolamento de alimentação |
|---|---|
| Tensão nominal de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Máximo consumo de energia | < 75 mA (24 V DC / 20 mA) |
| Dissipação de energia | < 1,45 W (24 V DC/20 mA) |
| Denominação | Operação de amplificador de isolamento |
| Faixa de tensão nominal de alimentação | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Máximo consumo de energia | < 46 mA (24 V DC / 20 mA) |
| Dissipação de energia | < 1,2 W (24 V DC/20 mA) |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
| Tipo de conexão | Conexão a parafuso |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Geral
| Número de canais | 1 |
|---|---|
| Erro de transmissão máximo | < 0,1 % (do valor final) |
| Erro de transmissão típico | < 0,05 % (do valor final) |
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Resposta ao degrau (10-90%) | 1,3 ms (com degrau 4 mA ... 20 mA, típico) |
| Indicação de estado | LED verde (tensão de alimentação PWR) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Material caixa | PA 6.6-FR |
| Cor | amarelo |
| Denominação | Entrada/saída/alimentação |
| Isolamento galvânico | 300 Veff (Tensão de isolamento nominal (categoria de sobretensão II, grau de impurezas 2, isolação segura conforme EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensão de teste) | |
| Denominação | Entrada/saída |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Entrada / alimentação |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Saída 1/saída 2 |
| Isolamento galvânico | 1,5 kV AC (50 Hz, 1 min., tensão de teste) |
| Conformidade | conforme CE, além de EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, EUA / Canadá | UL 61010 |
| SIL | 2 |
Dados técnicos de segurança
| Operação | Operação de amplificador de isolamento de alimentação |
|---|---|
| Máx. tensão de saída Uo | 25,2 V |
| Máx. corrente de saída Io | 93 mA |
| Máx. potência de saída Po | 587 mW |
| Grupo | IIC |
| máx. indutância externa Lo | 2 mH |
| máx. capacidade externa Co | 107 nF |
| Grupo | IIB |
| máx. indutância externa Lo | 4 mH |
| máx. capacidade externa Co | 820 nF |
| Máxima tensão técnica de segurança Um | 253 V AC (125 V DC) |
| Operação | Operação de amplificador de isolamento |
| Tensão de entrada Ui | ≤ 30 V |
| Corrente de entrada Ii | ≤ 150 mA |
| Indutância interna máx. Li | desprezível |
| Capacidade interna máx. Ci | desprezível |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | conforme CE, além de EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, EUA / Canadá | UL 61010 |
| Grupo | IIC |
| IIB |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2904959-MACX PL-EX-RPSSI-2I | 135 Kbytes |
|
