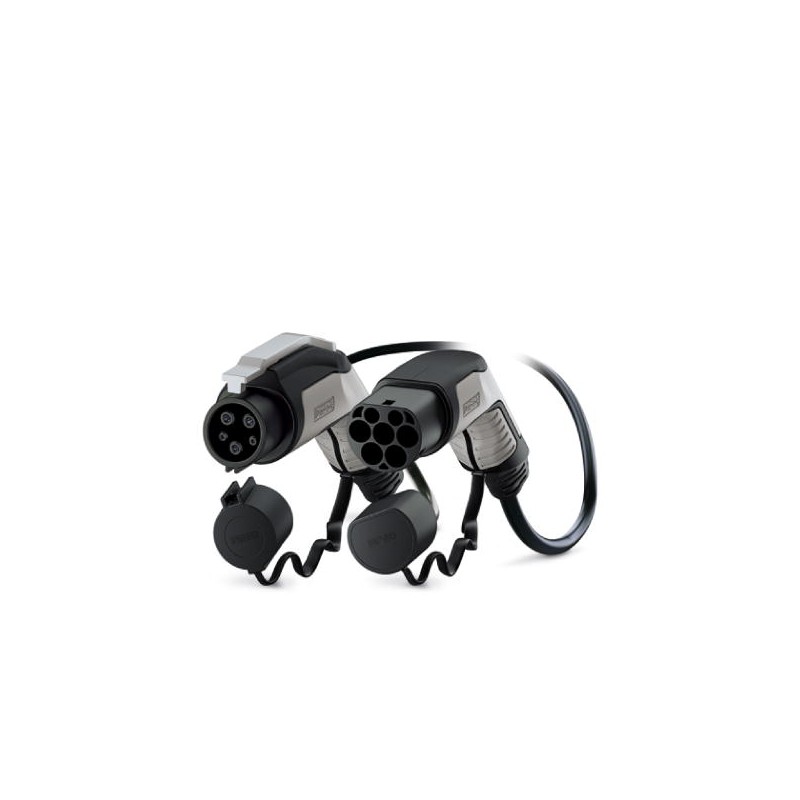

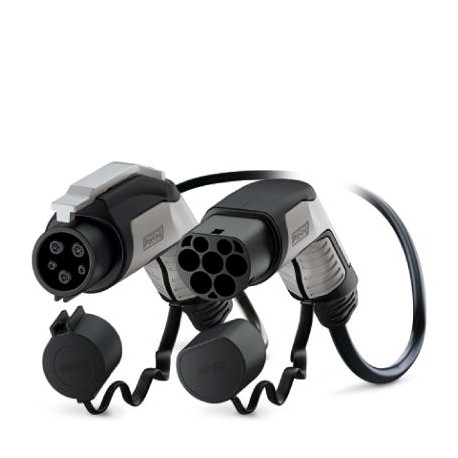

EV-TAG3PC-1AC20A-5,0M2,5ESBK01
1628027
PHOENIX_CONTACT
1
Cabos de carga AC
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1628027 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 745 (C-2-2017) |
GTIN | 4055626377391 |
Peso por unidade (exclusive embalagem) | 0,000 GRM |
Número do imposto alfandegário | 85444290 |
País de origem | DE (Alemanha) |
Tipo de produto | Condutor de carga AC móvel com conector de carga para veículos e conector de carga de infraestrutura, com tampas de proteção |
---|---|
Versão | C-Line preto / cinza |
Normas / Determinações | IEC 62196-2 |
SAE J1772 | |
Padrão de carga | Tipo 1 |
Tipo 2 | |
Modo de carga | Mode 3, Case B |
Largura do conector de carga para veículos | 58,00 mm |
---|---|
Altura do conector de carga para veículos | 151,10 mm |
Profundidade do conector de carga para veículos | 236,10 mm |
Largura do conector de carga de infraestrutura | 58,00 mm |
Altura do conector de carga de infraestrutura | 131,80 mm |
Profundidade do conector de carga de infraestrutura | 233,40 mm |
Comprimento do condutor | 5 m |
Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
Altitude máx. | 5000 m (acima do nível do mar) |
Grau de proteção | IP44 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
IP54 (Capa de proteção) |
Potência de carga máxima | 5 kW |
---|---|
Número de fases | 1 |
Número de contatos de potência | 3 (L1, N, PE) |
Contatos de potência, corrente de dimensionamento | 20 A |
Contatos de potência Tensão de dimensionamento | 250 V AC |
Número de contatos de sinal | 2 (CP, CS) |
Contatos de sinal Corrente de dimensionamento | 2 A |
Contatos de sinal Tensão de dimensionamento | 30 V AC |
Tipo de transmissão de sinais | Modulação ampliada de impulso |
Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Codificação da resistência | 480 Ω (Alavanca acionada) |
150 Ω (Alavanca não acionada) |
Linha de design | C-Line |
---|---|
Cor da caixa | preto |
Cor da frente de encaixe | preto |
Cor da área do punho | cinza |
Cor do elemento de acionamento | prata |
Cor da tampa de proteção | preto |
Variações do cliente | Sob consulta |
Material caixa | Plástico |
---|---|
Material da área do punho | Plástico macio |
Material da alavanca de acionamento | Metálica |
Material da tampa de proteção | Plástico macio |
Material da frente de encaixe | Plástico |
Classe de inflamabilidade | V0 |
Superfície do material dos contatos | Ag |
Estrutura do condutor | 3 x 2,5 mm² + 1 x 0,5 mm² |
---|---|
Normas / disposições relativas a cabos | prEN 50620 / DIN EN 50620 |
Classe dos cabos | Classe 5 |
Certificações dos cabos | VDE |
Diâmetro externo de linha | 10,2 mm ±0,3 mm |
Tipo de condutor | reto |
Revestimento externo, material | TPE-U |
Revestimento externo, cor | preto |
Raio de curvatura mínimo | 153 mm (15 x diâmetro) |
China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 5 Mbytes |
