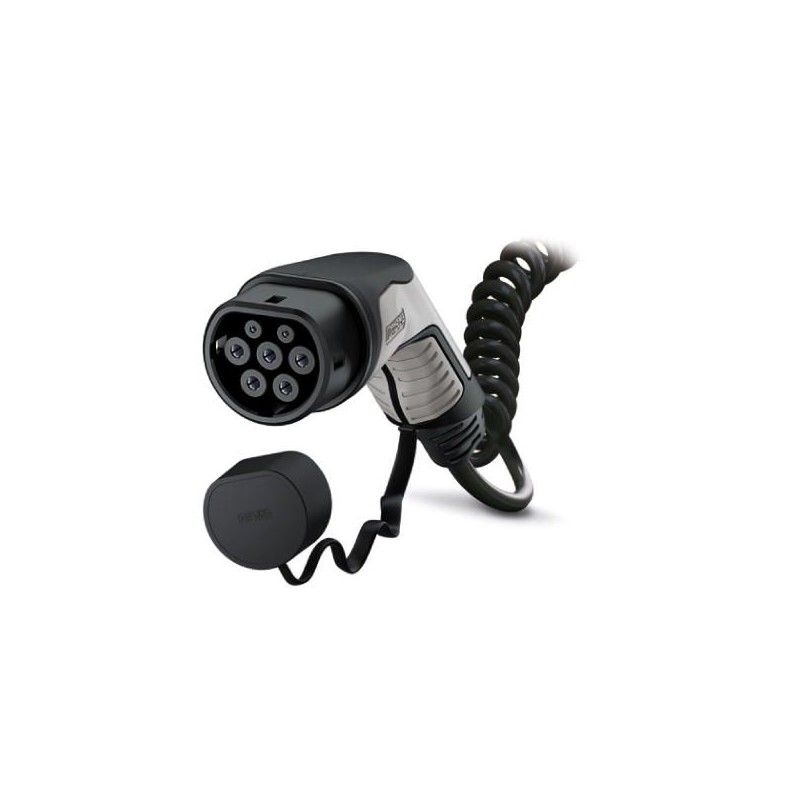

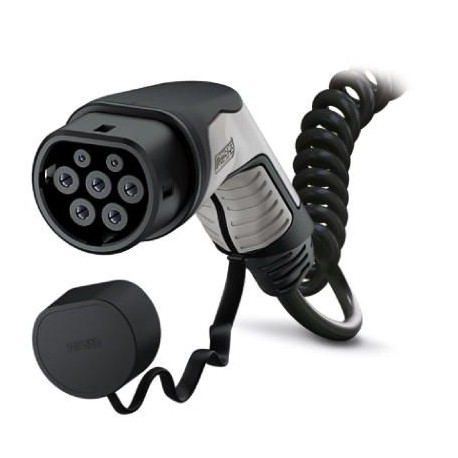

EV-T2G3C-3AC32A-4,0M6,0EHBK01 1627130 PHOENIX CONTACT Cabos de carga AC
EV-T2G3C-3AC32A-4,0M6,0EHBK01
1627130
PHOENIX_CONTACT
Cabos de carga AC
CHARX connect, cabo de carregamento CA, com conector de carregamento do veículo e extremidade do cabo aberta, Para carregamento de corrente alternada (CA) de veículos elétricos (EV) com entradas de carregamento de veículos tipo 2, Com tampa, Tipo 2, IEC62196-2, 32 A / 480 V (CA), C-Line, caixa: preto, cinza, logotipo PHOENIX CONTACT, cabo: 4 m, preta, espiral
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1627130 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 747 (C-2-2017) |
| GTIN | 4055626299440 |
| Peso por unidade (exclusive embalagem) | 4.065,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga AC com conector de carga para veículos, extremidade do condutor aberta, com tampa de proteção |
|---|---|
| Versão | C-Line preto / cinza |
| Normas / Determinações | IEC 62196-2 |
| Padrão de carga | Tipo 2 |
| Modo de carga | Mode 3, Case C |
Medidas
| Largura do conector de carga para veículos | 70,00 mm |
|---|---|
| Altura do conector de carga para veículos | 137,00 mm |
| Profundidade do conector de carga para veículos | 215,90 mm |
| Comprimento do condutor | 4 m |
| Comprimento de decapagem | 60 mm ±15 mm |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
| IP54 (Capa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 26,6 kW |
|---|---|
| Número de fases | 3 |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência, corrente de dimensionamento | 32 A |
| Contatos de potência Tensão de dimensionamento | 480 V AC |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 220 Ω (entre PE e PP) |
Design
| Linha de design | C-Line |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | preto |
| Cor da área do punho | cinza |
| Cor da tampa de proteção | preto |
| Variações do cliente | Sob consulta |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da tampa de proteção | Plástico macio |
| Material da frente de encaixe | Plástico |
| Classe de inflamabilidade | V0 |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas / disposições relativas a cabos | prEN 50620 / DIN EN 50620 |
| Classe dos cabos | Classe 5 |
| Certificações dos cabos | VDE |
| Diâmetro externo de linha | 17 mm ±0,4 mm |
| Tipo de condutor | espiralizado |
| Revestimento externo, material | TPE-U |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 255 mm (15 x diâmetro) |
| Diâmetro do acoplamento helicoidal | 80 mm ±10 % |
| Comprimento do bloco | 0,63 m ±10 % |
| Comprimento útil | máx. 4 m ±5 % |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
| Característica | Valor |
|---|---|
| Tipo de corrente (EF000143) | CA trifásica |
| Número de condutores de comunicação (EF009317) | 2 |
| Tipo lateral do veículo (EF009318) | Tipo 2 |
| Execução do lado da infraestrutura (EF009319) | Extremidade livre do condutor |
| Com caixa de controlo In-cable (ICCB) (EF009320) | Não |
| Modo de carregamento (EF009321) | Modo 3 |
| Corrente nominal (EF000001) | 32 A |
| Tensão nominal (EF000002) | 480 V |
| Com sensor de temperatura (EF006034) | Não |
| Comprimento do cabo (EF000536) | 4 m |
| Tipo de cabo (EF000081) | Em espiral |
| Material de contacto (EF004019) | Outro |
| Tratamento da superfície de contacto (EF002558) | Outro |
