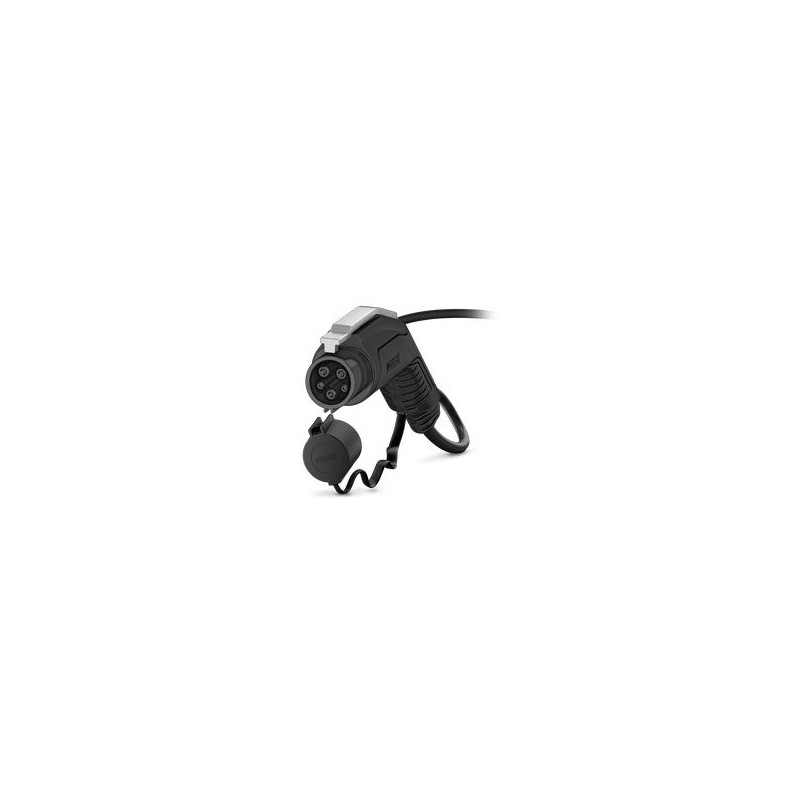

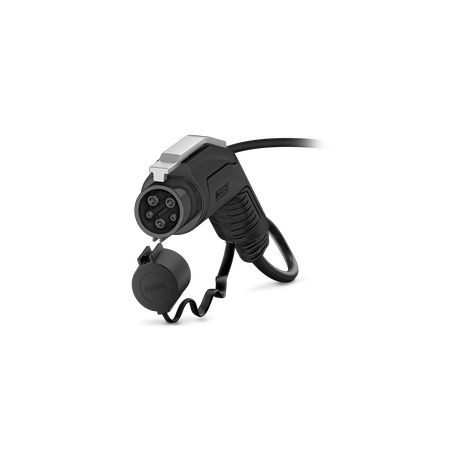

EV-T1G3C-1AC30A-5,5M6,0JSBK11U 1467288 PHOENIX CONTACT CHARX conecta conforto, cabo de carregamento AC, com .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EV-T1G3C-1AC30A-5,5M6,0JSBK11U 1467288 PHOENIX CONTACT CHARX conecta conforto, cabo de carregamento AC, com ..

EV-T1G3C-1AC30A-5,5M6,0JSBK11U

1467288

PHOENIX_CONTACT

CHARX conecta conforto, cabo de carregamento AC, com conector de carregamento para veículos e extremidade aberta do cabo, Para carregamento de corrente alternada (CA) para veículos elétricos (EV) com entradas de carregamento tipo 1, Sem capacitores, com opção de trava para trava, Tipo 1, IEC 62196-2, SAE J1772, PSE, 30 A / 250 V (AC), Logo da PHOENIX CONTACT, cabo: 5,5 m, preto, reto

Cabo de carregamento

CHARX connect comfort, AC charging cable, with vehicle charging connector and open cable end, for charging electric vehicles (EV) with alternating current (AC) via type 1 vehicle charging inlets, without protective cap, with locking option for padlock, Type 1, IEC 62196-2, SAE J1772, PSE, 30 A / 250 V (AC), PHOENIX CONTACT logo, cable: 5.5 m, black, straight

Mais detalhes


Mobilidade Eletrônica

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeAC charging cable
Product familyCHARX connect comfort
Applicationfor charging electric vehicles (EV) with alternating current (AC) via type 1 vehicle charging inlets
for installation at charging stations for electromobility (EVSE)
TypeAC charging cable
with vehicle charging connector and open cable end
Designwithout protective cap
with locking option for padlock
Affixed logoPHOENIX CONTACT logo
Charging modeMode 3, Case C
Charging standardType 1
Electrical properties
Type of signal transmissionPulse width modulation
Note on the connection methodCrimp connection, cannot be disconnected
Coding480 Ω (Lever actuated)
150 Ω (Lever not actuated)
Type of charging currentAC single-phase
Charging power7.5 kW
Charging current30 A
Power contact
Number3 (L1, N, PE)
Rated voltage250 V AC
Rated current30 A
Signal contact
Number2 (CP, CS)
Rated voltage30 V AC
Rated current2 A
Connection data
Cross section AWG(converted acc. to IEC)
Dimensions
Vehicle charging connector
Width58 mm
Height151.1 mm
Depth236.1 mm
Material specifications
Color (Housing)black (9005)
Color (Handle area)black (9005)
Color (Actuating element)silver grey (7001)
Color (Mating face)black (9005)
Color (Protective cap)black (9005)
Color (Cable)black (9005)
Material (Vehicle charging connector)Plastic
Material (Cable outer sheath)TPE-U
Material (Contact surface)Silver
Cable/line
Cable length5.5 m
Wiring certificationsPSE
Cable weightmax. 420 kg/km
Cable typestraight
Cable structure3 x 6.0 mm² + 1 x 0.75 mm²
External cable diameter16.3 mm
Stripping length of the sheath60 mm ±15 mm
Cable resistance≤ 0.00317 Ω/m (based on a power core, at an ambient temperature of 20°C)
Mechanical properties
Mechanical data
Insertion/withdrawal cycles> 10000
Insertion force< 75 N
Withdrawal force< 75 N
Environmental and real-life conditions
Ambient conditions
Degree of protection (Vehicle charging inlet)IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products)
Degree of protection (Protective cap)IP54
Ambient temperature (operation)-30 °C ... 50 °C
Ambient temperature (storage/transport)-40 °C ... 80 °C
Altitude5000 m (above sea level)
Standards and regulations
Standards
Standards/regulationsIEC 62196-2
SAE J1772
PSE

ETIM for 1467288 Tomadas industriais/especiais (EC002897)
Característica Valor
Tipo de corrente (EF000143) CA monofásica
Número de condutores de comunicação (EF009317) 2
Tipo lateral do veículo (EF009318) Tipo 1
Execução do lado da infraestrutura (EF009319) Extremidade livre do condutor
Com caixa de controlo In-cable (ICCB) (EF009320) Não
Modo de carregamento (EF009321) Modo 3
Corrente nominal (EF000001) 30 A
Tensão nominal (EF000002) 250 V
Com sensor de temperatura (EF006034) Não
Comprimento do cabo (EF000536) 5.5 m
Tipo de cabo (EF000081) Direito
Material de contacto (EF004019) Outro
Tratamento da superfície de contacto (EF002558) Outro
