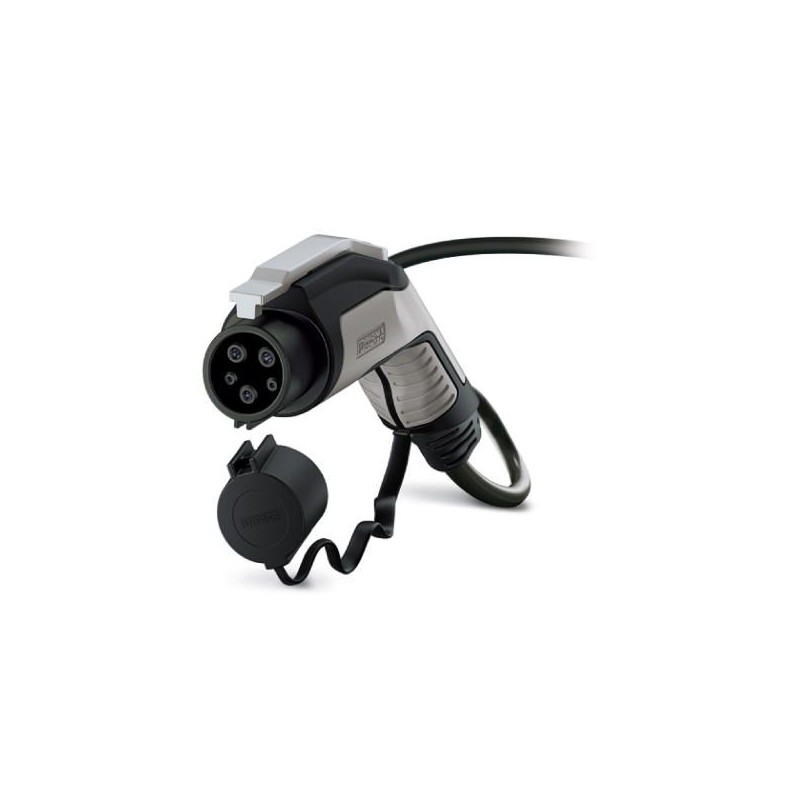

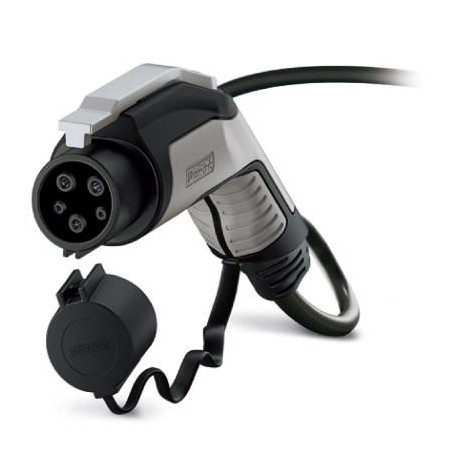

EV-T1G2K-1AC15A-4,0M14ASBK01 1623237 PHOENIX CONTACT Cabos de carga AC
EV-T1G2K-1AC15A-4,0M14ASBK01
1623237
PHOENIX_CONTACT
Cabos de carga AC
CHARX connect, cabo de carregamento CA com conector de carregamento do veículo e extremidade do cabo aberta, com tampa, com opção de bloqueio de bloqueio, Cor da caixa preto-cinzento, para carregamento de corrente alternada (CA) de veículos elétricos (EVs) com entradas de veículo tipo 1, para instalação em estações de carregamento para eletromobilidade (EVSE), Tipo 1, SAE J1772, IEC 62196-2, 15 A / 250 V (AC), C-Line, logotipo "PHOENIX CONTACT", cabo: 4 m, preto, reto
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1623237 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626177793 |
| Peso por unidade (exclusive embalagem) | 1,154 KGM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga AC com conector de carga para veículos, extremidade do condutor aberta, com possibilidade de travamento para cadeado com arco, com tampa de proteção |
|---|---|
| Versão | C-Line preto / cinza |
| Normas / Determinações | SAE J1772 |
| IEC 62196-2 | |
| Padrão de carga | Tipo 1 |
| Modo de carga | Nível 2 |
Medidas
| Largura do conector de carga para veículos | 58,00 mm |
|---|---|
| Altura do conector de carga para veículos | 151,10 mm |
| Profundidade do conector de carga para veículos | 236,10 mm |
| Comprimento do condutor | 4 m |
| Comprimento de decapagem | 60 mm ±15 mm |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | 3R (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
Propriedades elétricas
| Potência de carga máxima | 3,75 kW |
|---|---|
| Número de fases | 1 |
| Número de contatos de potência | 3 (L1, N, PE) |
| Contatos de potência, corrente de dimensionamento | 15 A |
| Contatos de potência Tensão de dimensionamento | 250 V AC |
| Número de contatos de sinal | 2 (CP, CS) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 480 Ω (Alavanca acionada) |
| 150 Ω (Alavanca não acionada) |
Design
| Linha de design | C-Line |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | preto |
| Cor da área do punho | cinza |
| Cor do elemento de acionamento | prata |
| Cor da tampa de proteção | preto |
| Variações do cliente | Sob consulta |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da alavanca de acionamento | Metálica |
| Material da tampa de proteção | Plástico macio |
| Material da frente de encaixe | Plástico |
| Classe de inflamabilidade | V0 |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 3 x 14 AWG + 1 x 20 AWG |
|---|---|
| Normas / disposições relativas a cabos | UL 62 |
| FFSO7.E343212 | |
| Diâmetro externo de linha | 10,5 mm ±0,3 mm |
| Tipo de condutor | reto |
| Revestimento externo, material | TPE |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 157,5 mm (15 x diâmetro) |
Travamento
| Tipo de travamento | Possibilidade de travamento da alavanca de acionamento com cadeado em U de 4 mm |
|---|
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
