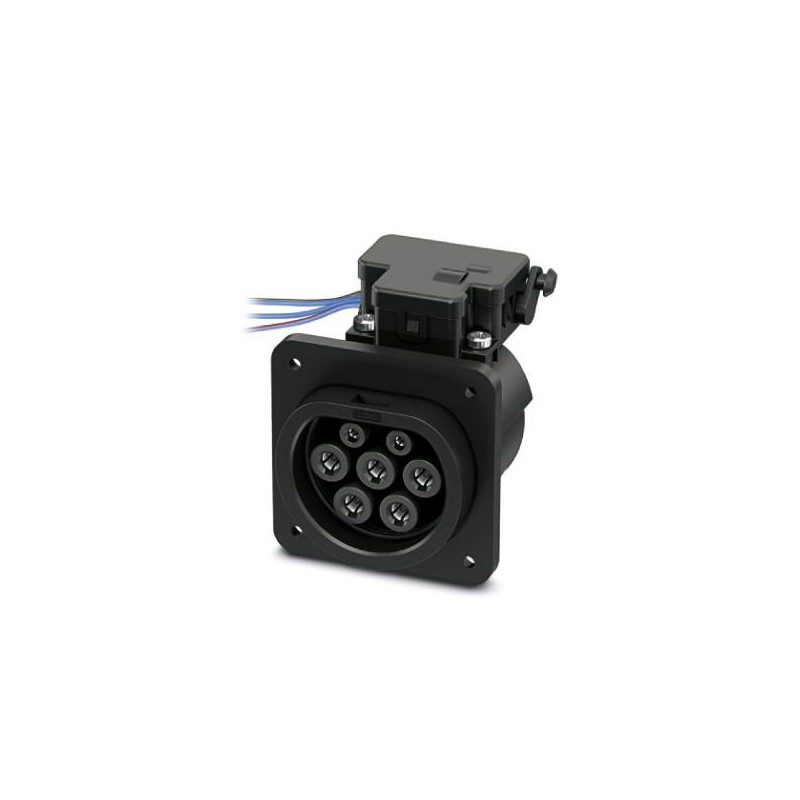

EV-GBM3SE24-3AC32A-2,0M6,0E10T 1050849 PHOENIX CONTACT Tomada De Parede
EV-GBM3SE24-3AC32A-2,0M6,0E10T
1050849
PHOENIX_CONTACT
Tomada De Parede
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão e cinqüenta mil oitocentos e quarenta e nove |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e setenta mil setecentos e treze |
| Peso por Peça (excluindo embalagem) | 800.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Nota
| Restrição comercial | Os produtos são oferecidos exclusivamente para exportação para fora da UE e da Área Económica Europeia. |
|---|
Definição de produto
| Tipo de produto | Infra-estrutura de Tomada do Soquete para o carregamento de veículos elétricos com corrente alternada (CA), compatível com a Infra-estrutura de Plugues |
|---|---|
| Tipo | Traseira tampa de protecção conexão a parafuso |
| Normas/regulamentos | GB/T 20234.2-2015 |
| Carga padrão | GB/T |
| Modo de carregamento | Modo 3, Caso B |
| Nota | Com a medição de temperatura através Pt 1000 sensores |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
Dimensões
| Altura | 96 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 76.2 mm |
| Furo dimensões | 60 mm x 60 mm |
| Condutor de comprimento | 2 m (cabos) |
| 0,5 m (Fecho do actuador cabos) | |
| Estrutura de cabo | 3x 6.0 mm2 + 2x 0,5 mm2 |
| Tipo de condutor | Único fios |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (conectado) |
| IP55 (com tampa de proteção, ver acessórios) |
Propriedades elétricas
| Máxima potência de carregamento | 14 kW |
|---|---|
| Tipo de corrente de carregamento | C.A. 3-phase |
| Número de fases | Três |
| Número de contatos de energia | 5 (L1, L2, L3, N, PE) |
| Corrente nominal de alimentação contactos | 32 |
| Tensão nominal de alimentação contactos | 440 V CA |
| Número de contatos de sinal | 2 (CP, CC) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação por largura de pulso |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Medição de temperatura | 4x Pt 1000 (DIN EN 60751) |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Montagem
| Possíveis posições de montagem | Traseira do painel de montagem |
|---|---|
| Restrições à posição de montagem | Apenas de 0 a 90 graus de inclinação frontal possível, ver figura |
| Posição de montagem do fecho do atuador | Centro superior |
| Necessária profundidade de instalação | < 5 mm (Traseira, montagem em painel) |
| Max. espessura da parede | > 57 mm (Traseira, montagem em painel) |
| Diâmetro do orifício de montagem | 7.00 mm (ø) |
Fecho
| Fecho tipo de | Fecho inseridos estado com um mecanismo de bloqueio |
|---|---|
| Fecho de tensão | 24 V |
| Fecho de detecção de | disponível |
| Mecânico de desbloqueio de emergência | disponível |
Fecho do atuador
| Típico da fonte de alimentação do motor | 24 V |
|---|---|
| Possível fonte de alimentação gama no motor | 22 V ... V 26 |
| Típico de corrente do motor para fecho | 0.05 Um |
| Max. inverter a corrente do motor | 0,5 A |
| Max. o tempo de permanência com a corrente inversa | 1000 ms |
| Recomendado tempo de adaptação | 600 ms |
| O tempo de pausa após a entrada, ou saia do caminho | 3 s |
| Tensão máxima de bloqueio de detecção de | 30 V |
| Vida de serviço | > 10000 ciclos de carga |
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
| Comprimento do cabo | 0,5 m |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/regulamentos | DIN EN 60751 |
| Recomendado corrente medida | 1 mA (1 V a 0°C) |
| A tolerância do sensor com o recomendado corrente medida | ±1 K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade de longo prazo (max. R0-Drift) | De 0,06 % (Após 1000 horas a 130°C) |
| Desligamento de temperatura | 90 °C, equivalente a um Pt 1000 valor de Ω 1346.5 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
