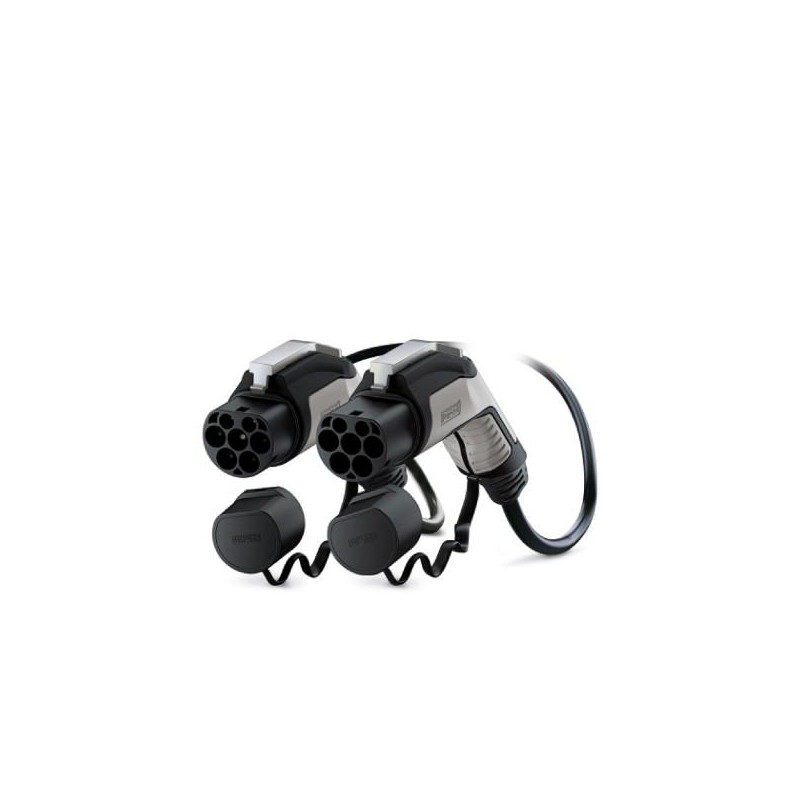

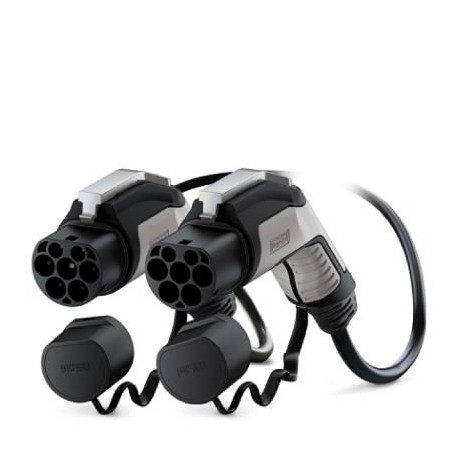

EV-GBG3PC-3AC32A-5,0M6,0ESBK01 1627606 PHOENIX CONTACT Cabos de carga AC
EV-GBG3PC-3AC32A-5,0M6,0ESBK01
1627606
PHOENIX_CONTACT
Cabos de carga AC
CHARX connect, Cabo de carregamento CA móvel com conectores de carregamento para veículos e infraestruturas, com tampas, Cor da caixa preto-cinza, Para carregamento com veículos elétricos (EV) de corrente alternada (CA) com entradas de veículos GB/T, Compatível com tomadas de carregamento de infraestrutura GB/T em estações de carregamento para eletromobilidade (EVSE), GB/T, GB/T 20234.2-2015, GB/T 18487.1-2015, 32 A / 440 V (AC), C-Line, logotipo "PHOENIX CONTACT", cabo: 5 m, preto, reto
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1627606 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 755 (C-2-2017) |
| GTIN | 4055626342870 |
| Peso por unidade (exclusive embalagem) | 3.595,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga AC móvel com conector de carga para veículos e conector de carga de infraestrutura, com tampas de proteção |
|---|---|
| Versão | C-Line preto / cinza |
| Normas / Determinações | GB/T 20234.2-2015 |
| GB/T 18487.1-2015 | |
| Padrão de carga | GB/T |
| Modo de carga | Mode 3, Case B |
Medidas
| Largura do conector de carga para veículos | 58,00 mm |
|---|---|
| Altura do conector de carga para veículos | 151,30 mm |
| Profundidade do conector de carga para veículos | 238,70 mm |
| Largura do conector de carga de infraestrutura | 58,00 mm |
| Altura do conector de carga de infraestrutura | 151,30 mm |
| Profundidade do conector de carga de infraestrutura | 249,20 mm |
| Comprimento do condutor | 5 m |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
| IP54 (Capa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 24,39 kW |
|---|---|
| Número de fases | 3 |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência, corrente de dimensionamento | 32 A |
| Contatos de potência Tensão de dimensionamento | 440 V |
| Número de contatos de sinal | 2 (CP, CC) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação ampliada de impulso |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 220 Ω + 3,3 kΩ (Alavanca acionada) |
| 220 Ω (Alavanca não acionada) |
Design
| Linha de design | C-Line |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | preto |
| Cor da área do punho | cinza |
| Cor do elemento de acionamento | prata |
| Cor da tampa de proteção | preto |
| Variações do cliente | Sob consulta |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da alavanca de acionamento | Metálica |
| Material da tampa de proteção | Plástico macio |
| Material da frente de encaixe | Plástico |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas / disposições relativas a cabos | prEN 50620 / DIN EN 50620 |
| Classe dos cabos | Classe 5 |
| Certificações dos cabos | VDE |
| Diâmetro externo de linha | 17 mm ±0,4 mm |
| Tipo de condutor | reto |
| Revestimento externo, material | TPE-U |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 255 mm (15 x diâmetro) |
Travamento
| Tipo de travamento | Possibilidade de travamento da alavanca de acionamento com cadeado em U de 4 mm |
|---|
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
