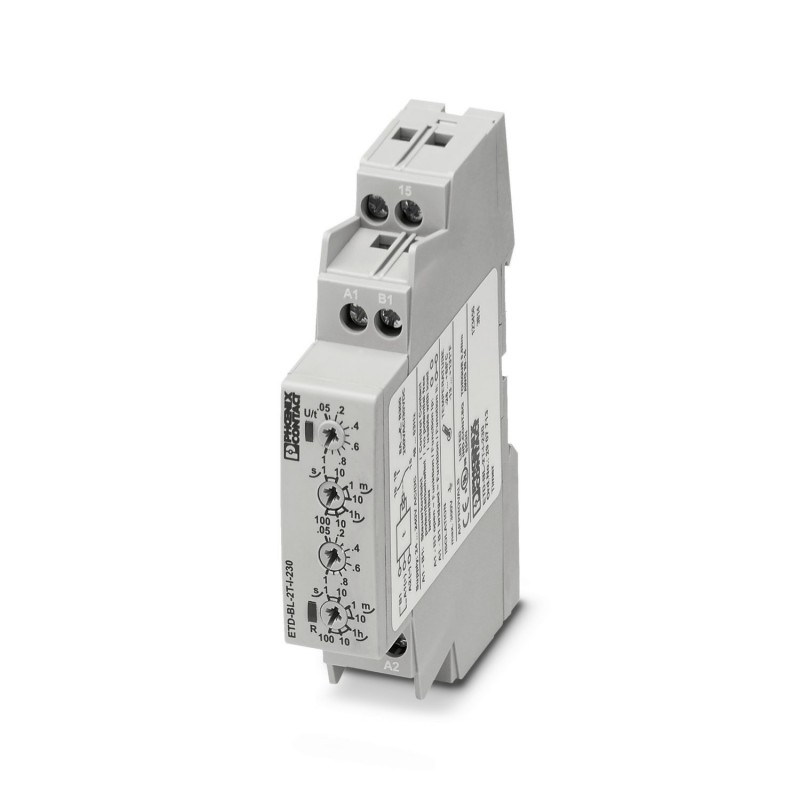

ETD-BL-2T-I-230 2907713 PHOENIX CONTACT Relé de tempo
ETD-BL-2T-I-230
2907713
PHOENIX_CONTACT
Relé de tempo
Rotor compacto com tempos de impulso e pausa ajustáveis (50 ms - 100 h), fonte de alimentação de longo alcance, conexão a parafuso, 1 contato comutado
Compact impulse encoder with adjustable pulse and pause times (50 ms - 100 h), wide range power supply unit, with screw connection, 1 changeover contact
Relés > Relé temporizador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product type | Timer relay |
| Operating mode | 100% operating factor |
| Mechanical service life | approx. 2x 107cycles |
| Data management status | |
| Article revision | 00 |
| Insulation characteristics | |
| Insulation | Basic insulation |
| Overvoltage category | III |
| Pollution degree | 2 |
| Service life electrical | approx. 2x 105cycles at ohmic load, 1000 VA |
| Nominal frequency | 48 Hz ... 63 Hz |
| Nominal power consumption | 2.5 VA (1 W) |
| Test voltage relay winding/relay contact | 4 kV |
| Rated insulation voltage | 300 V |
| Nominal power consumption | 2.5 VA (1 W) |
| Input voltage range | 24 V AC/DC ... 240 V AC/DC -10 % ... +15 % |
| Temperature coefficient, typical | ≤ 0.01 %/K |
| Recovery time | 500 ms |
| Function | lp: Switched-mode beginning with the pause |
| li: Switched-mode beginning with the pulse | |
| Setting range time | 50 ms ... 100 h (7 time end ranges) |
| Basic accuracy | ± 1 % (of scale end value) |
| Setting accuracy | ≤ 5 % (of scale end value) |
| Repeat accuracy | ≤ 0.5 % ±5 ms |
| Control | |
| Connection name | Non-floating, terminals A1-B1 |
| Control pulse length | ≥ 50 ms (DC) |
| ≥ 100 ms (AC) | |
| Switching | |
| Contact switching type | 1 floating changeover contact |
| Maximum switching voltage | 250 V AC (in acc. with IEC 60664-1) |
| Interrupting rating (ohmic load) max. | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| 1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing) | |
| Output fuse | 5 A (fast-blow) |
| Connection method | Screw connection |
| Stripping length | 8 mm |
| Conductor cross section rigid | 0.5 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.5 mm² ... 2.5 mm² |
| Conductor cross section AWG | 20 ... 14 |
| Tightening torque | 1 Nm ... 1 Nm |
| Status display | Green LED (POWER) |
| Yellow LED (relay active) |
| Width | 17.5 mm |
| Height | 89.5 mm |
| Depth | 65.5 mm |
| Color | gray (RAL 7042) |
| Flammability rating according to UL 94 | V0 |
| Ambient conditions | |
| Degree of protection (Housing) | IP40 (Housing) |
| Degree of protection (Connection terminal blocks) | IP20 (Connection terminal blocks) |
| Ambient temperature (operation) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (corresponds to UL 508) | |
| Ambient temperature (storage/transport) | -25 °C ... 70 °C |
| Climatic class | 3K3 (in acc. with EN 60721) |
| Permissible humidity (operation) | 15 % ... 85 % |
| CE | |
| Certificate | CE-compliant |
| UKCA | |
| Certificate | UKCA-compliant |
| Electromagnetic compatibility | Conformance with EMC directive |
| Low Voltage Directive | Conformance with Low Voltage Directive |
| Noise immunity | EN 61000-6-2 |
| Noise emission | EN 61000-6-4 |
| Standards/regulations | EN 50178 |
| Mounting type | DIN rail mounting |
| Assembly note | on standard DIN rail NS 35 in accordance with EN 60715 |
| Mounting position | any |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Sim |
| Montagem frontal (EF020288) | Não |
| Intervalo de tempo (EF003384) | 0.05 s |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Número de saídas, sem atraso, contato normalmente fechado (EF006835) | 0 |
| Número de saídas, sem atraso, contato normalmente aberto (EF006836) | 0 |
| Número de saídas, sem atraso, contato de comutação (EF006837) | 0 |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 89.5 mm |
| Profundidade (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
