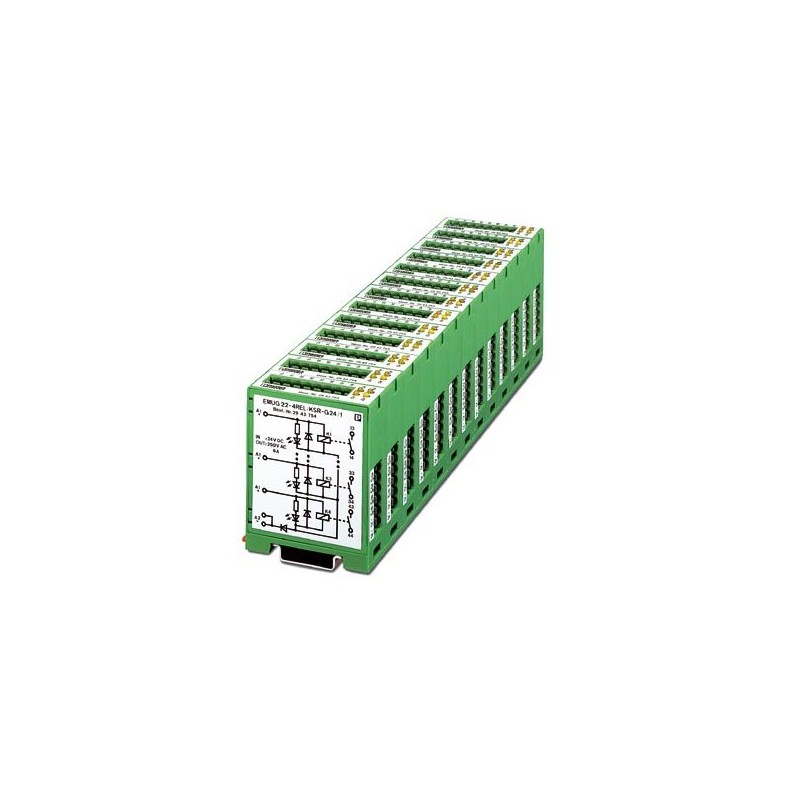

EMUG 22- 4REL/KSR-G 24/ 1AU 2942399 PHOENIX CONTACT Componente de relé múltiplo
EMUG 22-4REL/KSR-G 24/ 1AU
2942399
PHOENIX_CONTACT
5
Produto sob demanda, sem reembolso.
Componente de relé múltiplo
Módulo de relé multicanal com 4 relés de mini-comutação soldados para tensão CC com indicação luminosa e 1 contato aberto cada, contato para potências pequenas a grandes, tensão de entrada 24 V CC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2942399 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918080716 |
| Peso por unidade (exclusive embalagem) | 85,780 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | 0,8 ... 1,1 |
| Típica corrente de entrada com UN | 12 mA |
| Tempo de resposta típico | 7 ms |
| Tempo de retorno típico | 8 ms |
| Ligação de proteção | Supressão, proteção contra polarização Diodo supressor, diodo com proteção contra inversão de polarização, retificador de jampeamento com entrada CA |
| Indicação de tensão operacional | sim |
| Potência de dissipação máxima com condição nominal | 0,29 W |
Lado de contato
| Versão do contato | Contato simples, 1 elemento de contato |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | Prata de grão fino (AgNi 0,15), folheado a ouro maciço 5 µm |
| Tensão de comutação máxima | 60 V AC/DC |
| Corrente de ligação máxima | 0,2 A |
| Corrente máx. em regime permanente | 2 A |
| Potência de desligamento (carga ôhmica) máxima | 5 W (com 24 V DC) |
| 10 W (com 48 V DC) | |
| 12 W (com 60 V DC) | |
| 12 VA (com 60 V AC) |
Geral
| Tensão de teste bobina de relé/contato de relé | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 85,78 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN VDE 0109-11, projeto | |
| DIN EN 60255/VDE 0160 (em peças importantes) | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Dourado |
| Corrente nominal (EF000001) | 0.012 A |
| Largura (EF000008) | 22.5 mm |
| Altura (EF000040) | 60 mm |
| Profundidade (EF000049) | 79 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
