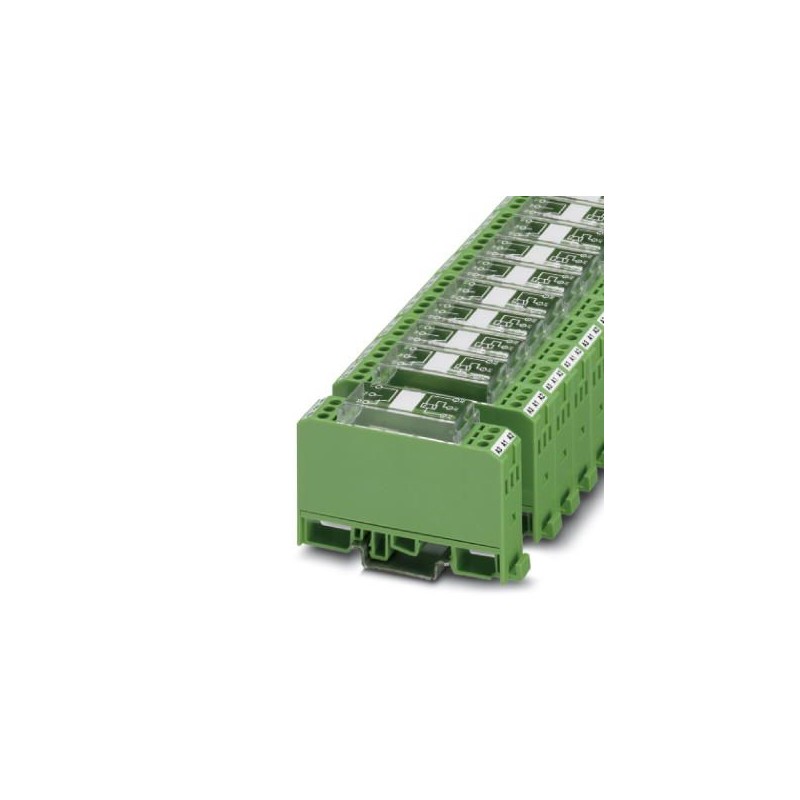

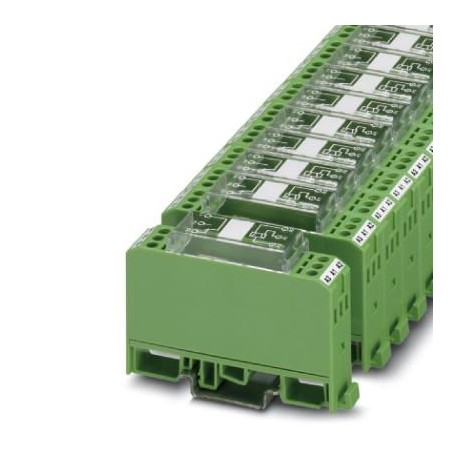

EMG 17-REL/SG-B 48/21/M 2953935 PHOENIX CONTACT Módulo de relé
EMG 17-REL/SG-B 48/21/M
2953935
PHOENIX_CONTACT
Módulo de relé
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2953935 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 145 (IF-2009) |
| GTIN | 4017918084677 |
| Peso por unidade (exclusive embalagem) | 48,620 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
Lado de excitação
| Tensão nominal de entrada UN | 48 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | 0,8 ... 1,1 |
| Típica corrente de entrada com UN | típ. 8,5 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 5 ms |
| Tensão de bobina | 24 V DC |
| Ligação de proteção | Diodo supressor Diodo supressor |
| Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade | |
| Faixa de duração do impulso | 30 ms ... 5 s |
| Potência de dissipação máxima com condição nominal | 0,41 W |
Lado de contato
| Versão do contato | Contato simples, 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| 24 V (com 1 mA) | |
| Corrente de comutação mínima | 1 mA (com 24 V) |
| 100 mA (com 5 V) | |
| Corrente de ligação máxima | 8 A |
| Corrente máx. em regime permanente | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 144 W (com 24 V DC) |
| 43 W (com 48 V DC) | |
| 42 W (com 60 V DC) | |
| 55 W (com 110 V DC) | |
| 100 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) |
Lado de contato (com camada de ouro danificada)
| Tensão de comutação máxima | 250 V AC/DC |
|---|---|
| Corrente máx. em regime permanente | 5 A |
| Corrente de ligação máxima | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 120 W (com 24 V DC) |
| 40 W (com 48 V DC) | |
| 35 W (com 60 V DC) | |
| 30 W (com 110 V DC) | |
| 55 W (com 220 V DC) | |
| 1250 VA (com 250 V AC) |
Geral
| Tensão de teste bobina de relé/contato de relé | 4 kVeff (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Vida útil mecânica | ca. 107 ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 48,62 g |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Grau de impurezas | 2 |
|---|---|
| Categoria de sobretensão | III |
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
| Normas / Determinações | DIN EN 50178 |
| Isolamento | Isolamento seguro, isolamento reforçado |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
