EH 90-B/ABS-PC BK9005
1069903
PHOENIX_CONTACT
1

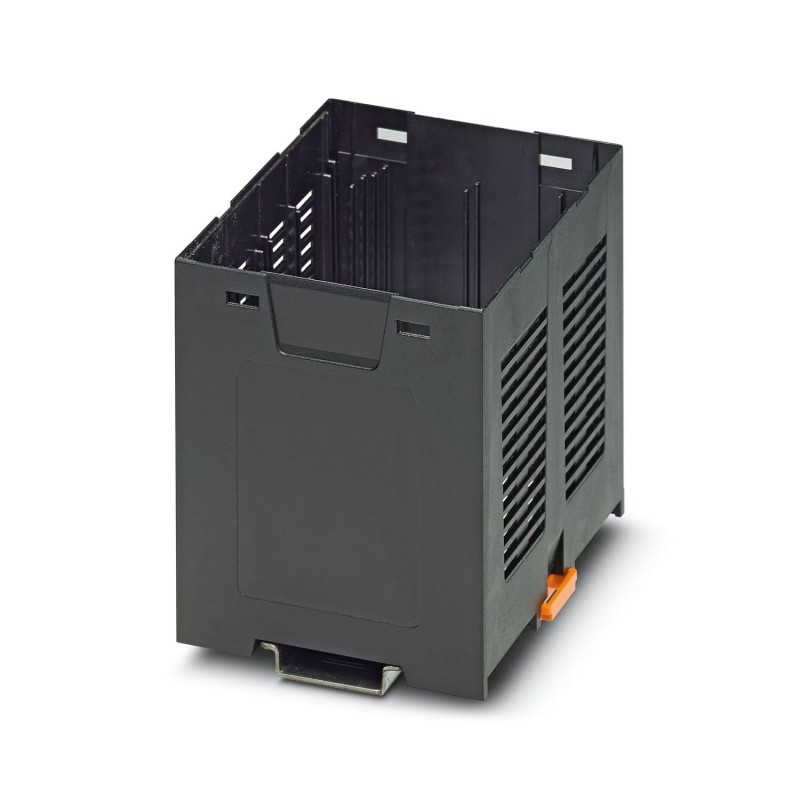

Trilho DIN habitação, a Menor parte da carcaça com base trava, alto, com aberturas para ventilação, largura: 90.1 mm, altura: 75 mm, profundidade: 87,3 mm, cor: preto (9005)
DIN rail housing, Lower housing part with base latch, tall design, with vents, width: 90.1 mm, height: 75 mm, depth: 87.3 mm, color: black (9005)
Sistemas de armários elétricos > Estojo para eletrônica
Caixas eletrônicas
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Chave de encomenda | 1069903 |
---|---|
Quantidade de embalagem | 10 UNID |
Observação | Produzido sob encomenda (sem devolução) |
GTIN (EAN) | 4055626747569 |
Peso por unidade (exclusive embalagem) | 97,110 g |
Número do imposto alfandegário | 85389099 |
País de origem | IN (Índia) |
Brief article description | Mounting base housing |
---|---|
Type | EH 90-B/ABS-PC BK9005 |
Order No. | 1069903 |
Housing type | DIN rail housing |
Housing series | EH |
Type | Lower housing part with base latch, tall design |
Max. IP code to attain | IP20 |
Mounting type | DIN rail mounting/wall mounting (with optional base latch) |
Ventilation openings present | yes |
Dimensional drawing | |
---|---|
Width [ w ] | 90.1 mm |
Height [ h ] | 75 mm |
Depth [ d ] | 87.3 mm |
Depth from top edge of DIN rail to support point on upper part [ d ] | 83 mm |
Color (RAL) | black (9005) |
---|---|
Flammability rating according to UL 94 | V0 |
Housing material | ABS-PC |
Ambient temperature (storage/transport) | -40 °C ... 55 °C |
---|---|
Ambient temperature (assembly) | -5 °C ... 80 °C |
Ambient temperature (operation) | -40 °C ... 80 °C (depending on power dissipation) |
Number of PCB holders | 7 |
---|---|
PCB thickness | 1.4 mm ... 1.8 mm |
Mounting position | Vertical (horizontal DIN rail) |
Type of PCB mount | Latching |
Specification | IEC 60998-1:2002-12 |
---|---|
Height of fall | 50 cm |
Number of drop cycles | 10 |
Specification | IEC 60068-2-6:2007-12 |
---|---|
Frequency | 10 - 150 - 10 Hz |
Sweep speed | 1 octave/min |
Amplitude | 0.15 mm (10 - 58.1 Hz) |
Acceleration | 2g (58.1 - 150 Hz) |
Test duration per axis | 2.5 h |
Test directions | X-, Y- and Z-axis |
Specification | IEC 60068-2-27:2008-02 |
---|---|
Pulse shape | Half-sine |
Acceleration | 15g |
Shock duration | 11 ms |
Number of shocks per direction | 3 |
Test directions | X-, Y- and Z-axis (pos. and neg.) |
Specification | IEC 60695-10-2:2014-02 |
---|---|
Temperature | 80 °C |
Test duration | 1 h |
Force | 20 N |
Specification | IEC 60695-2-11:2014-02 |
---|---|
Temperature | 850 °C |
Time of exposure | 30 s |
Specification | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
---|---|
Result, degree of protection, IP code | IP20 |
Type of note | Assembly instruction: |
---|---|
Note | Refer to the data sheet for the range in the download area. |
eCl@ss 4.0 | 27180401 |
---|---|
eCl@ss 4.1 | 27180401 |
eCl@ss 5.0 | 27180506 |
eCl@ss 5.1 | 27180500 |
eCl@ss 6.0 | 27180800 |
eCl@ss 7.0 | 27182702 |
eCl@ss 8.0 | 27182702 |
eCl@ss 9.0 | 27182702 |
ETIM 3.0 | EC001031 |
---|---|
ETIM 4.0 | EC001031 |
ETIM 5.0 | EC001031 |
ETIM 6.0 | EC001031 |
ETIM 7.0 | EC001031 |
UNSPSC 6.01 | 31261501 |
---|---|
UNSPSC 7.0901 | 31261501 |
UNSPSC 11 | 31261501 |
UNSPSC 12.01 | 31261501 |
UNSPSC 13.2 | 31261501 |
UNSPSC 18.0 | 31261501 |
UNSPSC 19.0 | 31261501 |
UNSPSC 20.0 | 31261501 |
UNSPSC 21.0 | 31261501 |
