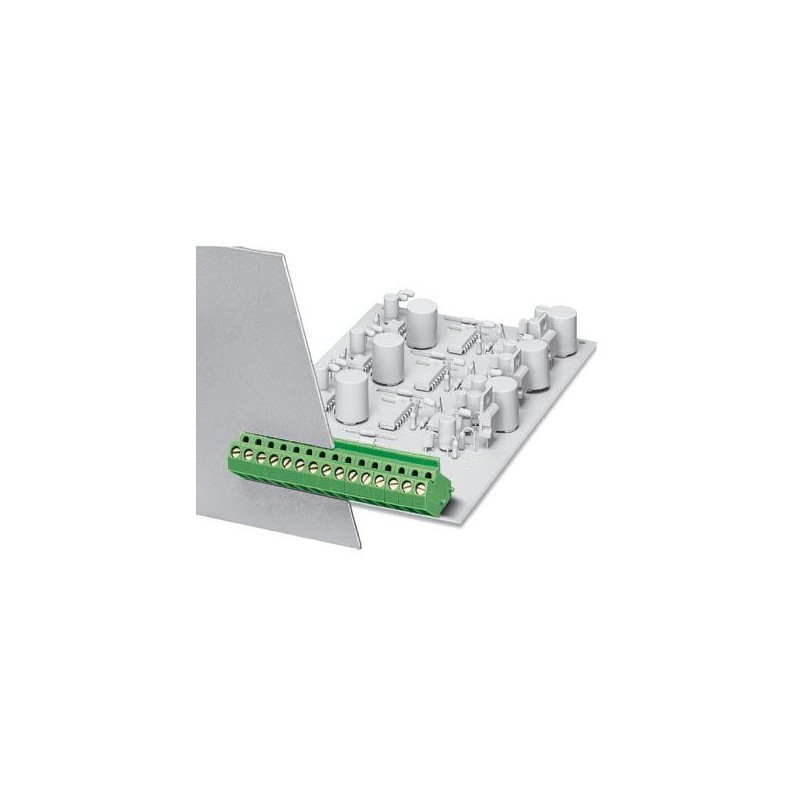

DMKDS 2,5 1740000 PHOENIX CONTACT Borne de placa de circuito impresso
DMKDS 2,5
1740000
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 26 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: DMKDS 2.5, passo: 5 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 315 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,4 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1740000 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| GTIN | 4017918028169 |
| Peso por unidade (exclusive embalagem) | 2,800 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 27,8 mm |
|---|---|
| Medida do passo | 5 mm |
| Altura | 20 mm |
| Altura [ h ] | 23,4 mm |
| Comprimento de pino [P] | 3,4 mm |
Geral
| Família de produtos | DMKDS 2,5 |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 320 V |
| Tensão de teste (III / 2) | 400 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 26 A |
| Bitola nominal | 2,5 mm² |
| Corrente de carga máxima | 30 A |
| Material isolante | PA |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V2 |
| Pino calibrador | A3 |
| Comprimento de isolamento | 7 mm |
| Número de pólos | 1 |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
| Característica | Valor |
|---|---|
| Altura (EF000040) | 23.4 mm |
| Número de conexões elétricas (EF008252) | 1 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 26 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 4 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Comprimento do pino (EF006825) | 3.4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V2 |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
