DMC 1,5/20-G1-3,5-LR P26THR 1033583 PHOENIX CONTACT Caixa da base da placa de circuito impresso, seção nomin..

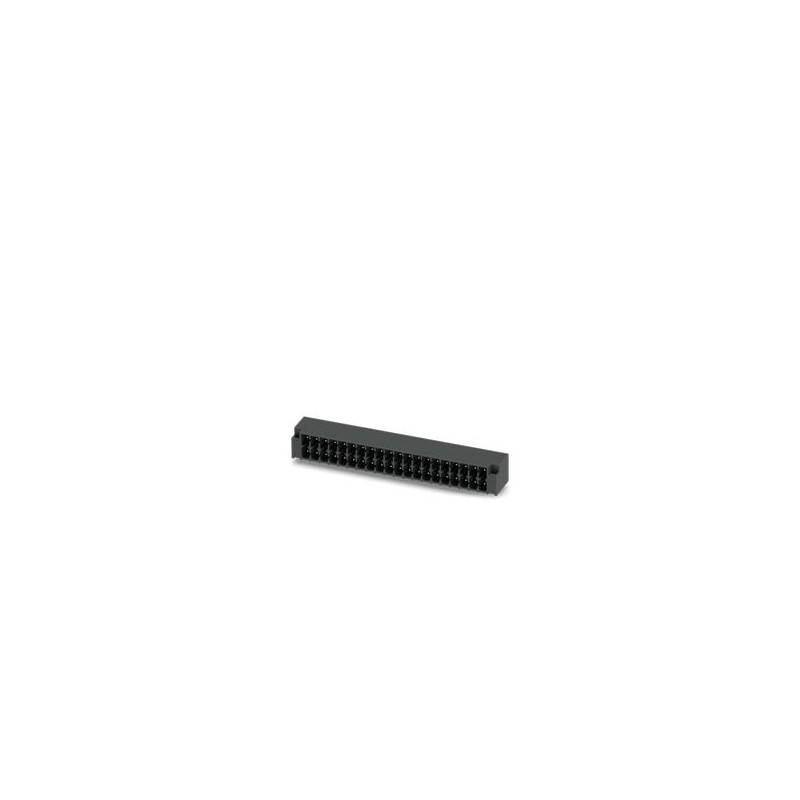

DMC 1,5/20-G1-3,5-LR P26THR
1033583
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de potenciais: 40, número de linhas: 2, número de polos: 20, número de conexões: 40, família de artigos: DMC 1.5/.. -G1-LR-THR, passo: 3,5 mm, montagem: Solda THR/solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON DFMC 1.5, Orientação da face do encaixe: Padrão, travamento: Trava de encaixe, tipo de fixação: Trava + Desbloqueio, tipo de embalagem: in a box
Carcaça da base de PCB, seção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Macho, número de potenciais: 40, número de linhas: 2, número de polos: 20, número de conexões: 40, família de artigos: DMC 1,5/.. -G1-LR-THR, passo: 3,5 mm, montagem: Solda THR, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema plug-in: COMBICON DFMC 1.5, orientação da face do plug-in: Padrão, travamento: Trava de encaixe, tipo de fixação: Bloqueio + Liberação, tipo de embalagem: embalagem in a box
Cabeças de placa de circuito impresso, seção transversal nominal: 1,5 mm2, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: estanho, tipo de conexão de contato: pino, número de potenciais: 40, número de linhas: 2, número de polos: 20, número de conexões: 40, gama de produtos: DMC 1.5/.. -G1-LR-THR, passo: 3,5 mm, montagem: Soldagem THR, disposição dos pinos: Fixação linear, pino de solda [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON DFMC 1.5, alinhamento do padrão do conector de pinos: Padrão, travamento: Trava de encaixe, montagem: Trava + Desmoldagem, tipo de embalagem: embalado em caixa de papelão
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| cara | Manchetes |
| Linha de Produtos | Conectores COMBICON S |
| Tipo de produto | Cabeçalhos de PCB |
| família de produtos | DMC 1.5/.. -G1-LR-THR |
| Número de posições | 20 |
| Alcatrão | 3,5 mm |
| Número de conexões | 40 |
| Número de linhas | 2 |
| Flange de montagem | Trave e solte |
| Número de potenciais | 40 |
| Design de pinos | Fixação linear |
| Pinos de solda em potencial | 1 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 2 mΩ |
| Tensão nominal (III/3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 250 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tipo de montagem | Soldagem THR |
| Design de pinos | Fixação linear |
| Notas de processamento | |
| Processo | Solda por Refluxo/Onda |
| Nível sensível à umidade | MSL 1 |
| Temperatura de classificação TC | 260 °C |
| Ciclos de solda em refluxo | 3 |
| Dados do material - contato | |
| Material de contato | Liga de |
| Características da superfície | Conservas |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | Lcp |
| Grupo de materiais isolantes | IIIa |
| CTI de acordo com IEC 60112 | 175 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Desenho dimensional |  |
| Alcatrão | 3,5 mm |
| Largura [w] | 77 milímetros |
| Altura [h] | 13,4 milímetros |
| Comprimento [l] | 11,6 milímetros |
| Altura instalada | 10,8 milímetros |
| Comprimento do pino de solda [P] | 2,6 milímetros |
| Dimensões do pino | 0,8 x 0,8 milímetros |
| Projeto de PCB | |
| Espaçamento entre pinos | 2,50 milímetros |
| Diâmetro do furo | 1,4 milímetros |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Entre em contato com o suporte na pastilha | |
| Especificação | IEC 60512-15-1:2008-05 |
| Entre em contato com o suporte na pastilha Requisitos >20 N | Teste aprovado |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 3 N |
| Força de retirada por pos. aprox. | 2 N |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 20 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Distâncias de Ar e Vazamento | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | IIIa |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 175 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 1,5 mm |
| distância mínima de fuga (III/3) | 2,5 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 1,5 mm |
| distância mínima de fuga (III/2) | 1,6 mm |
| Classificação de tensão de isolamento (II/2) | 250 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 1,5 mm |
| distância mínima de ruptura (II/2) | 2,5 mm |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 2 mΩ |
| Resistência de contato R2 | 2 mΩ |
| Ciclos de inserção/remoção | 25 |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100°C/168 h |
| Tensão suportada da frequência de energia | 1,39 kV |
| Choques | |
| Especificação | IEC 60068-2-27:2008-02 |
| Forma de pulso | Meio do peito |
| Aceleração | 30g |
| Duração do acidente | 18 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100 ° C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagens cartonadas |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 40 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Fecho rápido (snap) |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
